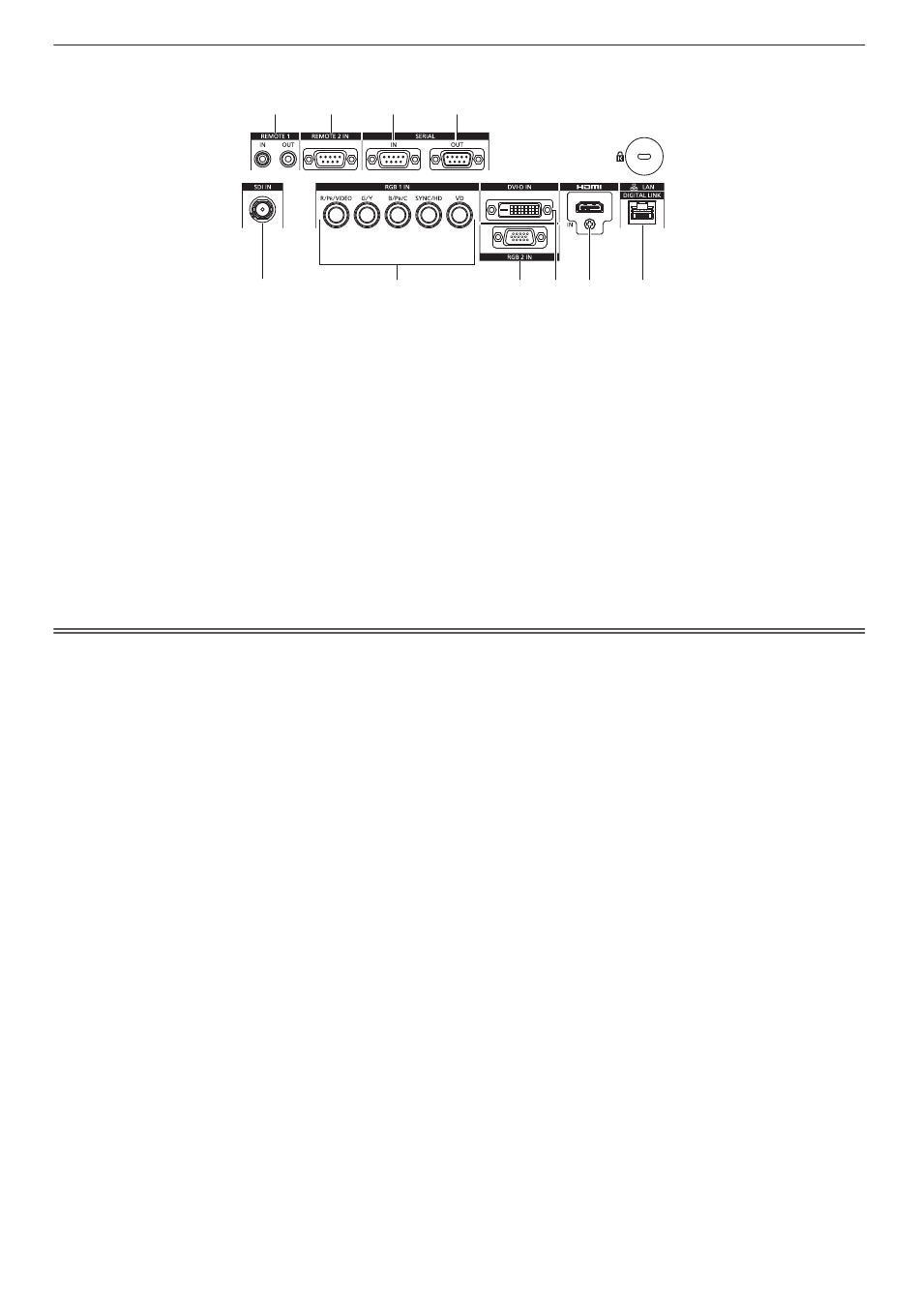

r Bornes de connexion
1 Borne <REMOTE 1 IN>/Borne <REMOTE 1 OUT>
Ces bornes permettent de connecter la télécommande pour
une commande en série dans un environnement à plusieurs
projecteurs.
2 Borne <REMOTE 2 IN>
Cette borne permet de commander le projecteur à distance à
l'aide du circuit de commande externe.
3 Borne <SERIAL IN>
Cette borne compatible avec le RS-232C permet de
commander le projecteur de l'extérieur en connectant un
ordinateur.
4 Borne <SERIAL OUT>
Cette borne permet d'émettre le signal connecté à la borne
<SERIAL IN>.
5 Borne <SDI IN>
Cette borne permet de recevoir des signaux SDI.
(Uniquement pour PT-RZ670)
Attention
f Lorsqu'un câble réseau local est directement connecté au projecteur, la connexion réseau doit être effectuée à l'intérieur.
26 - FRANÇAIS
