Borne - Panasonic Pt-Rz670 Manuel D'utilisation

Borne <REMOTE 2 IN>

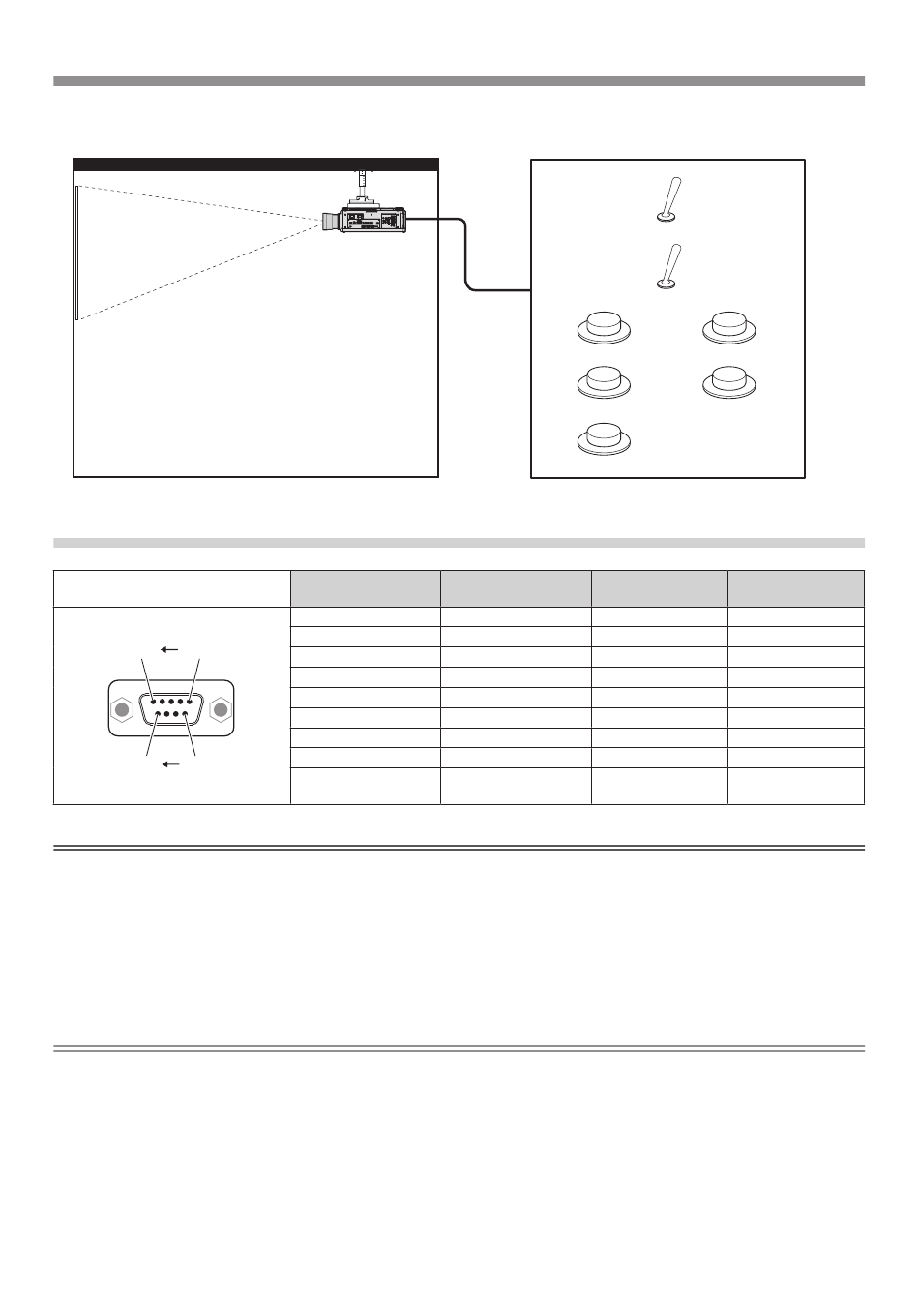

Il est possible de contrôler le projecteur à distance (par contact externe) depuis un panneau de commande éloigné du projecteur où les
signaux de la télécommande ne peuvent pas l'atteindre.
Utilisez la borne <REMOTE 2 IN> sur les bornes de connexion du projecteur pour connecter le panneau de commande.
Emplacements d'installation tels qu'une salle de réunion
Attributions des broches et noms des signaux
D-Sub 9-broches
Vue extérieure
(5) (1)
(9) (6)
Attention
f Lors du contrôle, veillez à court-circuiter les broches (1) et (9).
f Lorsque les broches (1) et (9) sont court-circuitées, les touches suivantes du panneau de commande et de la télécommande sont
désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <SHUTTER>
f Si les broches (1) et (9) sont court-circuitées, et si une broche de (3) à (7) est court-circuitée avec la broche (1), les touches suivantes du
panneau de commande et de la télécommande sont désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces
fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <RGB1>, touche <RGB2>, touche <RGB1/2>, touche <DVI-D>,
touche <HDMI>, touche <DIGITAL LINK>, touche <SDI>, touche <SHUTTER>
(L'entrée SDI est uniquement destinée au modèle PT-RZ670.)
Remarque
f Pour les réglages de la broche (2) à la broche (8), vous pouvez effectuer des changements si vous réglez [MODE REMOTE2] sur
[UTILISATEUR]. (x page 127)
182 - FRANÇAIS
Chapitre 6 Annexe — Informations techniques
N° de broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Télécommande
Télécommande/Contrôle de contact
Veille
Source lumineuse
RGB1
RGB2
DVI-D
Panneau de télécommande à un autre emplacement
Nom du signal Ouvert (H)
GND ―
POWER NON
RGB1 Autre
RGB2 Autre
DIGITAL LINK Autre
HDMI Autre
DVI-D Autre
SHUTTER NON
Contrôlé par la
RST/SET
télécommande
Contrôle de contact
Allumé
DIGITAL LINK
HDMI
Petit (L)
GND
OUI
RGB1
RGB2
DIGITAL LINK
HDMI
DVI-D
OUI
Contrôlé par un
contact externe
