5.4 Accouplement de la pompe au moteur d'entrainement
f) Aligner le support de protection du ventilateur-déflecteur de poussée avec le couvercle
d'extrémité du roulement de poussée de manière à ce que les fentes du support s'alignent
avec les trous à l'extrémité du couvercle.
g) Reposer les vis du couvercle d'extrémité du roulement de poussée et du cadre de roule-
ment, serrer selon les valeurs indiquées dans le tableau des Valeurs de serrage maximum
pour 3700 .
ATTENTION :
Ne pas trop serrer les vis du couvercle d'extrémité du roulement de poussée.
h) Installer le ventilateur-déflecteur de poussée sur l'arbre.
i) Placer le ventilateur déflecteur de poussée environ 0,8 mm | 0,03 po du couvercle d'extré-
mité du roulement de poussée et serrer fermement la vis de fixation du déflecteur.
j) Glisser la protection du ventilateur-déflecteur de poussée sur le support de protection et ali-
gner les trous dans la protection avec les trous filetés dans le support de protection.
122
123E
234
234D
496Q

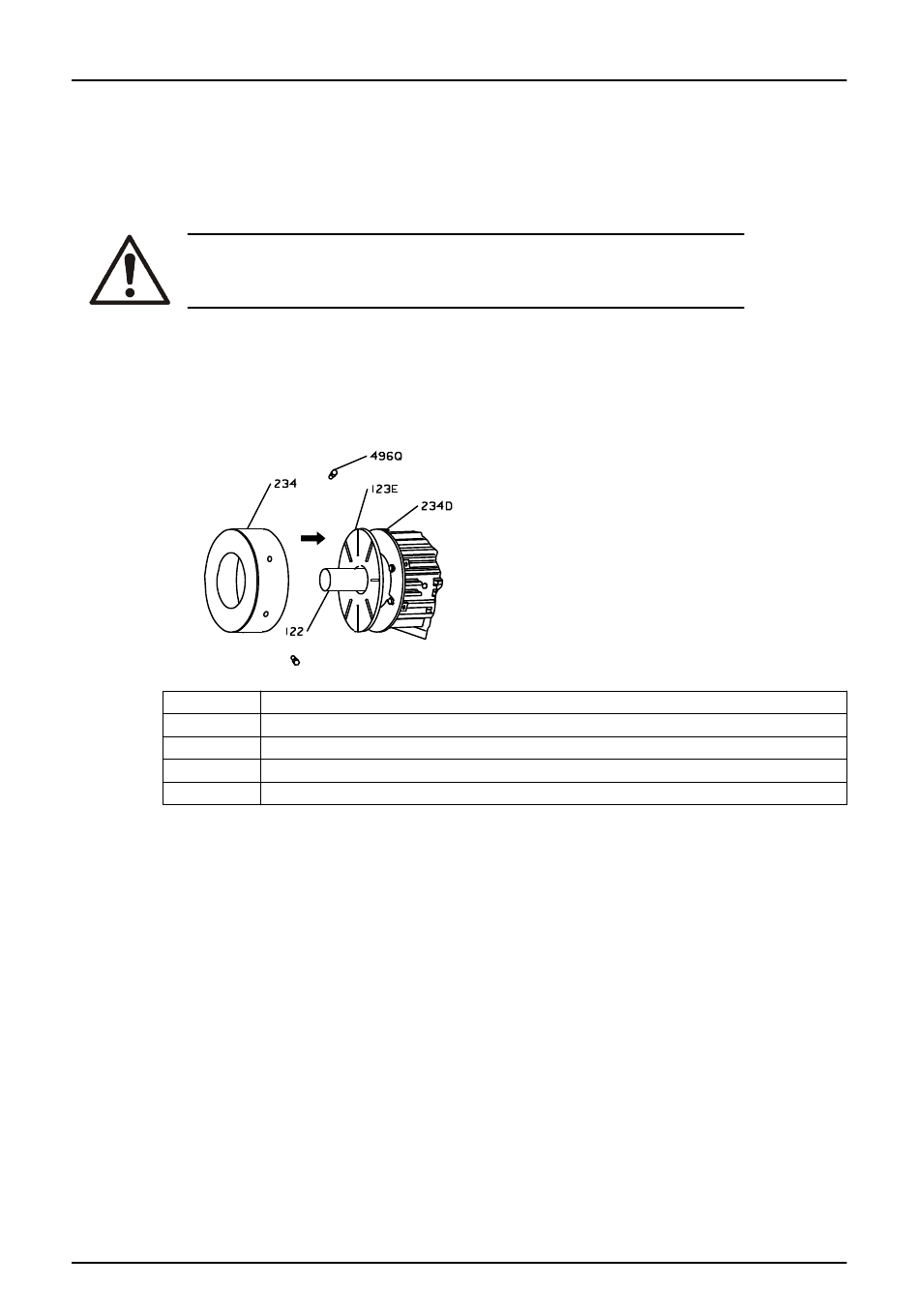

No de graphique 26: Pose de la protection du ventilateur-déflecteur poussée
2. Installer et serrer les vis du support et de protection du ventilateur-déflecteur et serrer selon le
couple de serrage indiqué sur le tableau des couples de serrage maximum pour 3700 .
3. Reposer le moyeu d'accouplement (si déposé) et la partie entretoise du de l'accouplement.
Suivre les instructions du fabricant de l'accouplement pour vous aider.
Compléter les ajustements aux raccords avant de procéder à l'assemblage de la protection du
raccordement.
4. Étirer légèrement l'ouverture de la demi protection d'accouplement et la mettre sur la protection
du ventilateur-déflecteur de poussée, de manière à ce que la gorge annulaire dans la demi pro-
tection se trouve dans la rallonge du support de protection.
46 Model 3700, 3703, 3710, 3700LF, 3700LFI API Type OH2 / ISO 13709 1st and 2nd Ed. / API 610 8/9/10/11th Ed.
Arbre
Ventilateur déflecteur poussée
Protection du ventilateur-déflecteur poussée
Protection du ventilateur-déflecteur poussée
Vis de support
