1
Arti- Description
cle
1. Moteur
2. Demi protection d'accouplement

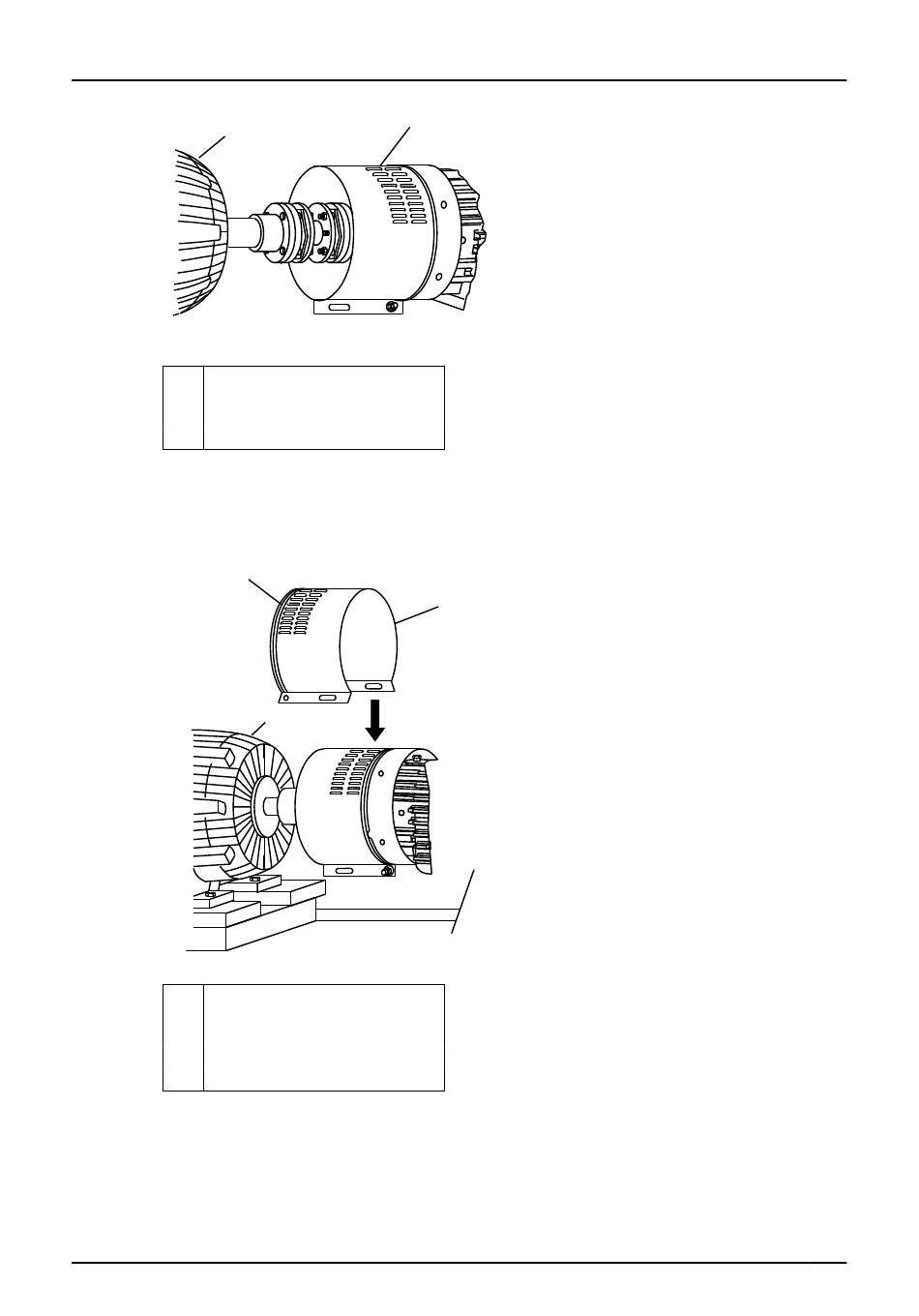

No de graphique 21: Protecteur d'accouplement
6. Étirer légèrement l'ouverture de la protection de l'accouplement restant et le mettre sur la demi
protection protection d'accouplement installée afin que la gorge annulaire de la protection d'ac-
couplement restant soit en face du moteur.
1
Arti- Description
cle
1. Gorge annulaire
2. Demi protection d'accouplement
3. Moteur
No de graphique 22: Protecteur d'accouplement
7. Mettre la plaque d'extrémité sur l'arbre du moteur et placer la plaque d'extrémité dans la gorge
annulaire à l'arrière de la demi protection d'accouplement.
Model 3700, 3703, 3710, 3700LF, 3700LFI API Type OH2 / ISO 13709 1st and 2nd Ed. / API 610 8/9/10/11th Ed.
Guide d'installation, d'utilisation et d'entretien
2
3
5.4 Accouplement de la pompe au moteur d'entrainement
