Une fois le module de roue d'animation installé, la roue
d'animation « Radial Breakup » fournie est toujours présente dans
la projection du projecteur. Si vous souhaitez pouvoir la retirer de
la projection, une roue d'animation « Radial Breakup » spéciale
avec une ouverture (voir ci-contre) est disponible comme
accessoire auprès de Martin sous la référence P/N MAR-
90560271 « Roue d'animation avec zone neutre – jeu de 5 ».
La roue avec l'ouverture est fournie par lots de cinq. Elle est
identique à la roue fournie, à l'exception de l'ouverture. Suivez les
instructions du chapitre « Entretien et dépannage » à la fin de ce
manuel d'utilisation si vous installez la roue d'animation avec
l'ouverture.

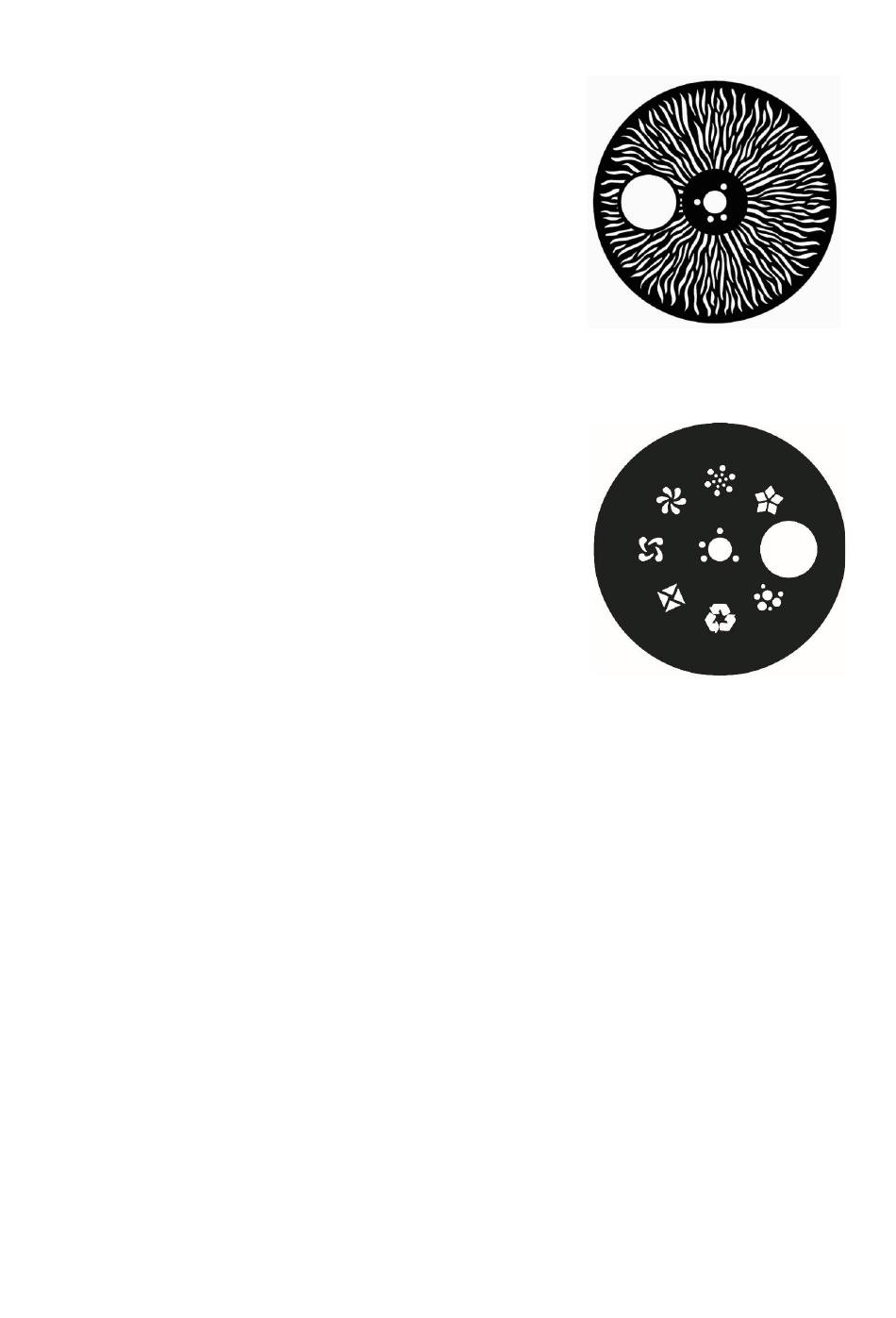

Roue avec ouverture
'Radial Breakup'
Roue de gobo ou d'animation sur mesure
Il est possible de faire fabriquer une roue d'animation personnalisée
ou une roue de gobos statiques par un fournisseur de composants
optiques et de l'installer à la place de la roue d'animation Martin
d'origine. Martin peut fournir les détails et les spécifications
nécessaires pour fabriquer une roue selon votre propre conception.
Si vous optez pour une roue de gobos statiques personnalisée, elle
devrait être conçue avec huit positions comme ci-contre, afin que
les valeurs DMX 49152 – 65535 des canaux DMX d'indexation de
la roue soient utilisés pour sélectionner ces huit positions. La
position un dans l'exemple à droite a été conçue comme un
emplacement ouvert, mais il est possible d'avoir un motif de gobo à
cet emplacement également.
Exemple de roue de gobos
fixes sur mesure

Mise au net

La mise au net motorisée permet de régler la netteté de l'image
projetée depuis le contrôleur DMX. Certaines projections animées seront plus efficaces si elles sont
légèrement floutées.
La distance minimale de mise au net est de 3 m entre l'appareil et la surface de projection.

Zoom

o o
Le zoom motorisé permet de régler l'ouverture du faisceau de 15 à 45 .
Module de découpe
Un module de découpe à quatre couteaux est disponible en tant qu'accessoire optionnel pour le
projecteur. Chacun des quatre couteaux peut être réglé manuellement aux deux extrémités. Le
module permet de modifier la forme du faisceau par un large choix de formes et de tailles, y compris
des carrés réguliers, des trapèzes et des triangles. Vous pouvez restreindre la projection à une zone
ou une cible spécifique, par exemple la façade d'un bâtiment. Vous pouvez aussi utiliser le cadrage
pour empêcher la lumière d'atteindre les bâtiments voisins ou d'éblouir les usagers de la route et les
piétons au niveau de la rue.
La découpe n'est pas conçue pour masquer avec des bords nets : il n'est pas possible d'obtenir une
mise au point nette sur les quatre couteaux simultanément.
Le Manuel d'installation et de sécurité inclus à la fin de ce manuel d'utilisation donne des détails sur le
réglage des couteaux.
®
