Remplacement d'un gobo tournant

Les gobos tournants de l'Exterior Projection Pro Compact sont installés dans des porte-gobos dans
les modules de gobos.
Pour remplacer un gobo :
1. Déposez le couvercle du compartiment d'effets comme décrit dans le Manuel d'installation et de
sécurité inclus à la fin de ce manuel d'utilisation. Si un module de gobo est déjà installé dans
l'appareil, déposez-le en suivant les instructions du Guide d'installation et de sécurité, puis placez
le module sur une surface de travail propre et plane, avec les dents des porte-gobos orientées
vers le haut.

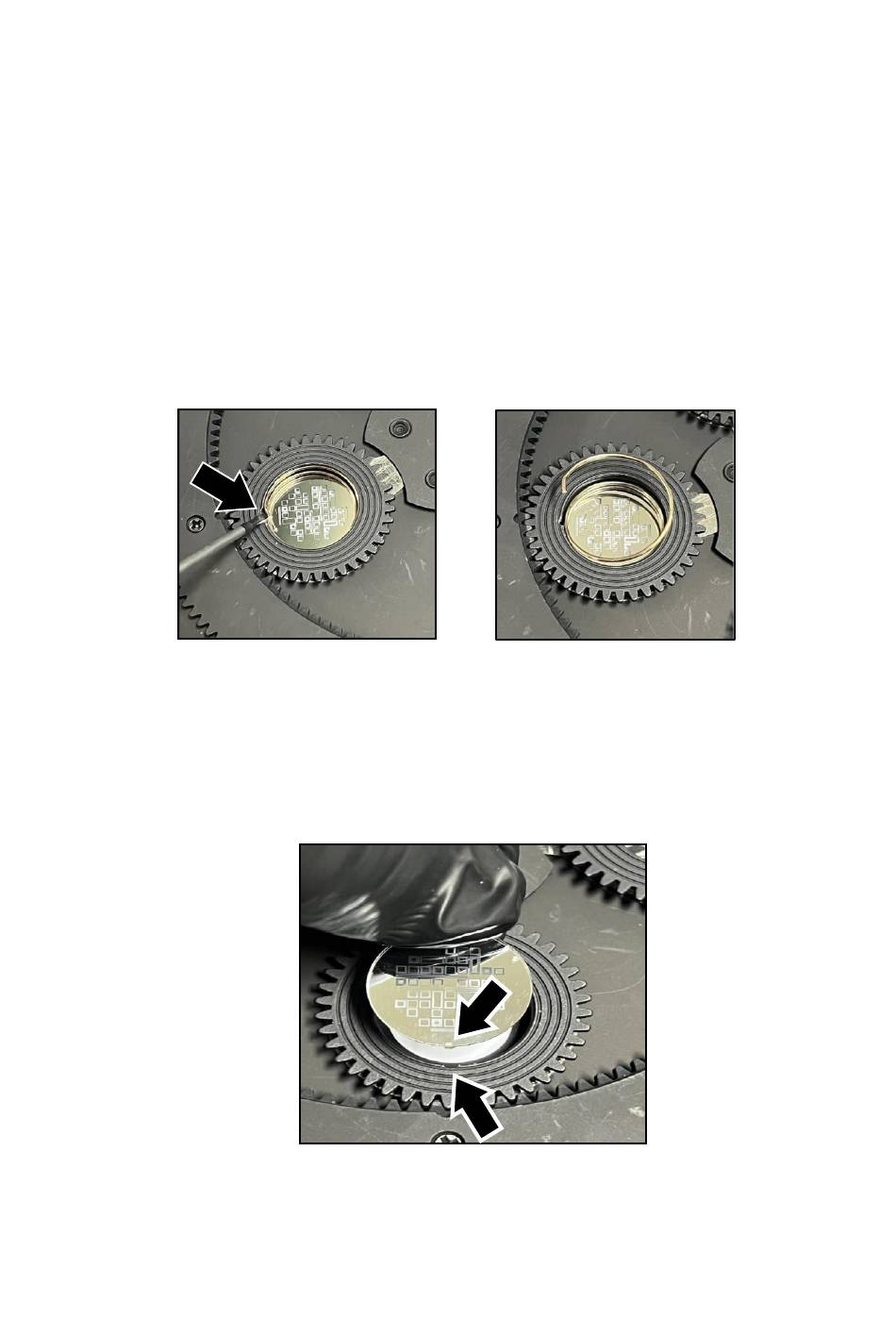

2. Voir les photos ci-dessous. Chaque gobo est maintenu en place dans son support par un ressort
de maintien. En prenant soin d'éviter de rayer le gobo ou d'exercer une pression dessus, faites
levier sur l'extrémité pliée du ressort vers le centre, puis vers le haut, à l'aide d'un tournevis plat de
1,5 mm ou d'un outil de précision similaire. Retirez le ressort et soulevez le gobo pour le sortir du
porte-gobo.
3. Voir la photo ci-dessous. Tenez le nouveau gobo avec le côté le plus réfléchissant (ou le côté
d'image positive, non inversée, dans le cas d'un gobo texte/image) orienté vers le haut, en
direction des dents du porte-gobo. Alignez les repères du gobo et du porte-gobo (indiqués par une
flèche). Posez le nouveau gobo à plat dans le porte-gobo.
®
