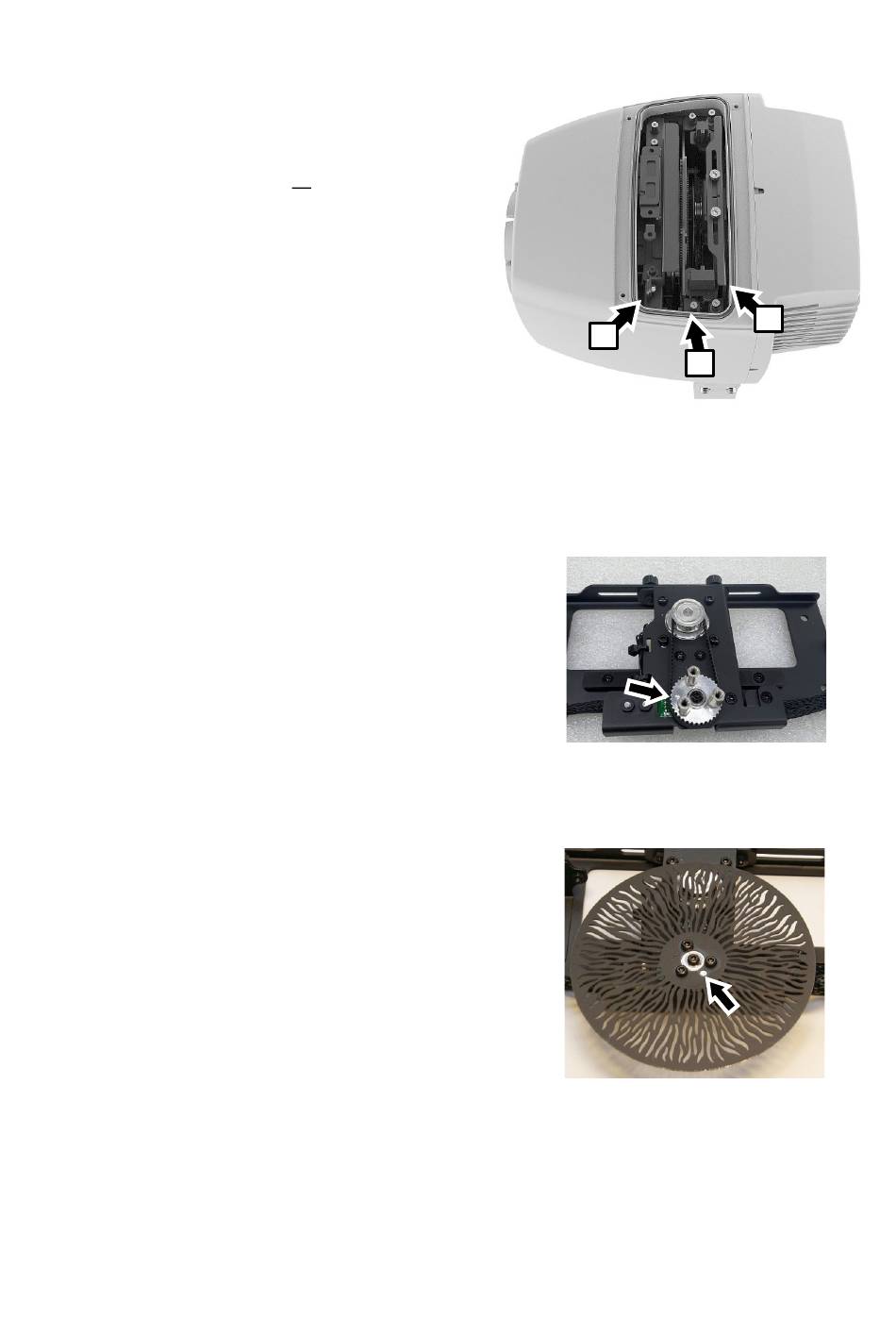

Voir photo ci-contre. Les espaces prévus pour les
modules d'effets sont, de l'arrière vers l'avant :
1. Roue d'animation en A (accessoire optionnel).
2. Module pour gobo simple ou roue de 4 gobos
(accessoires optionnels) en B.
3. Module de découpe manuel en C (accessoire
optionnel).
Important ! Pour éviter d'endommager les modules,
suivez attentivement les instructions d'installation ci-
dessous :
• Installez le module gobo (roue de 4 gobos ou
module simple) en B d'abord; installez la roue
d'animation A en second.
• Retirez la roue d'animation A en premier; retirez le
module gobo B en second.
• Il n'y a aucune instruction spéciale sur l'ordre d'installation pour le module de découpe manuel.
Installation de la roue d'animation
Le module de roue d'animation s'insère à l'arrière du compartiment des effets (le plus proche de la
roue de couleurs). Le module doit être installé avec la roue tournée vers l'avant du projecteur. Le
module est fourni comme suit :
• Cadre, chariot coulissant et ensemble moteur
• 3 vis et 3 entretoises (colonnettes taraudées)
• Roue d'animation Radial Breakup
Si vous n'installez pas de module gobo simple ou à 4 gobos,
nous vous recommandons d'utiliser les entretoises fournies
entre la roue et son moyeu de montage. Les entretoises
rapprochent la roue du plan de mise au net du module de
cadrage.
Important ! Si un module gobo est ou va être installé, ne montez pas les entretoises.
Pour installer la roue :
• Voir la photo ci-dessus. Si vous n'installez pas de module
gobo, appliquez une petite quantité de frein filet (Loctite 222
recommandé) sur les filetages des trois entretoises fournies
et fixez-les au moyeu. Utilisez un tournevis dynamométrique
pour serrer les entretoises à 0,5 Nm.
• Voir la photo ci-contre. Notez la position du trou d'orientation
dans la roue et alignez-le avec la marque sur le moyeu (voir
repères sur les photos). Appliquez une petite quantité de
frein filet (Loctite 222 recommandé) sur les filetages des
trois vis fournies, puis utilisez-les pour fixer la roue
d'animation sur le moyeu (ou sur les entretoises, si elles
sont installées). Utilisez un tournevis dynamométrique pour
serrer les vis à 0,5 Nm.
