Installation du module de découpe manuel
Pour installer un module de découpe manuel :
1. Vérifiez que l'alimentation est coupée. Glissez le
module verticalement en position, le plus près
de l'avant du luminaire.
2. Fixez le module en place avec ses deux vis
Allen (hexagonales) imperdables. Utilisez un
tournevis dynamométrique pour serrer les vis à
un couple de 2 Nm.
Le module de découpe manuel n'a pas de
connexions électriques.

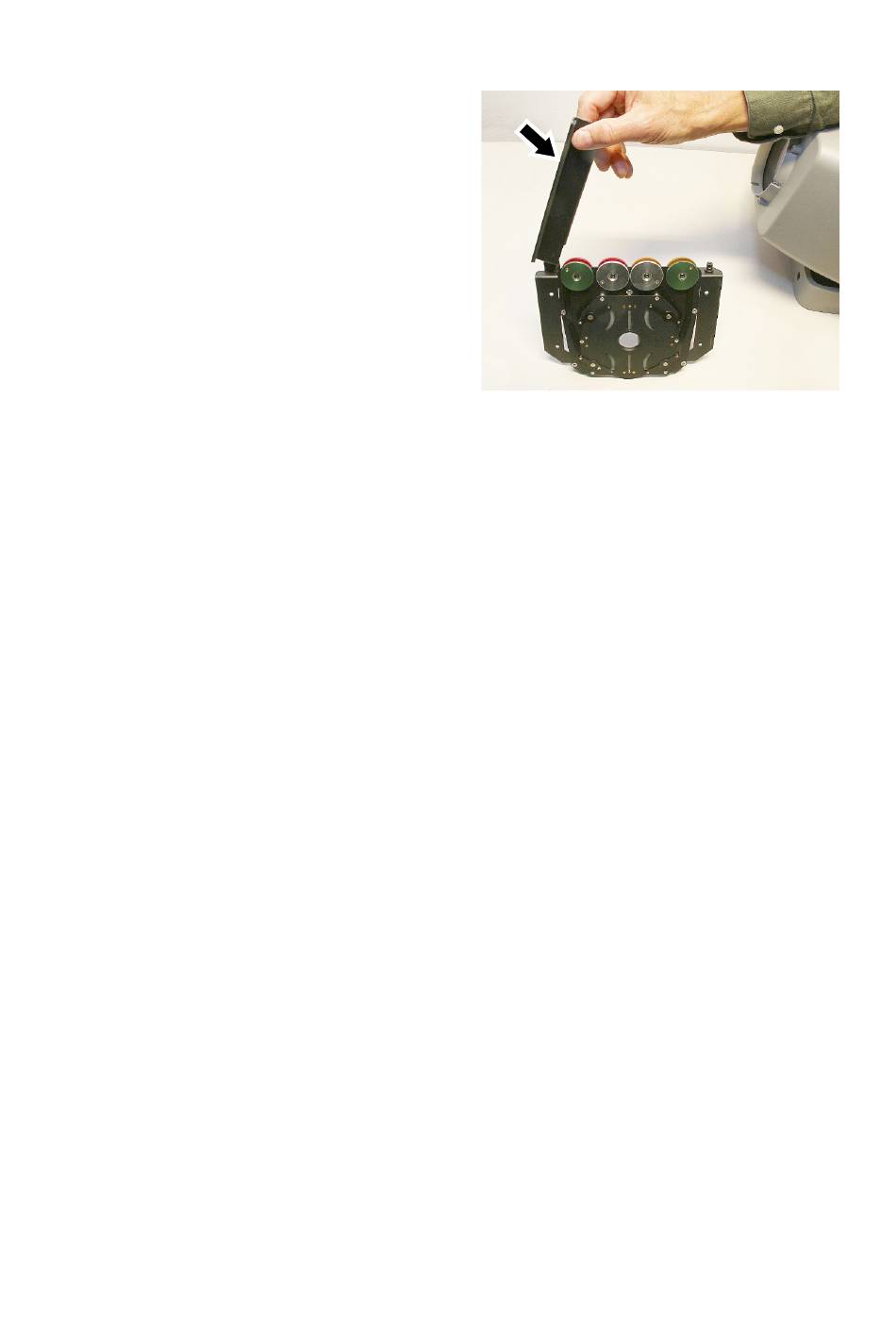

Voir ci-contre. Vous pouvez régler le cadrage avec le
couvercle du compartiment des effets ouvert, dans
des conditions sèches et avec le projecteur allumé et
correctement orienté. Soulevez le rabat (indiqué par
une flèche) et tournez les molettes comme suit :
• Les deux molettes vertes règlent l'angle et la position du couteau inférieur dans la projection.
• Les deux molettes argentées règlent l'angle et la position du couteau supérieur dans la projection.
• Les deux molettes rouges règlent l'angle et la position du couteau gauche dans la projection.
• Les deux molettes dorées règlent l'angle et la position du couteau droite dans la projection.
