Remplacement Des Gobos - Martin Pro Compact Manuel De L'utilisateur

Centrage de la roue d'animation avec l'ouverture optique
Si vous installez la roue d'animation avec ouverture neutre
(disponible en tant qu'accessoire auprès de Martin), desserrez
les vis de réglage à molette dans le module, faites glisser la
roue d'animation vers le centre de la traverse (le point central
est marqué d'une flèche sur le module), puis serrez les vis à
molette. Cela garantira que l'ouverture est alignée et vous
pourrez utiliser la position neutre avec le DMX.

Remplacement des gobos

Les gobos fournis avec le module de roue à 4 slots et le
module à gobo unique sont remplaçables par l'utilisateur. Vous pouvez utiliser des gobos
personnalisés, conçus selon vos propres spécifications. Les gobos sont soumis à des contraintes
thermiques sévères. Par conséquent, les gobos sur mesure doivent impérativement respecter les
spécifications et les standards de qualité des gobos Martin fournis avec l'appareil :
Matériau préférable .................................. Verre borosilicate, traité haute température jusqu'à 450°C
Matériau alternatif ..................................... Aluminium 1060, peint côté optique, 450° C
Diamètre des gobos ................................. 19.0 mm +0/-0.3 mm (0.74 in. +0/-0.02 in.)
Diamètre d'image maximal ...................... 15 mm (0.59 in.)
Gobo en verre, épaisseur minimale ......... 1.1 mm ±0.1 mm (0.045 ±0.004 in.)
Gobo en verre, épaisseur maximale ........ 3.0 mm ±0.3 mm (0.12in. ±0.012 in.)
Gobo en aluminium, épaisseur ................. 0.5 mm ±0.02 mm (0.020 in. ±001 in), peinture haute
température
Les gobos Sequence It et Lava Shimmer sont en verre traité et partagent les mêmes spécifications.
Par contre, le gobo Ripple est en verre structuré et donc plus épais. Notez que les deux types de
gobos sont maintenus par des ressorts différent.

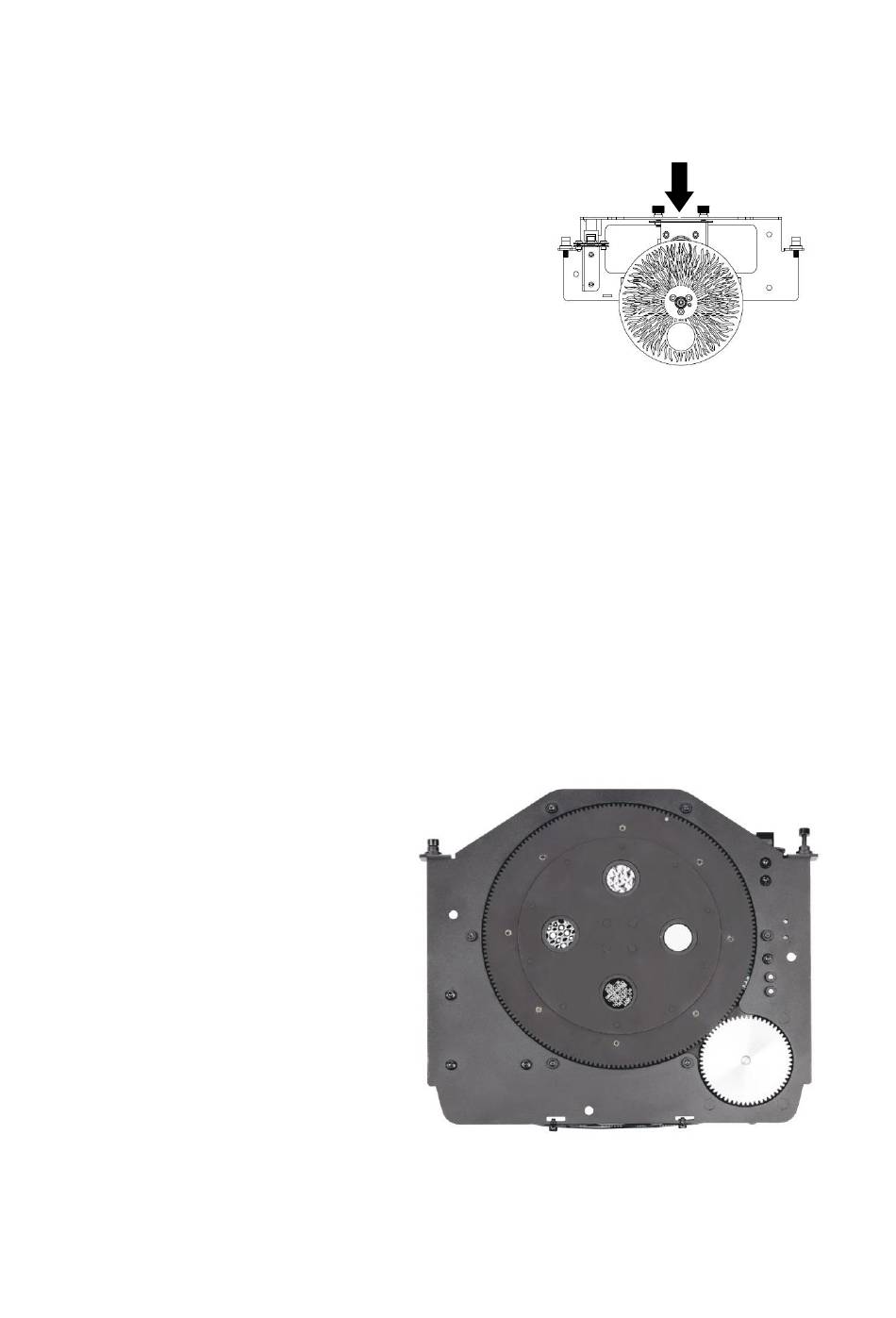

Voir ci-contre. Les quatre slots sont
équipés des gobos Sequence It, Lava
Slot 4
Shimmer et Ripple, installé comme indiqué.
Neutre
Slot 3
Slot 2
®
34 Martin Exterior Projection Pro Compact, Manuel de l'utilisateur, Rev. A
