Dépose et repose du capot supérieur
Important ! N'ouvrez l'appareil que dans un environnement sec. Activez la procédure de séchage et
installez un nouveau sachet de dessiccateur lors de la repose du capot pour réduire l'humidité dans
l'appareil.
Suivez les instructions d'installation et de dépose du capot des effets dans le Guide d'installation et de
sécurité inclus à la fin de ce manuel d'utilisation.

Installation d'une roue d'animation dans le module d'animation

Le module de roue d'animation est fourni avec la roue "Radial Breakup" emballée séparément afin
d'éviter tout dommage durant le transport. Vous devez donc installer la roue à sa position dans le
module avant d'installer le module dans l'appareil.

Utilisation des entretoises

La roue d'animation est livrée avec trois vis et trois entretoises. Si aucun module gobo n'est installé
dans l'appareil, fixez la roue avec des entretoises la déplacera vers l'avant et plus près du plan focal.
Cela permettra des projections plus nettes lors de son utilisation avec le module de découpe.
Fixation de la roue d'animation
Pour monter la roue dans le module :
1. Pour plus de commodité, serrez les deux
vis à molette situées sur le dessus du
chariot de la roue d'animation afin d'éviter
qu'il ne glisse pendant que vous travaillez.
Placez le module sur une surface de
travail propre et plane, avec le moyeu
orienté vers le haut.

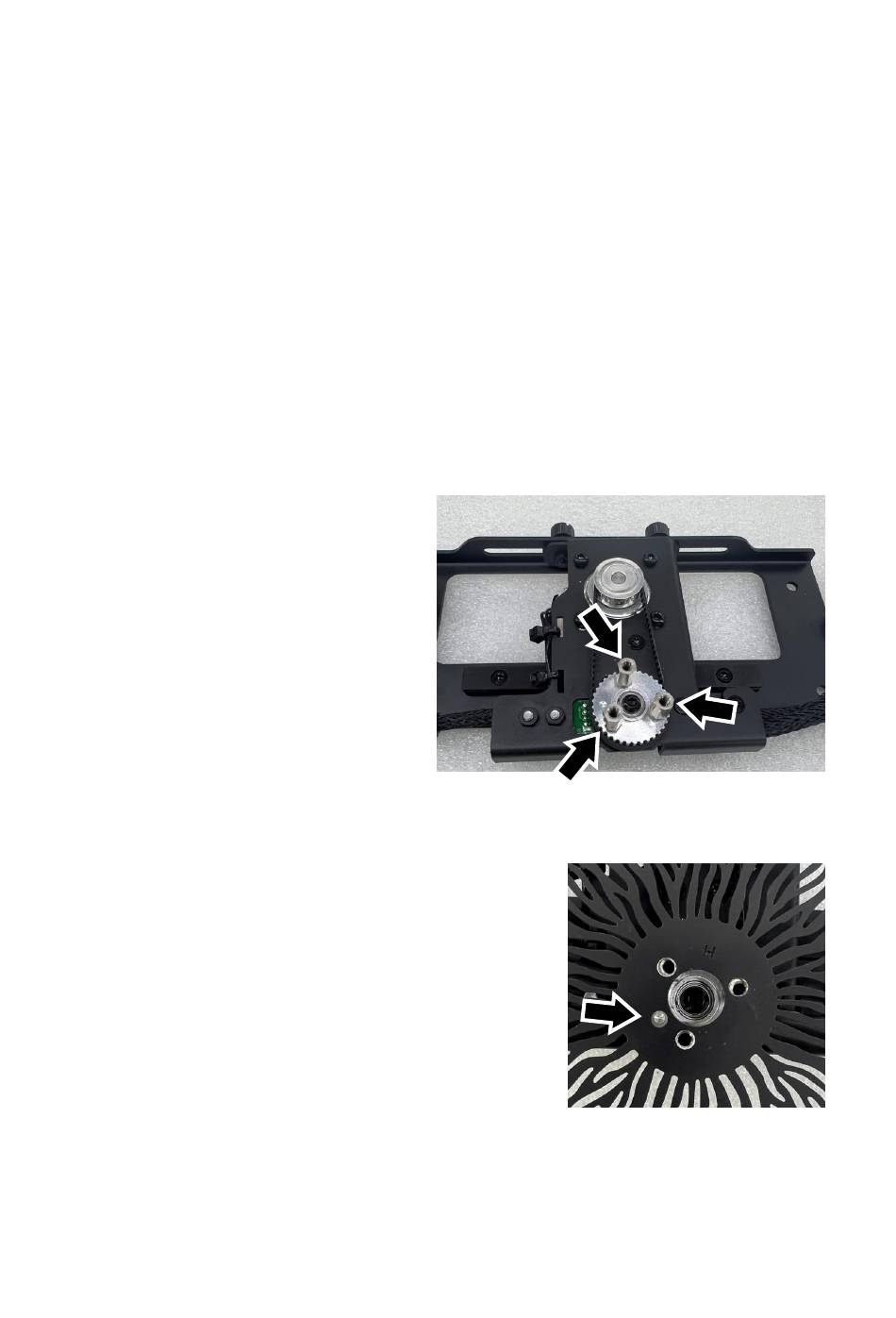

2. Voir photo à droite. Si aucun module de
gobo ne doit être installé et que vous
comptez utiliser les entretoises fournies,
appliquez une petite quantité de Loctite
222 ou d'un frein-filet similaire sur les
filetages des entretoises puis fixez-les au
moyeu comme indiqué. Nous vous
recommandons d'utiliser un tournevis dynamométrique et de serrer à 0,5 Nm.
3. Positionnez la roue d'animation de manière que le trou
supplémentaire de la roue s'aligne avec le repère dans le
moyeu (indiqué par une flèche). Appliquez une petite
quantité de Loctite 222 ou d'un frein-filet similaire sur les
filets des trois vis fournies, puis fixez la roue au moyeu, au
centre du module. Nous vous recommandons d'utiliser un
tournevis dynamométrique et de serrer à 0,5 Nm.
®
Martin Exterior Projection Pro Compact, Manuel de l'utilisateur, Rev. A 33
