Voir la photo ci-contre. L'angle des formes dans l'effet
d'animation peut être ajusté manuellement en desserrant
les deux vis sur le dessus du module puis en faisant glisser
l'ensemble de la roue latéralement. Resserrez les vis.
• Avec la roue centrée dans le module, les formes
animées dans la projection seront verticales.
• Avec la roue déplacée vers la gauche, en regardant de
l'avant du luminaire, les formes animées dans la
projection seront inclinées vers la droite.
• Avec la roue déplacée vers la droite, en regardant de
l'avant du luminaire, les formes animées seront
inclinées vers la gauche.
Pour installer la roue d'animation :
1. Vérifiez que l'alimentation du projecteur est coupée. Voir
photo ci-contre. Avec la roue tournée vers l'avant du
luminaire, faites glisser le module verticalement, vers le
bas, dans la fente du module la plus à l'arrière, juste
devant la roue de couleurs. Faites attention à ne pas
endommager la roue de couleurs ou la roue d'animation
lors du glissement du module en position.
2. Lorsque le module est correctement placé dans la tête,
fixez-le en position avec ses deux vis de montage à tête
Allen (hexagonales). Utilisez un tournevis dynamométrique
pour serrer les vis au couple de 2 Nm.
3. Fixez le connecteur multipôle mâle (repéré par une flèche
sur la photo) sur le côté droit du luminaire (en regardant
vers l'avant du luminaire) dans le connecteur femelle sur le dessus du module de roue
d'animation. Notez la position du clip de verrouillage du connecteur – il ne peut être installé que
dans une seule orientation.
Installation d'un module gobo simple ou d'une roue de 4 gobos
Le module gobo a un connecteur plus grand que le
module de roue d'animation.
La procédure d'installation d'un module de roue à 4
gobos ou d'un module gobo simple est la même.
Pour installer un module à gobos :
1. Vérifiez que l'alimentation du luminaire est
coupée. Voir photo ci-contre (module à 4
gobos illustré). Le module à gobos ne peut
s'insérer dans le compartiment des effets que
dans une seule position. En tenant le module
comme indiqué, glissez-le verticalement en
position dans la fente centrale.
2. Fixez le module en place avec ses deux vis
Allen (hexagonales) imperdables. Utilisez un
tournevis dynamométrique pour serrer les vis à
un couple de 2 Nm.
3. Branchez le connecteur mâle (indiqué par une
flèche) du faisceau de fils court, sur le côté
gauche du châssis, dans le connecteur femelle sur le module. Notez la position du clip de
verrouillage du connecteur – il ne peut être installé que dans une seule orientation.
28 Exterior Projection Pro Compact, Manuel d'installation et de sécurité

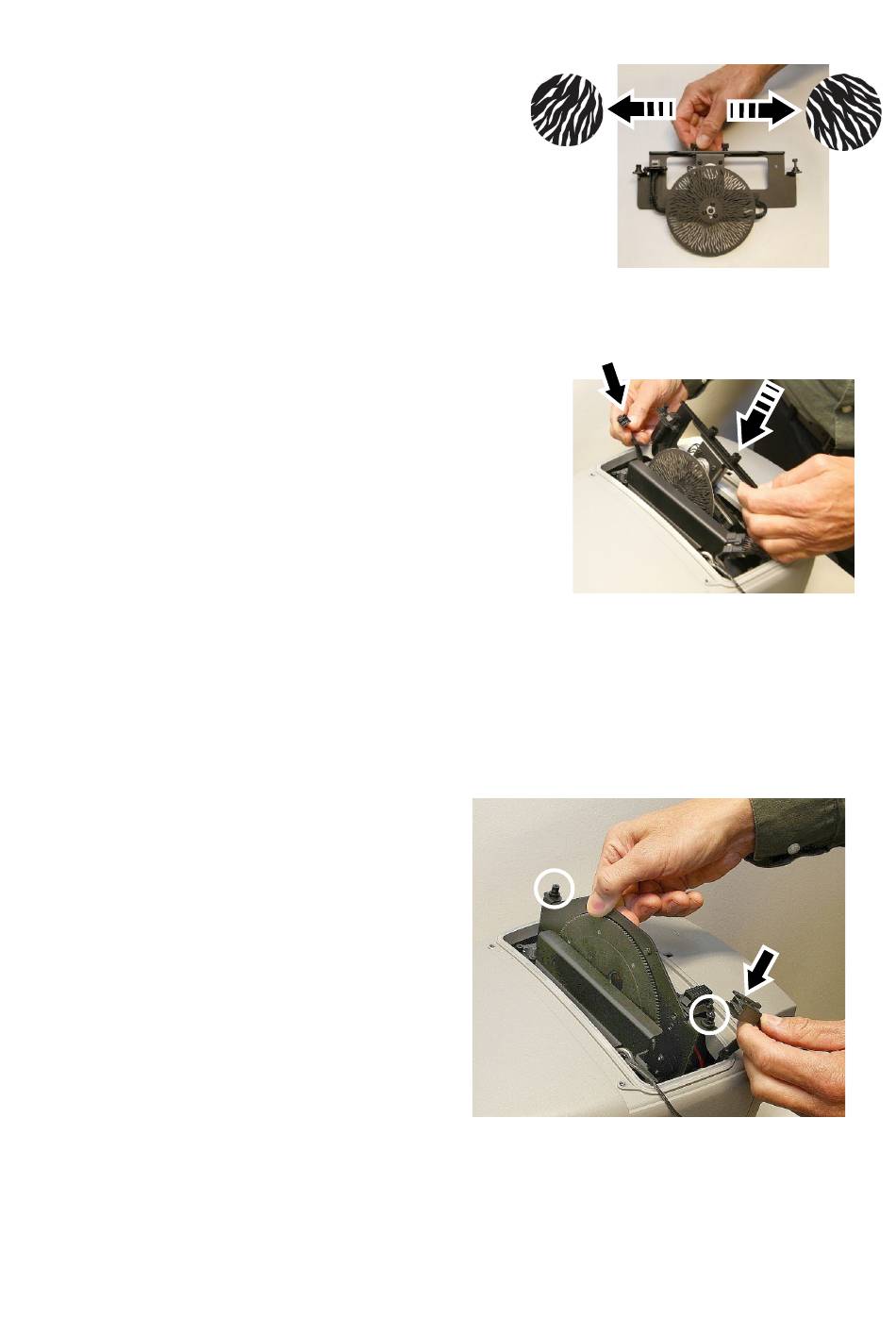

Roue d'animation vue de l'avant du
projecteur
Installation du module dans l'appareil
Installation d'un module gobo
