5.7 Altitude d'installation

L'altitude d'installation correspond à la hauteur au-dessus du niveau
de la mer du site d'installation.
• Les produits installés jusqu'à 1 000 m d'altitude peuvent
fonctionner à plein régime.
• Les moteurs peuvent être installés jusqu'à 3 500 m d'altitude.
Les moteurs installés à plus de 1 000 m d'altitude ne
doivent pas fonctionner à plein régime en raison de la
faible densité et du faible effet de refroidissement de l'air
qui en résulte.

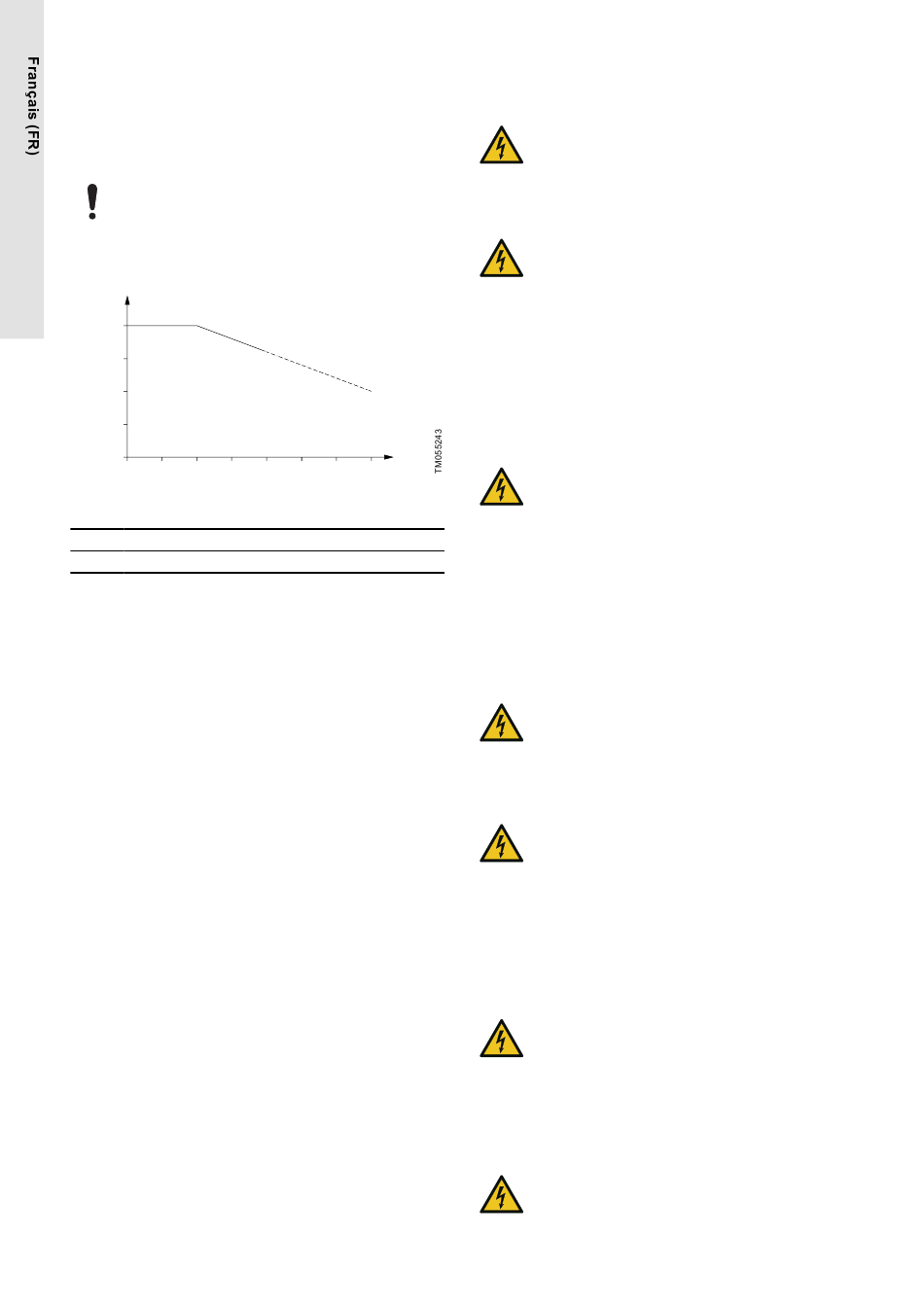

Le graphique ci-dessous montre la relation entre la puissance
moteur (P2) et l'altitude.
Y
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500
Réduction de la puissance moteur (P2) par rapport à l'altitude
Pos. Description
x Altitude [m]
8
6. Branchement électrique
DANGER
Choc électrique
Décès ou blessures graves
‐
En cas de défaut d'isolation, le courant de défaut peut
être un courant continu ou un courant continu pulsé.
Respecter la législation nationale concernant les
exigences et le choix du dispositif à courant différentiel
résiduel (DDR) lors de l'installation du produit.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Procéder aux branchements électriques
conformément aux réglementations locales.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Vérifier si la prise d'alimentation fournie avec le produit
est conforme à la réglementation locale.
‐
La terre de la prise électrique doit être reliée à la terre
du produit. La fiche doit donc être dotée du même
système de mise à la terre que la prise murale. Sinon,
utiliser un adaptateur approprié dans la mesure où la
X
réglementation locale l'autorise.
‐
Fournir une protection contre le contact indirect
conformément aux réglementations locales.
‐
S'assurer que toutes les connexions sont
correctement réalisées avant de mettre sous tension.
‐
L'utilisateur ou l'installateur est responsable de la mise
à la terre et de la protection conformément aux
réglementations locales.
‐
L'installateur est responsable de la compensation
potentielle.
‐
Les travaux doivent être effectués conformément à la
norme IEC 60204-1:2016.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Les câbles d'alimentation sans fiche doivent être
rattachés à un sectionneur incorporé à l'installation
fixe selon les principes de câblage locaux.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Un sectionneur conforme à la norme EN
60204-1 5.3.2 doit être doté de moyens permettant de
l'isoler électriquement (position OFF). La position de
ce dispositif doit également être conforme à la
directive NF EN 60204-1, paragraphe 5.3.4.
S'assurer que la tension d'alimentation et la fréquence
correspondent aux valeurs indiquées sur la plaque signalétique.
6.1 Protection contre les chocs électriques, contact
indirect
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Relier le produit à la terre et le protéger de tout contact
indirect conformément à la réglementation locale.
Les conducteurs de terre de protection doivent avoir un marquage
jaune/vert (PE) ou jaune/vert/bleu (PEN).
6.2 Spécifications des câbles
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Se conformer à la réglementation locale pour les
sections de câble.
