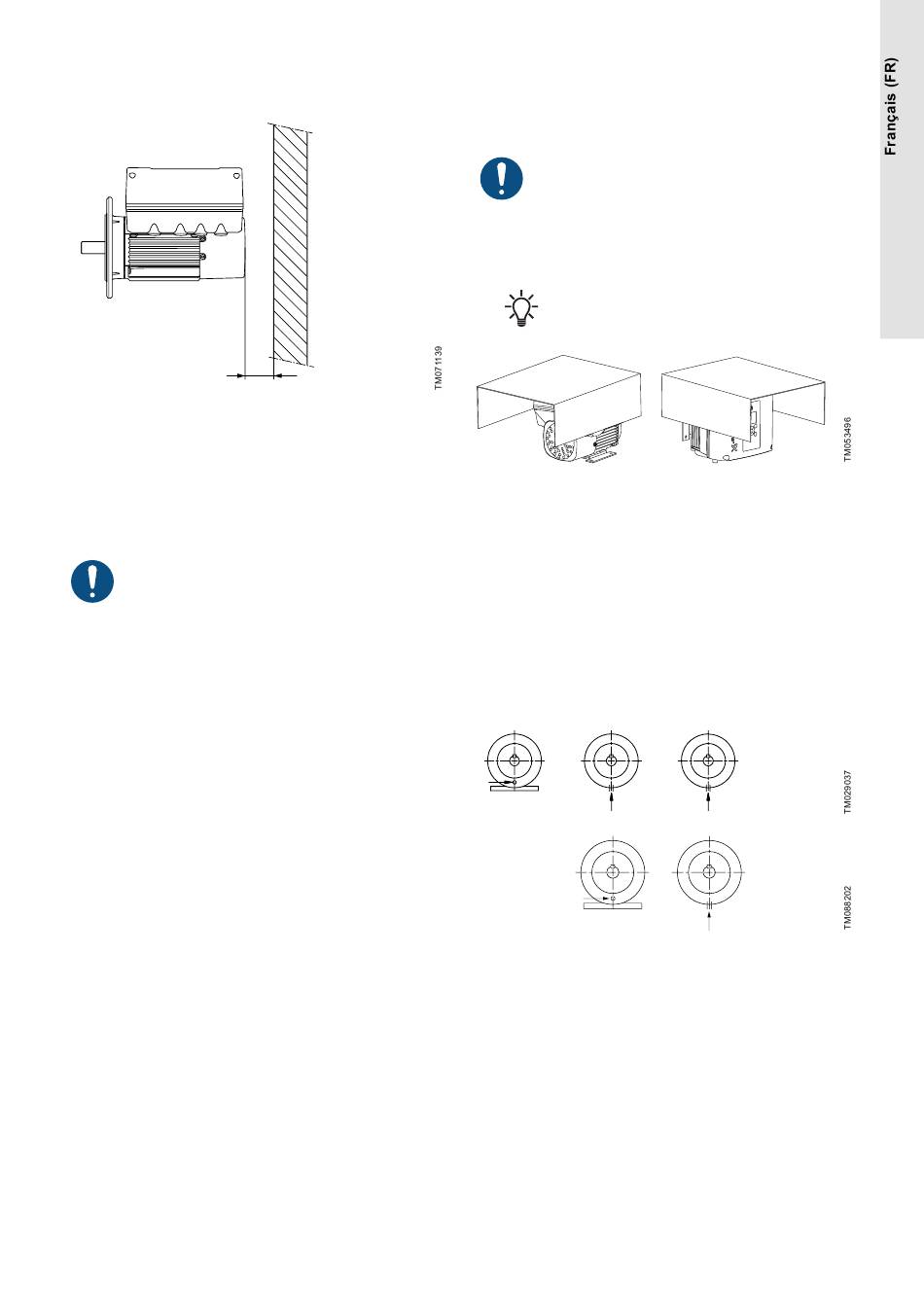

5.3 Refroidissement du moteur
•
Installer le moteur en laissant au moins 50 mm (D) entre
l'extrémité du cache du ventilateur et le mur ou autre objet fixe.
•
Placer le produit avec suffisamment d'espace autour.
•
Veiller à ce que la température de l'air de refroidissement ne
dépasse pas 50°C.
•
Veiller à la propreté des ailettes de refroidissement et des pales
de ventilateur.
5.4 Installation du produit dans un environnement
humide
Si vous installez le moteur dans des environnements
humides ou dans des zones présentant un taux d'humidité
élevé, s'assurer que l'orifice de purge inférieur est ouvert.
Cela permet d'aérer le moteur, ce qui permet à l'eau ou à
l'air humide de s'échapper.
D
5.5 Installation du produit à l'extérieur ou dans des
zones à forte humidité
Si vous installez le produit à l'extérieur ou dans une zone à forte
humidité, prendre les mesures suivantes pour éviter la formation de
condensation sur les composants électroniques.
Pour conserver l'homologation UL, des exigences
supplémentaires s'appliquent à l'équipement. Voir
l'annexe pour l'installation aux États-Unis et au Canada.
•
Couvrir le produit en utilisant une protection adaptée.
La protection doit être suffisante pour ne pas exposer le produit
au rayonnement direct du soleil, à la pluie ou à la neige.
Grundfos ne fournit pas de protections.
Lors de la l'installation de la protection, sur le produit,
respecter les consignes relatives au refroidissement.
•
Ouvrir les orifices de purge du produit.
•
Il est recommandé de toujours raccorder le produit à
l'alimentation secteur et d'activer la fonction anti-condensation
intégrée.
5.6 Orifices de purge
Le moteur est équipé d'un orifice d'évacuation du côté
entraînement. L'orifice de purge se trouve dans la bride côté
entraînement. La bride peut être tournée de 90° des deux côtés
ou de 180°.
Lorsque l'orifice de purge est ouvert, le moteur devient auto-ventilé,
ce qui permet à l'eau et à l'air humide de s'échapper.
En ouvrant l'orifice de purge, l'indice de protection du moteur est
inférieur à l'indice standard.
B3
B14
Positions de l'orifice de purge
L'image de gauche montre la position de l'orifice de purge pour les
moteurs avec pieds.
L'image de droite montre la position de l'orifice de purge pour les
moteurs ayant les tailles de bride suivantes : 56C, 182TC, 213TC,
254TC, 256TC, 284TSC, 286TSC.
B5
