Schließen Sie den Viewer über J2 (Pin 1 +UB, Pin 2 GND) an 24VDC Versorgungsspannung an.
Verbinden Sie mit dem mitgelieferten EtherNet- Kabel den Viewer direkt oder über das Netzwerk bzw. einen Switch
o.ä. mit dem Netzwerk oder dem Sensor.

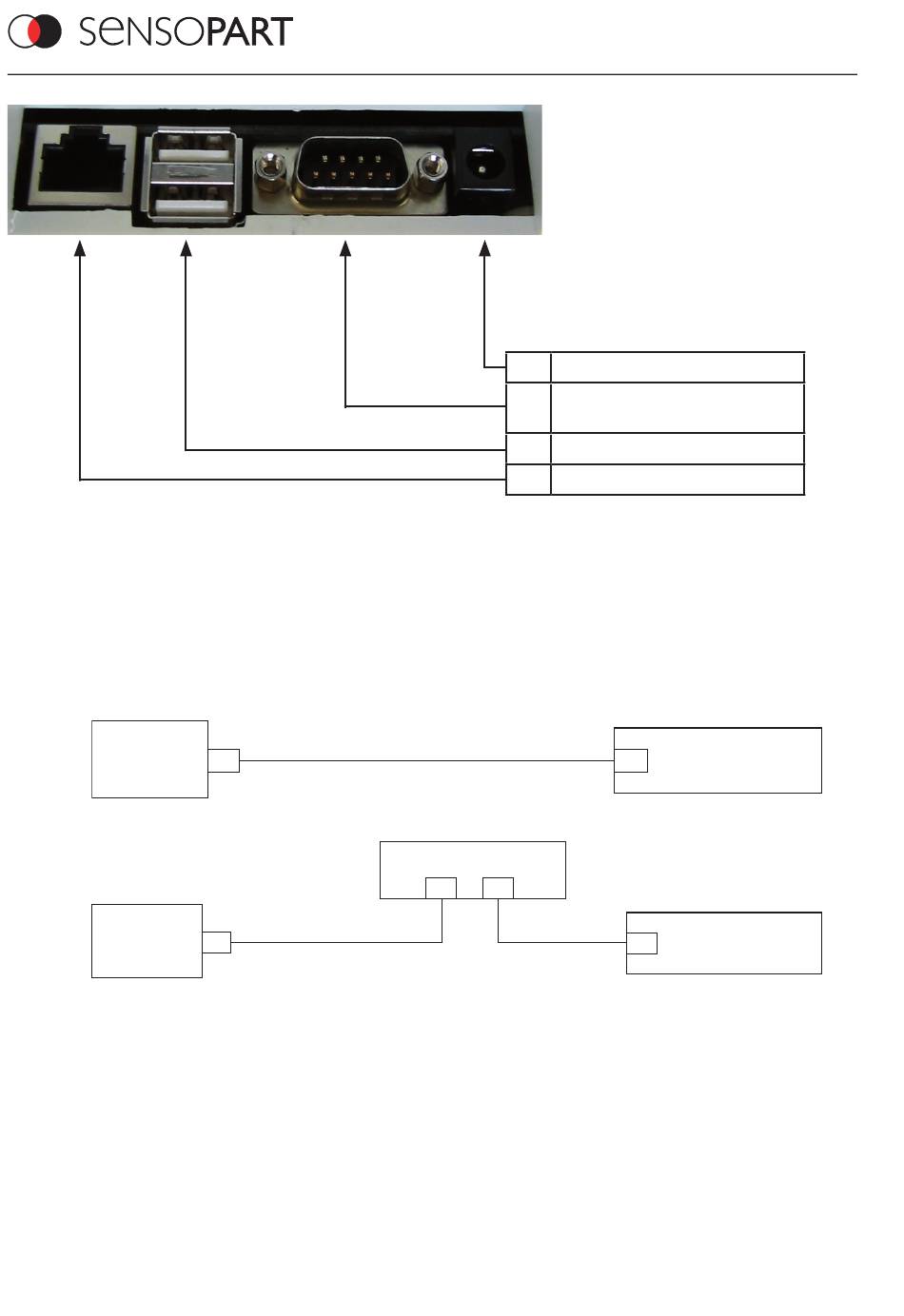

Anschlussschema
Möglichkeit 1
FA 45
Abb.3
155-01104
Möglichkeit 2
FA 45
Abb.4
155-01105
Ggf.: laden Sie z.B. die zuvor mit dem PC definierten Konfigurationen mittels USB-Stick auf den Viewer.
8
Ethernetkabel (gekreuzt)
FA 45-300.....S5
CI L4MGK/RJ45G-GS-xm-PUR
FA 45-300.....S6
M12
FA 45-300.....S3
CI L8FSK/RJ45S-xm-GG-PVC-G
FA 45-300.....S4
Ethernetkabel (nicht gekreuzt)
M12
FA 45-300.....S5
CI L4MGK/RJ45G-S-xm-PUR
FA 45-300.....S6
FA 45-300.....S3
CI L8FSK/RJ45S-xm-GG-PVC
FA 45-300.....S4
Abb.2
155-01103
J1 24 VDC; Tip = +
J2 D-Sub 9pol Versorgung 24VDC
Pin1: +Ubin; Pin9: GNDin
J3 2 x USB
J4 EtherNet 100MB
Netzwerk
z.B. Switch, Hub, etc.
RJ45 RJ45
Standard-
Netzwerkkabel
Vision Viewer CE FA 45 D - 068-14298 - 23.03.2010-00
Montage- und
Bedienungsanleitung
CE Viewer
RJ45
CE Viewer
RJ45
