6. Au moyen de la poignée de dégagement, tirez suffisamment le nœud afin de pouvoir saisir les côtés de ce dernier avec les deux mains.
Ensuite, soutenez le nœud avec les deux mains, puis extrayez le nœud complètement de son boîtier.

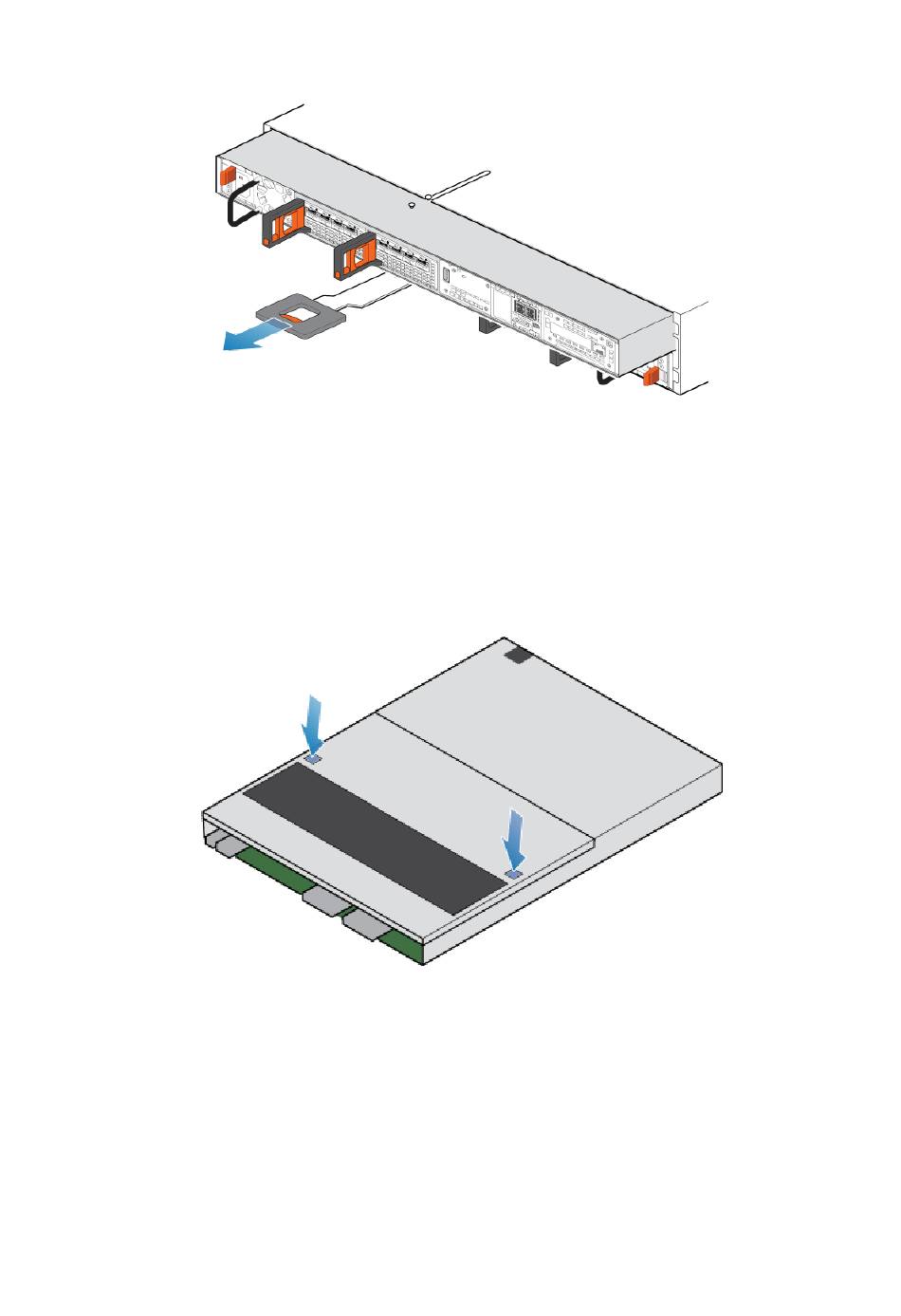

Figure 100. Retrait du nœud
7. Placez le nœud sur une surface de travail plane, propre et antistatique.
Retirez le capot supérieur du nœud.
Étapes
1. Tout en appuyant sur les deux boutons d'éjection bleus, faites glisser le capot supérieur vers l'arrière du système jusqu'à ce qu'il
s'arrête.
Figure 101. Retrait du capot supérieur
2. Soulevez le capot supérieur et retirez-le du nœud.
Procédures de maintenance Boîtier de base
93
