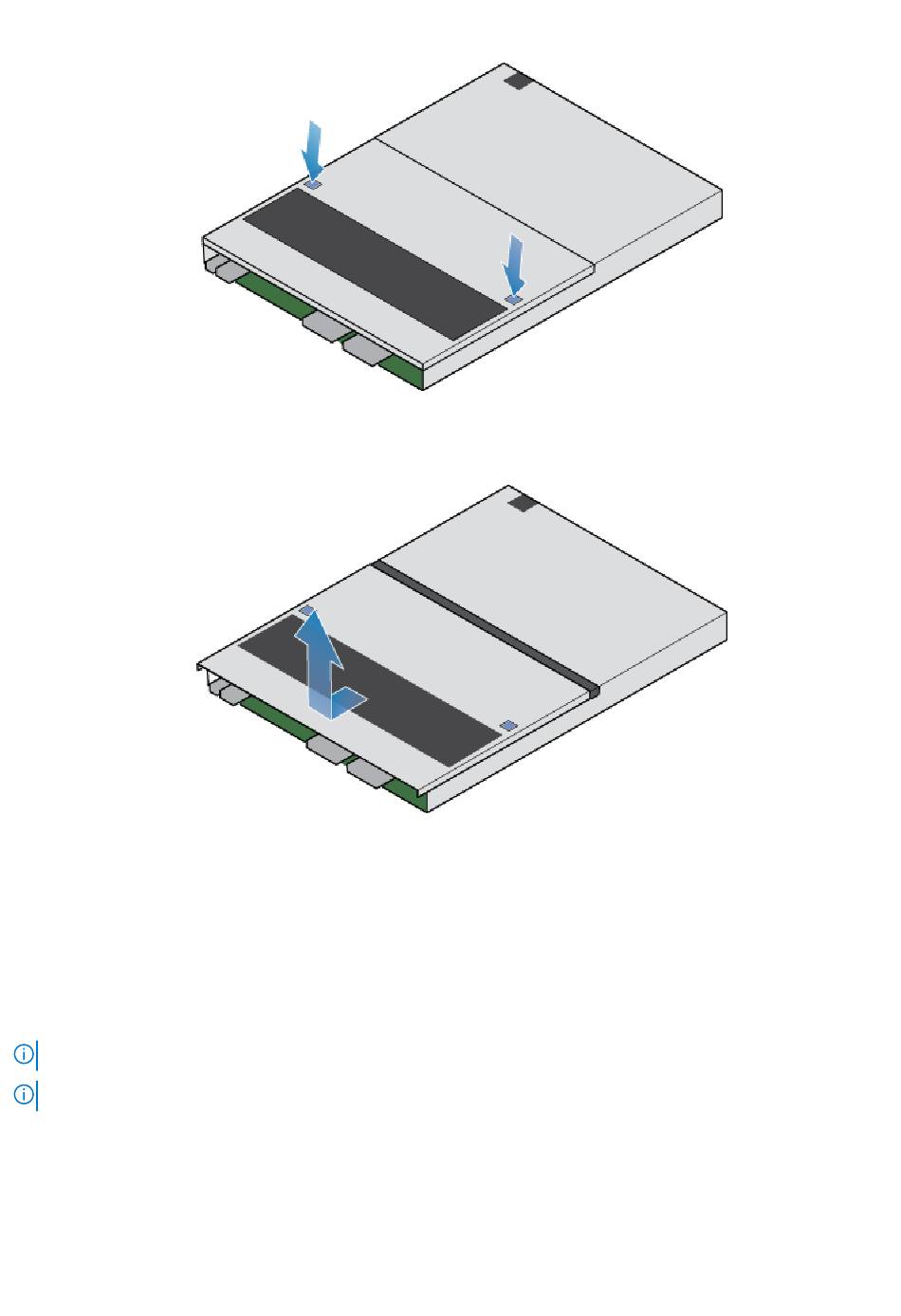

Figure 151. Retrait du capot supérieur
2. Soulevez le capot supérieur et retirez-le du nœud.
Figure 152. Retrait du capot supérieur
Transférer des pièces du nœud défaillant vers le nœud de
remplacement
Transférez les composants ci-dessous du nœud défectueux vers les emplacements correspondants du nœud de remplacement.
Pour garantir le positionnement correct des composants dans le boîtier, transférez-les un par un.
REMARQUE :
Assurez-vous que toutes les pièces sont bien insérées avant d'insérer le nœud dans le boîtier de base.
REMARQUE :
N'ajoutez pas de composants lors de la mise sous tension du nœud.
● Transférez le
bloc
d'alimentation.
● Transférez les
modules d'E/S
● Transférez le
module intégré
● Transférez les
modules d'amorçage M.2 internes
● Transférez les
barrettes
et les modules de remplissage.
sans retirer la carte à 4 ports.
sans les retirer des adaptateurs.
DIMM.
Procédures de maintenance Boîtier de base
125
