REMARQUE :
Lors de l'installation initiale du système, ne mettez pas le système sous tension avant d'avoir terminé tout le câblage
du boîtiers d'extension.
PRÉCAUTION :
Sur un cluster en cours d'exécution, si vous ajoutez un boîtier d'extension après avoir installé le premier
boîtier d'extension lors de l'installation initiale du système, vous devez mettre le nouveau boîtier d'extension sous
tension avant de brancher les câbles en back-end. Passez en revue la
avant de continuer.
Récapitulatif des tâches pour l'installation d'un boîtier d'extension
Pour installer un boîtier d'extension, vous devez exécuter les tâches ci-après en respectant l'ordre indiqué. Ce document fournit toutes les
instructions utiles pour mener à bien chacune de ces tâches.
1. Vérifiez le contenu de l'emballage.
2. Choisissez l'emplacement du nouveau boîtier d'extension dans l'armoire.
3. Retirez les caches qui recouvrent l'emplacement de l'armoire du nouveau boîtier d'extension.
4. Installez les glissières du nouveau boîtier d'extension dans l'armoire.
5. Installez le boîtier d'extension sur les glissières.
6. Si les disques n'étaient pas préinstallés lorsque vous avez reçu le nouveau boîtier d'extension, insérez-les dans le boîtier d'extension.
7. Placez le panneau avant sur le nouveau boîtier d'extension.
8. Appliquez les étiquettes des câbles.
9. Passez en revue la section
10. Fixez les câbles d'extension (back-end), puis branchez les câbles d'alimentation.
Vérification du contenu de l'emballage
Vérifiez que vous avez reçu tous les éléments nécessaires à l'installation du nouveau boîtier d'extension.

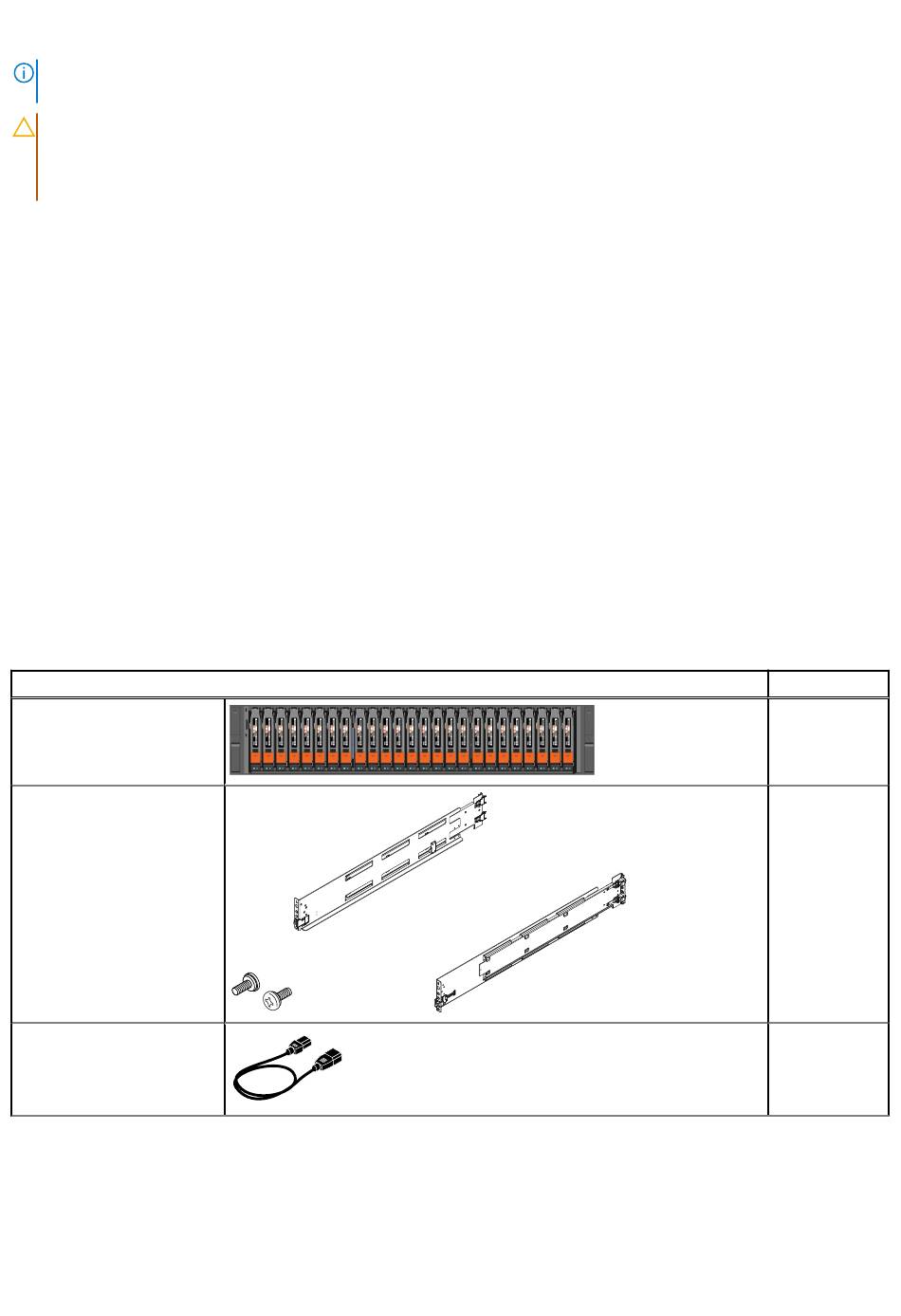

Tableau 3. Contenu de l'emballage
Composant
Boîtier d'extension
Kit de glissières, qui comprend
Deux rails snap-in
Deux vis de sécurité en
option
Cordons d'alimentation (2) :
Noir et gris C13/C14 ou
Noir et gris C13/C20
Présentation de l'alimentation de
Installer un nouveau Boîtier de base et un boîtier d'extension en option
Présentation de l'alimentation de l'installation
l'installation.
CL5583
Quantité
1
1
2
17
