PROCÉDURE D'ORIENTATION ET D'ENTRETIEN
PROCÉDURE POUR BOÎTIER ROND DE 17 PO ET 22 PO (43 et 56 cm)
PORTE DE LA LENTILLE : Ouvrez la porte de la lentille en desserrant 2 vis n° 8-32 (imperdables) et laissez-la s'ouvrir avec précaution. La porte est retenue par le
support de charnière et peut être retirée au besoin. Voir Fig. 10 et 11.
RÉFLECTEUR : Après l'ouverture de la porte de la lentille, le réflecteur peut être retiré si désiré. La DEL et le réflecteur peuvent être pivotés dans n'importe quelle
direction selon l'application d'éclairage. Assurez-vous que le réflecteur est orienté dans la bonne position pour votre application. Voir la Fig. 8 pour l'exemple de
direction d'éclairage. Desserrez les 4 vis n° 8-32 et tournez soigneusement le réflecteur dans le sens antihoraire pour dégager les fentes de trou de serrure. Laissez
le réflecteur descendre juste assez pour dégager les têtes de vis et faites pivoter l'assemblage à la position désirée. Assurez-vous que les fentes des trous de serrure
sont dégagées et poussez le réflecteur vers le haut puis tournez dans le sens horaire pour engager les fentes. Fixez le réflecteur en serrant les 4 vis réflecteurs.
Vis de
porte
(2)
© 2019 Signify Holding. Tous droits réservés. Ce document peut être modifié. Aucune représentation ou
garantie relative à l'exactitude ou l'exhaustivité de l'information présentée dans ce document n'est offerte
et nous ne pouvons en aucun cas être tenus responsables de toute mesure prise sur la foi de ce contenu.
Toutes les marques de commerce sont la propriété de Signify Holding ou de leurs propriétaires respectifs.
20/2/2020
page 4
www.gardcolighting.com
CA, BOÎTIER
MA17/22

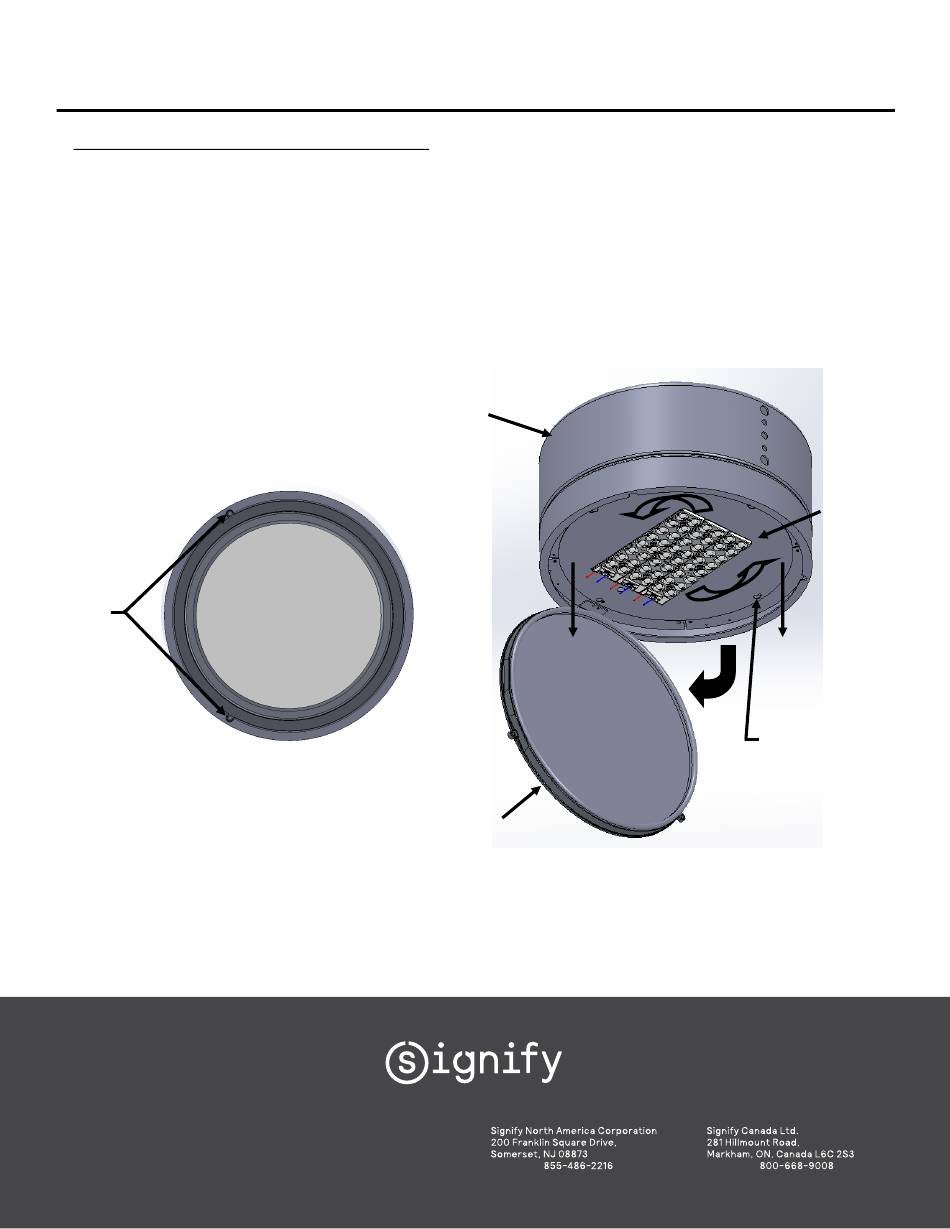

Fig. 10
ENSEMBLE
DE PORTE
DE LENTILLE
Fig. 11
Téléphone
ASSEMBLAGE
DU RÉFLECTEUR
VIS DE
RÉFLECTEUR (4)
Téléphone
NP 442295163171 Rév B
