BOÎTIER EH14,19
OU
CA/MA17,22
TIGE LONGUE
ÉCROUS HEXAGONAUX
RONDELLES DE BLOCAGE
RONDELLES PLATES
PLAQUE DE SOUTIEN
DE POTEAU
CAPUCHON DE POTEAU

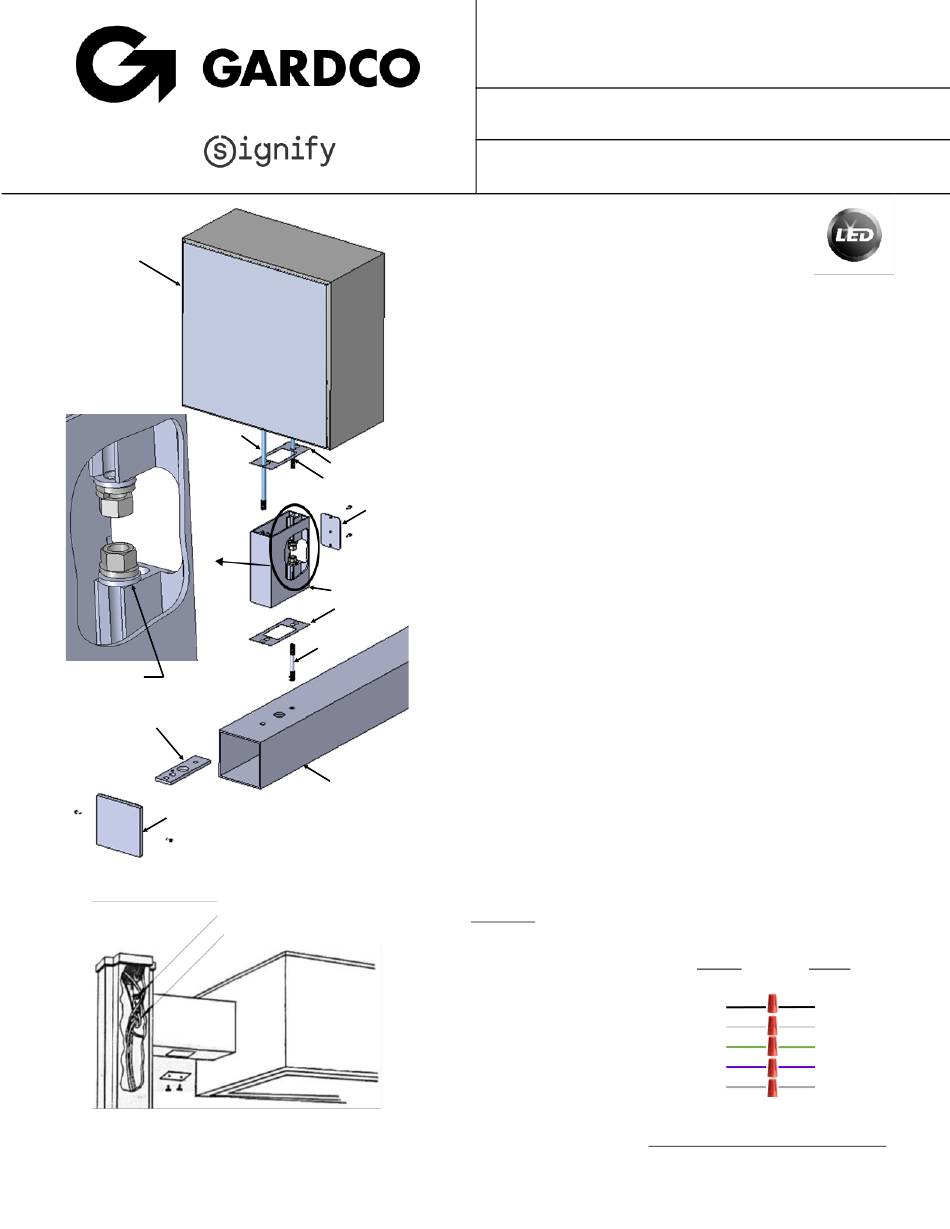

Fig. 1
PLAQUE DE SOUTIEN AVEC BRIDE DE RETENUE
Fig. 2
REMARQUE : Un poteau carré est affiché à des fins d'illustration. Les procédures d'installation
aux poteaux ronds sont les mêmes, sauf que le bras fourni est radié à l'extrémité du poteau.
20/2/2020
page 1
www.gardcolighting.com
PROCÉDURE D'INSTALLATION
1.
Placez le bord de la base du poteau sur la base en béton à proximité des boulons d'ancrage
de sorte que le poteau puisse être soulevé en position avec le luminaire correctement
orienté.
2.
Placez le support de scie ou un support similaire sous le poteau près de l'extrémité
supérieure afin que le dessus du poteau soit suffisamment élevé pour permettre un montage
facile du luminaire. REMARQUE : Les poteaux sont prépercés avec des trous pour le
montage des bras.
3.
Retirez le capuchon du poteau.
4.
Tirez les fils de câblage sur le poteau en laissant suffisamment de fils au-dessus du poteau
JOINT
pour faire les connexions dans le poteau.
TIGE MOYENNE
5.
Placez le plateau de soutien sur trois trous près du dessus du poteau avec un trou taraudé
COUVERCLE
au bas. (Voir Fig. 1)
6.
Vissez la tige d'attache courte dans un trou taraudé inférieur dans le plateau de soutien du
poteau. (Voir Fig. 1)
7.
Glissez le joint d'étanchéité et le bras de soutien sur la tige de fixation du poteau et fixez avec
une rondelle de blocage et un écrou hexagonal à l'aide d'une clé à fourche ouverte dans le
BRAS DE
trou de la main du bras. (Voir Fig. 2)
SOUTIEN
8.
Vissez les tiges d'attache moyennes et longues dans l'extrémité du luminaire. (Voir Fig. 1)
JOINT
Placez le joint d'étanchéité sur les tiges et les fils des luminaires. Guidez les tiges à travers
les rails appropriés dans le bras en aluminium extrudé et tirez les fils du luminaire dans le
bras et dans le trou central du poteau. Glissez la longue tige à nouer dans le trou de
TIGE COURTE
dégagement du poteau et du plateau de soutien et fixez-la avec un écrou hexagonal et une
rondelle de blocage. Fixez la tige d'attache moyenne au bras de support avec un écrou
hexagonal, une rondelle plate et une rondelle de blocage à l'aide d'une clé ouverte à travers
le trou de la main. (Voir Fig. 2)
9.
Mettez le luminaire et les écrous de serrage à la position de 25 pi-lb.
10.
Épissez les fils sur le terrain aux fils du luminaire dans le poteau (entrée et mise à la terre) et
attachez-les avec une bride de retenue sur le plateau de soutien. (Voir Fig. 3)
11.
Replacez la plaque de recouvrement.
POTEAU
12.
Replacez le capuchon du poteau.
13.
Si le produit utilise des moteurs à lumière pixellisée sans confort, assurez-vous que le
réflecteur est bien orienté pour votre application. La page intitulée « Procédures d'entretien »
explique comment retirer ou réorienter le réflecteur et la lentille.
14.
Installez la commande à photocellule (le cas échéant). Desserrez deux vis sur le dessus de
la prise de la commande à photocellule et faites pivoter la prise jusqu'à ce que la flèche
« Nord » pointe vers le Nord sur la prise. Assurez-vous que la prise est centrée dans son trou
de montage, serrez les vis et installez le photocontrol.
REMARQUE : Il n'est pas nécessaire d'ouvrir le luminaire sauf pour changer l'orientation du
réflecteur. Les instructions pour l'entretien futur sont indiquées sur l'envers de cette feuille.
CONNEXION DES FILS
Une fois que le luminaire est installé
et que la quincaillerie est bien serrée,
effectuez les connexions du câblage
d'alimentation conformément au
schéma de câblage approprié.
Site et zone
Formulaire 10 carré et rond
EH14,19; CA/MA17,22
(NOIR) LIGNE
(BLANC) NEUTRE
(VERT) MISE À LA T.
* 0-10 V ET FILS DE CONTOURNEMENT OPTIONNELS
ENTRÉE
SORTIE
LIGNE (NOIR)
NEUTRE (BLANC)
MISE À LA T. (VERT)
Fig. 3
NP 442295163171 Rév B
