PROCÉDURE D'ORIENTATION ET D'ENTRETIEN
PROCÉDURE POUR BOÎTIER CARRÉ DE 14 PO (35,6 cm)

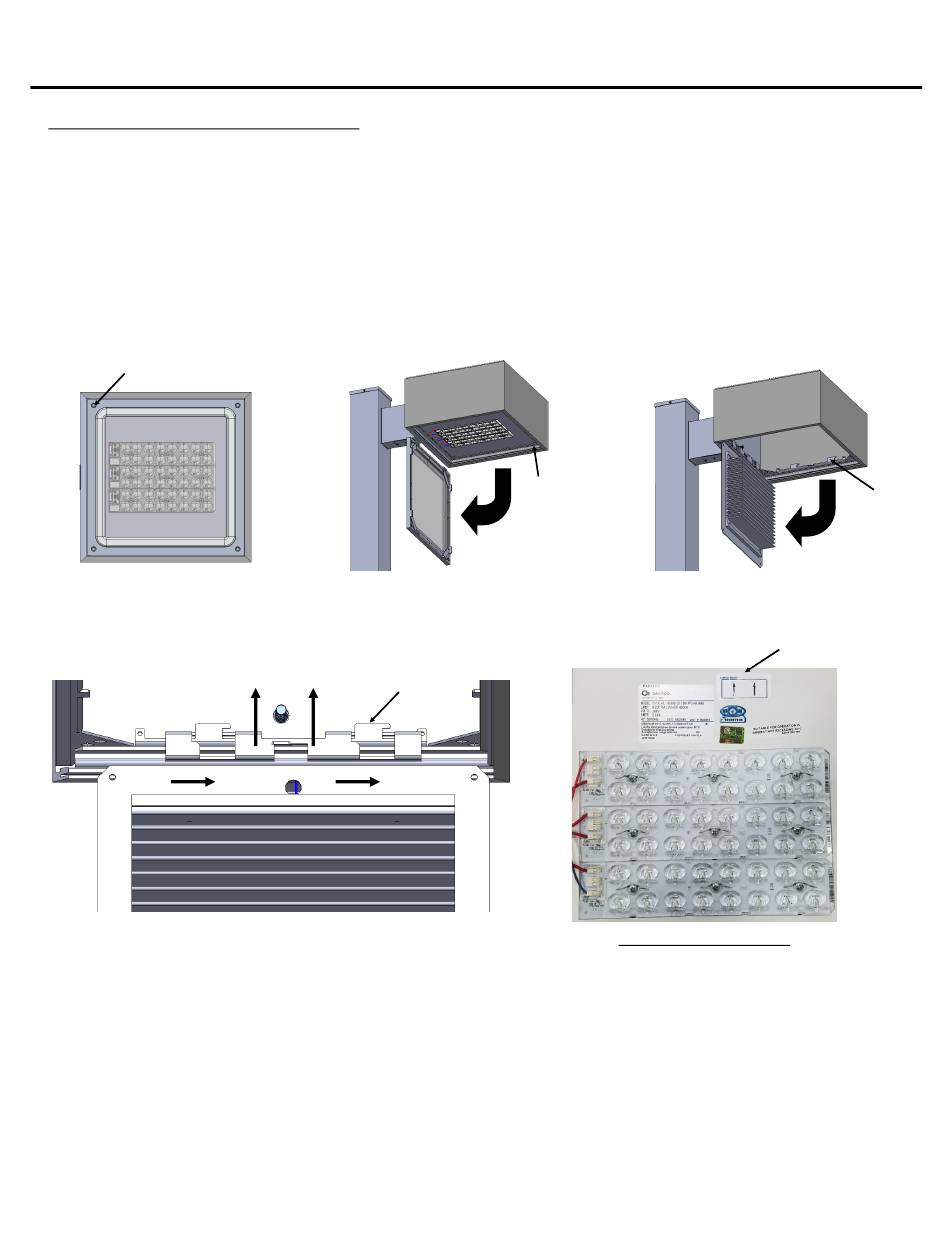

PORTE DE LA LENTILLE : Ouvrez la porte de la lentille en desserrant 4 vis n° 8-32 (imperdables) et laissez-la s'ouvrir avec précaution. La porte est retenue par des câbles de
sécurité et peut être retirée au besoin. Voir Fig. 4 et 5.
RÉFLECTEUR : Après l'ouverture de la porte de la lentille, le réflecteur peut être rabattu ou retiré si désiré. La DEL et le réflecteur peuvent être pivotés dans n'importe quelle
direction selon l'application d'éclairage. Assurez-vous que le réflecteur se penche sur le côté approprié pour votre application. Voir la Fig. 8 ci-dessous pour un exemple de
direction de l'éclairage. Desserrez les 4 vis n° 8-32 (imperdables) permettant à l'ensemble réflecteur de se rabattre de 90° (Fig. 6). Le réflecteur peut être retiré en faisant glisser
l'assemblage vers la droite et en soulevant légèrement tout en l'inclinant légèrement (autour de 20°) pour déverrouiller les languettes (Fig. 7). Articulez l'ensemble réflecteur sur
les bons onglets et suivez les directives à l'inverse pour terminer l'installation.
Vis de porte
Fig. 4
20/2/2020
page 2
www.gardcolighting.com
Fig. 5
Languettes de
verrouillage
2
1
Fig. 7
Vis de
réflecteur
Assemblage du réflecteur
Fig. 8
Languettes de
charnière
Fig. 6
Direction de
l'éclairage
NP 442295163171 Rév B
