Interface de machIne pour accès à la tensIon d'arc brute
Replacer la barrière de composant

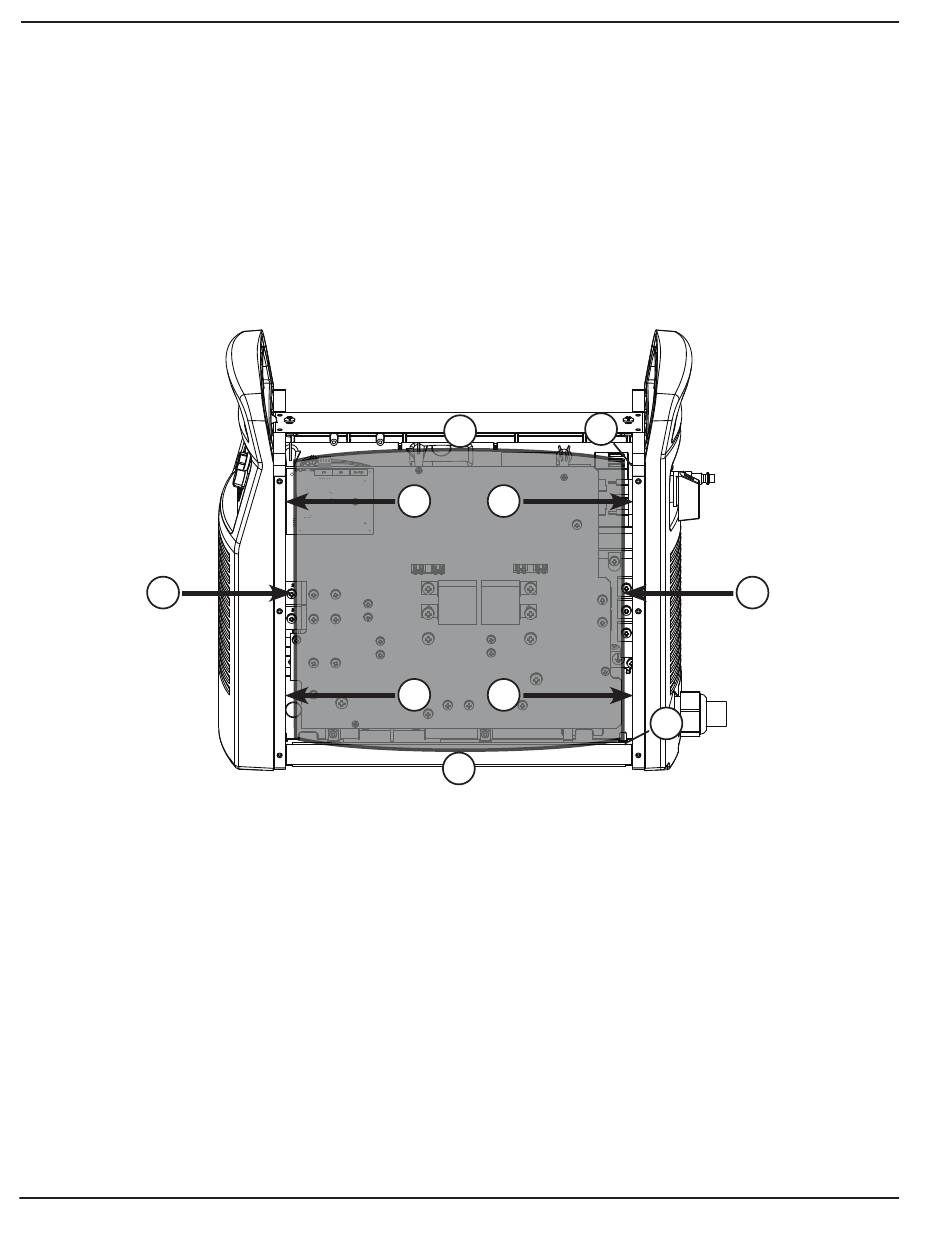

1. Enfoncer soigneusement les côtés (1) de la barrière de composant de façon à ce qu'elle fléchisse légèrement à ses
parties supérieure et inférieure (2).
2. Glisser les côtés de la barrière de composant derrière le cadre de la source de courant (3). Faire attention de bien
placer la barrière entre le cadre et les fils d'alimentation du côté droit du circuit imprimé (4).
3. Plier délicatement le haut de la barrière au niveau de la perforation, de façon à ce que le haut se replie au-dessus de
la partie supérieure de la source de courant.
4. Glisser la barrière vers le bas de façon à ce que le rebord inférieur entre dans le cadre de la source de courant (5).
1
a-10
2
3 3
3 3
2
4
1
5
