Interface de machIne pour accès à la tensIon d'arc brute
14. Serrer l'écrou de rétention du serre-câble sur le serre-câble afin de fixer le câble en place.
15. Brancher l'autre extrémité du câble à l'équipement selon les instructions du fabricant. Ne pas oublier de respecter
la polarité.
Note 1 : la sortie du panneau diviseur de tension interne est conçue pour éviter tout risque de choc électrique, problème
d'énergie et d'incendie et respecte la plupart des codes et normes pour le câblage externe hors du coffret
électrique. Les directives relatives au câblage externe pour une tension d'arc brute non protégée doivent être
révisées et approuvées par le service d'inspection local au moment de l'installation et avant l'utilisation. Les
bornes de câblage et les connexions de la tension d'arc brute ne doivent pas être exposées à un contact
accidentel sous des conditions normales ou de défaut unique. Le câblage externe d'une tension d'arc brute non
protégée (aucun diviseur de tension dans la source de courant) passé à l'intérieur de tuyaux entre les coffrets
électriques respectera généralement tous les codes et normes électriques internationaux. Si les risques liés à
la tension électrique active sont ignorés, les problèmes d'accessibilité et de défaut unique de cette sortie non
protégée peuvent causer la mort ou un incendie.
Note 2 : un panneau diviseur de tension à l'intérieur du CNC ne protège que le CNC et NE protège PAS le câblage
externe entre la source de courant et le CNC. Une protection de surintensité peut être nécessaire afin de
protéger l'utilisateur ou la machine en cas de défaut.
Note 3 : le câblage externe hors du coffret électrique doit être adapté à l'installation et respecter les codes locaux et
nationaux (NFPA 70 NEC, NFPA 79, le Code canadien de l'électricité, CSA/CAN E60974-1, IEC 60204-1 et
BS 7671 par exemple) ou autres codes ou normes s'appliquant au site d'installation hébergeant l'équipement.

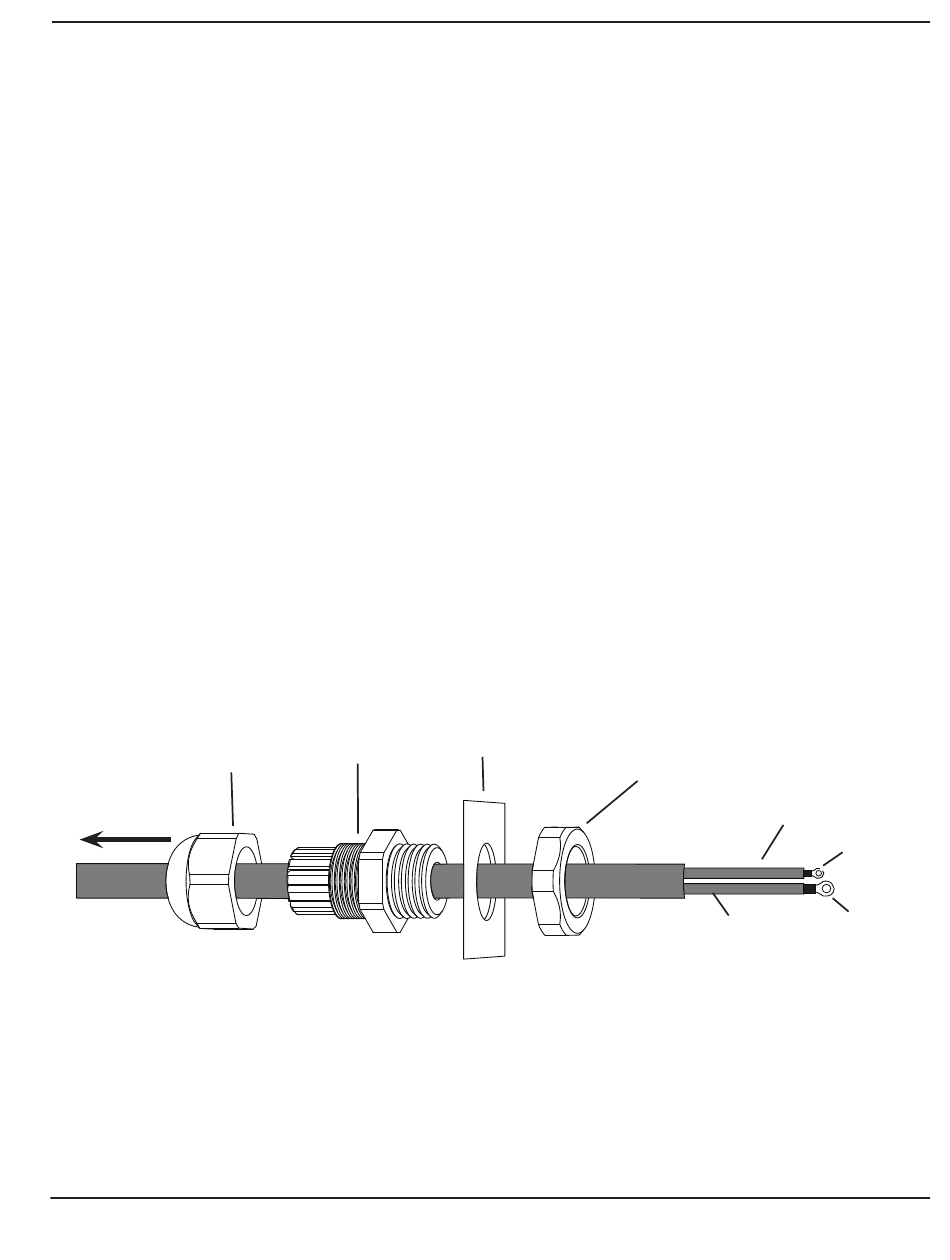

Écrou de
rétention du
serre-câble
Direction du câble
Bulletin de service sur le terrain
Panneau arrière
de la source de
courant
Serre-câble Écrou du serre-câble à l'intérieur
de la source de courant
Fil nº 2 (+)
Fil nº 1 (–)
Bague
M4 (nº 8)
Bague
M8
(5/16 po)
