Interface de machIne pour accès à la tensIon d'arc brute
7. Retirer le boulon retenant le fil (J27) du câble de retour au circuit imprimé.
8. Placer la cosse ronde du fil nº 2 (fil positif) sur le dessus de la cosse ronde du câble de retour.
9. Fixer les deux fils du transformateur au panneau d'alimentation à l'aide du boulon retiré précédemment. Serrer le
boulon à un couple de 63,4 kg cm.
10. Situer l'ouverture sous le panneau central traversé par les deux fils du transformateur et pousser l'extrémité du câble
dans l'ouverture.
11. À partir du côté ventilateur de la source de courant, tirer tout le câble jusqu'à l'ouverture au fond du panneau
central. Laisser suffisamment de câble du côté panneau d'alimentation pour acheminer les fils le long de la base de
la source de courant.
12. Passer l'extrémité du câble dans l'écrou du serre-câble, le point d'accès du panneau arrière, le serre-câble et
l'écrou de rétention du serre-câble. Tirer le câble dans le serre-câble, en laissant suffisamment de câble pour qu'il
repose au fond de la source de courant sans qu'il y ait de tension dans le câble.
13. Fixer le serre-câble sur l'intérieur de la source de courant en resserrant l'écrou de rétention du serre-câble.

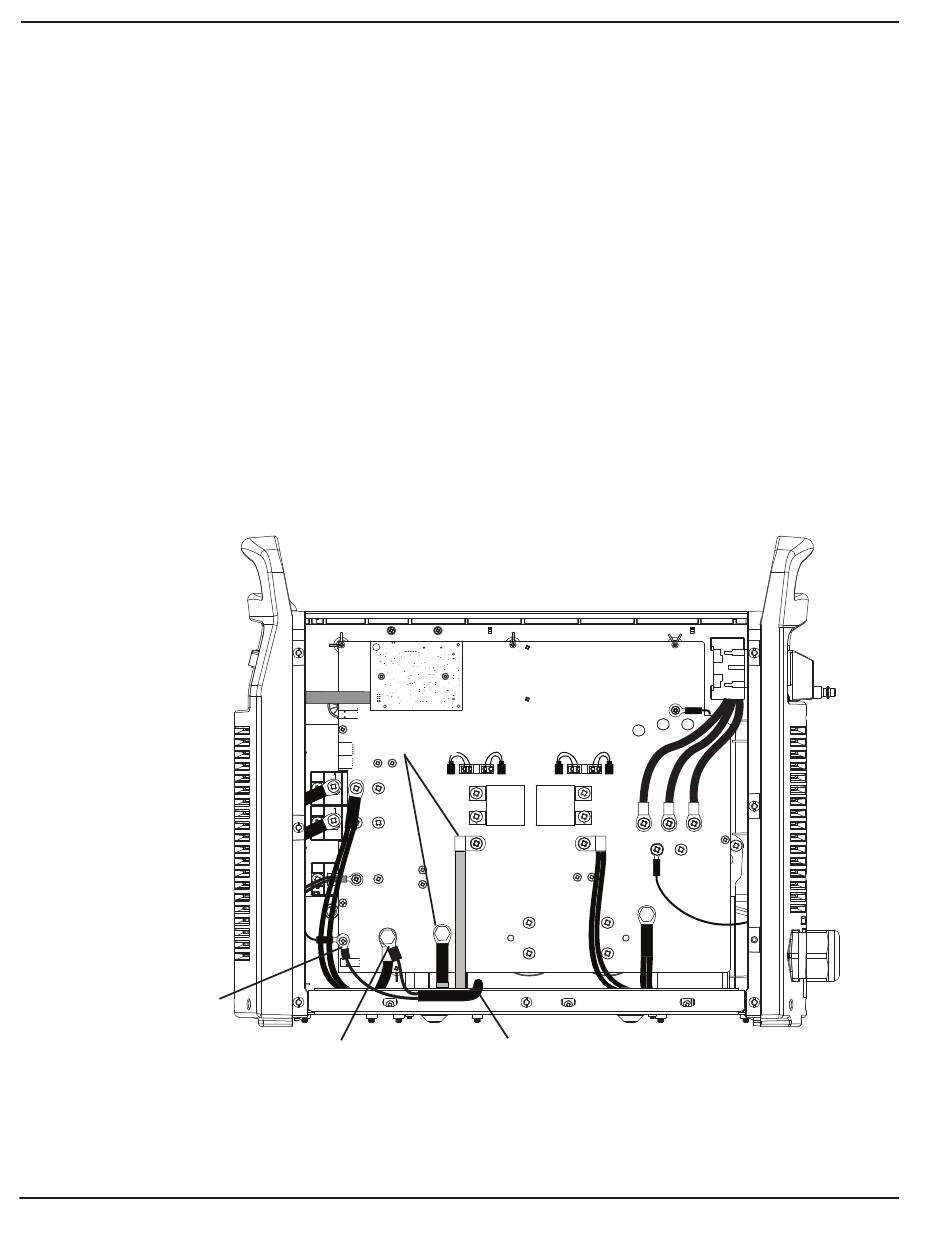

Le fil nº 1 se branche
à la borne (J28) du fil
de l'électrode (–)
a-8
J11
B
Fils du
R
transformateur
ORG
J17
RED
J18
J27
J28
WORK
LEAD
J32
RED
Le fil nº 2 se branche à la
borne (J27) du câble de
retour (+)
Powermax105/125
J22 J21 J20
+
J26
_
Le câble passe dans l'ouverture
sous le panneau central
J19
J25
_
+
