Interface de machIne pour accès à la tensIon d'arc brute
6. Du côté du panneau d'alimentation de la source de courant, retirer les vis qui fixent les fils du transformateur au
panneau d'alimentation.
7. Séparer soigneusement les fils du transformateur pour accéder à l'ouverture sous le panneau d'alimentation.
8. Brancher le fil nº 1 à la borne (–) du fil rouge (J28 sur les modèles CSA, J29 sur les modèles CE). Se reporter au
schéma ci-dessous. Placer le connecteur à collier pour le fil rouge le plus près possible du panneau d'alimentation
puis placer le connecteur pour le fil nº 1 sur le connecteur du fil rouge. Serrer la vis à un couple de 11,5 kg cm.
9. Le fil nº 2 se branche à la borne (+) du câble de retour (J26 sur les modèles CSA, J27 sur les modèles CE). Placer
le connecteur pour le câble de retour le plus près possible du panneau d'alimentation puis placer le connecteur
à collier pour le fil nº 2 sur le connecteur à collier du câble de retour. Serrer la vis à un couple de 34,6 kg cm.
10. Situer l'ouverture sous le panneau d'alimentation (entre les deux fils du transformateur). Acheminer l'extrémité
du câble dans l'ouverture puis pousser le câble dans le côté ventilateur de la source de courant.
Note : il est beaucoup plus facile d'acheminer le câble à partir du côté du panneau d'alimentation que du
côté ventilateur. Ne pas utiliser un autre fil pour guider le câble à partir du côté ventilateur, car il
pourrait endommager des composants.

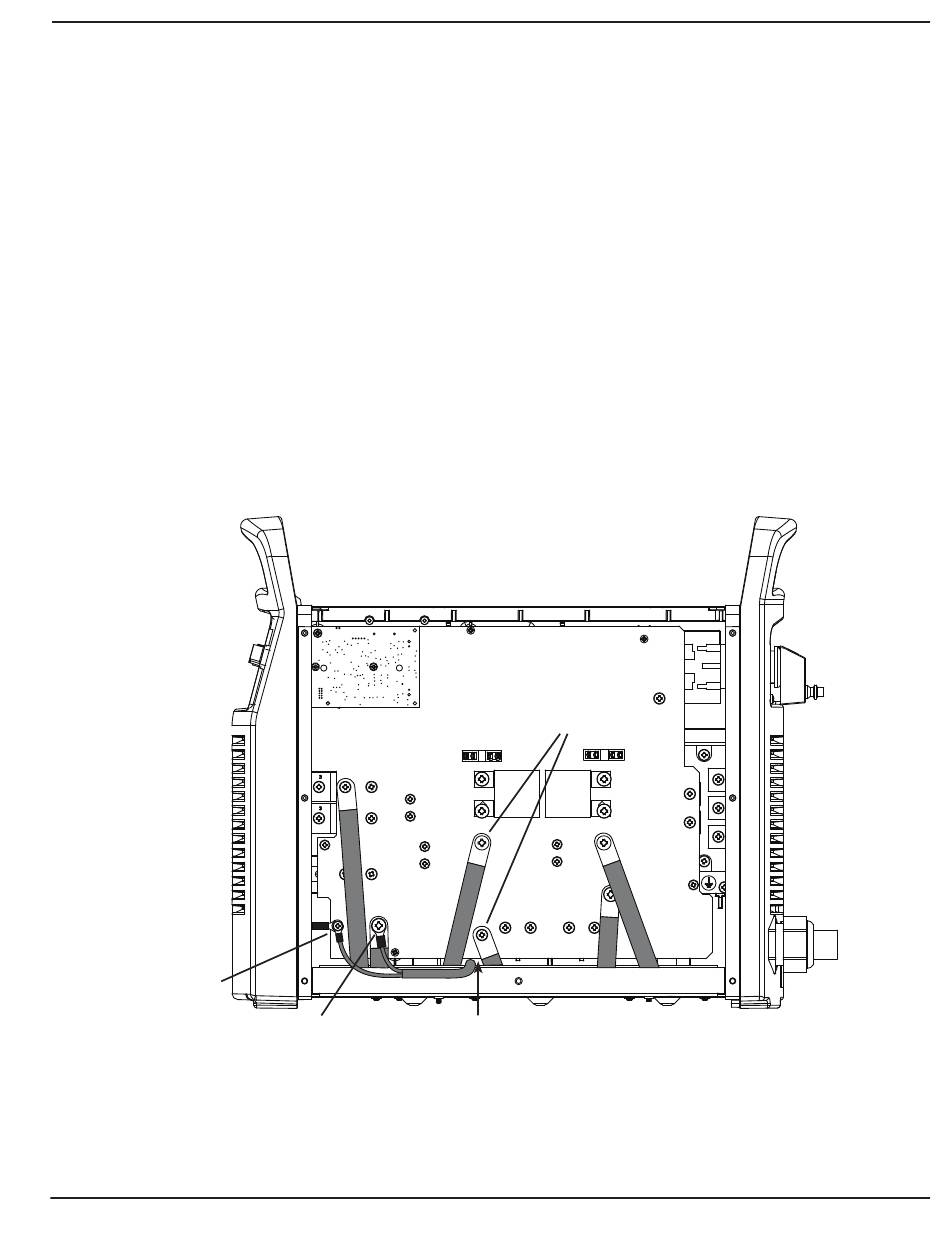

Le fil nº 1 se branche à
la borne (–) du fil rouge
(J28 sur les modèles
CSA, J29 sur les
modèles CE)
Bulletin de service sur le terrain
WORK
LEAD
Le fil nº 2 se branche à la
borne (+) du câble de retour
(J26 sur les modèles CSA,
J27 sur les modèles CE)
Powermax65/85
Fils du
transformateur
Le câble passe dans
l'ouverture sous le panneau
d'alimentation
a-5
