Interface de machIne pour accès à la tensIon d'arc brute
Accès à la tension d'arc brute (systèmes Powermax105/125)
Afin d'accéder à la tension d'arc brute, il faut installer le serre-câble (nº de référence 008279) contenu dans
le nº de kit 228711. Il faut également alimenter et brancher un câble à 2 conducteurs 18 AWG non blindé, similaire
à OLFLEX ® 190 (OLFLEX 190, numéro de référence 601802) d'une longueur suffisante pour relier la source de
courant au CNC ou à d'autres équipements, plus environ 60 cm de câble pour le branchement d'alimentation interne.
1. Sur l'extrémité du câble devant être branchée dans la source de courant, dénuder la gaine extérieure du fil sur
7,6 cm. Dénuder ensuite 1,3 cm d'isolant sur chaque fil.
2. Sertir une cosse ronde isolée M4 (nº 8) à l'extrémité du fil nº 1 (fil négatif) et une cosse ronde isolée M8 (5/16 po)
à l'extrémité du fil nº 2 (fil positif).
3. Utiliser une perceuse avec une mèche 19/32 pour percer le trou au point d'accès sur le panneau arrière. Faire
attention de n'endommager aucun composant.
4. Retirer la vis retenant le fil de l'électrode (J28) au circuit imprimé.
5. Placer la cosse ronde du fil nº 1 (fil négatif) sur le dessus de la cosse ronde du fil de l'électrode.
6. Fixer les deux fils du transformateur au panneau d'alimentation à l'aide de la vis retirée précédemment. Serrer la vis
à un couple de 23 kg cm.
Bulletin de service sur le terrain

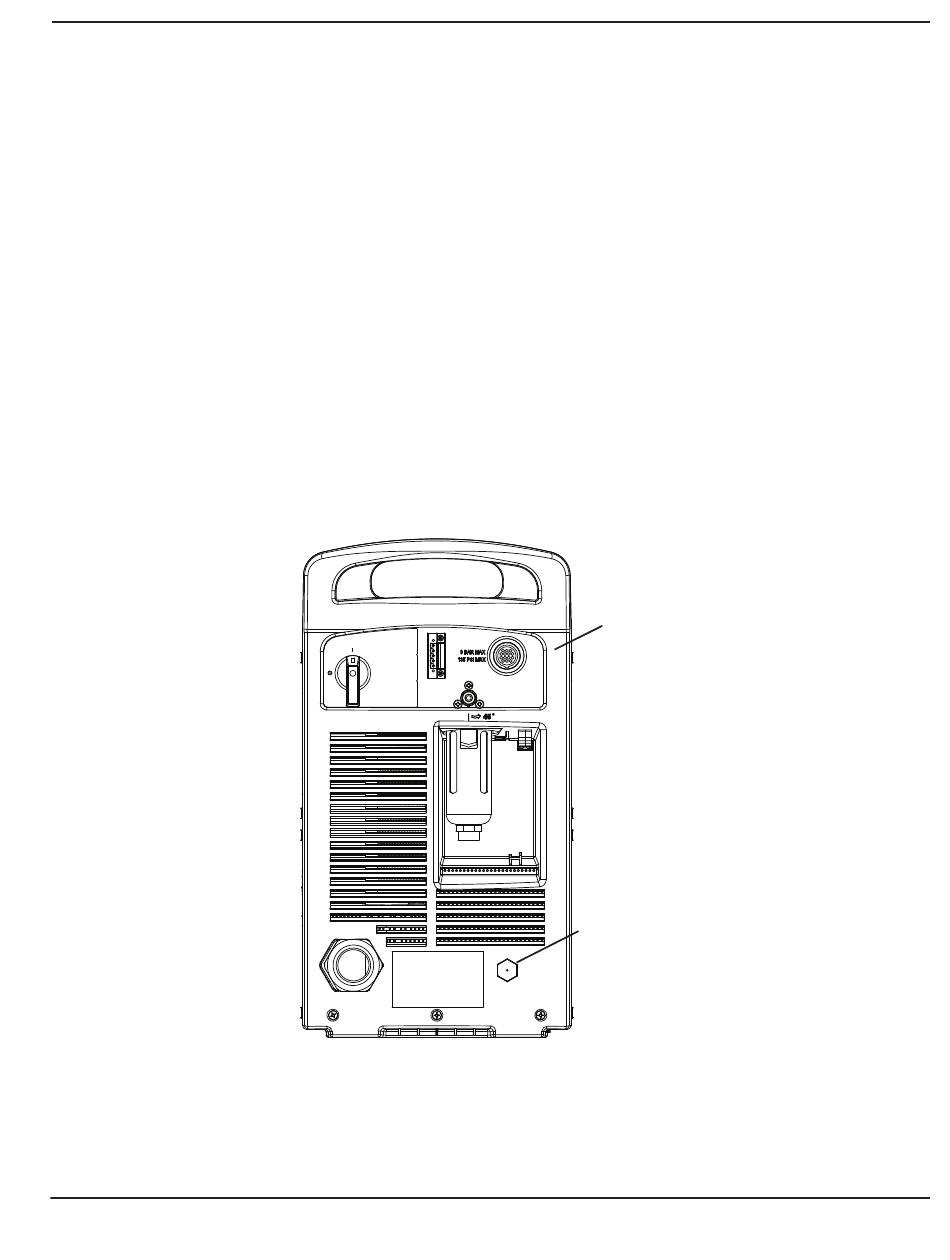

Panneau
arrière
Point d'accès
a-7
