Interface de machIne pour accès à la tensIon d'arc brute
Accès à la tension d'arc brute (systèmes Powermax65/85)
Afin d'accéder à la tension d'arc brute, il faut installer le serre-câble (nº de référence 008279) contenu dans le nº
de kit 228711. Il faut également brancher un câble à 2 conducteurs 18 AWG non blindé, similaire à OLFLEX ® 190
(OLFLEX 190, numéro de référence 601802) d'une longueur suffisante pour relier la source d'alimentation au CNC
ou à d'autres équipements, plus environ 60 cm de câble pour le branchement d'alimentation interne.
1. Sur l'extrémité du câble devant être branchée dans la source de courant, dénuder la gaine extérieure du fil sur
7,6 cm. Dénuder ensuite 1,3 cm d'isolant sur chaque fil.
2. Sertir une cosse ronde isolée nº 8 (M4) à l'extrémité du fil nº 1 (fil négatif) et une cosse ronde isolée de ¼ po (M6)
à l'extrémité du fil nº 2 (fil positif).
3. Utiliser une perceuse avec une mèche 19/32 pour percer le trou au point d'accès sur le panneau arrière. Faire
attention de n'endommager aucun composant.
Bulletin de service sur le terrain

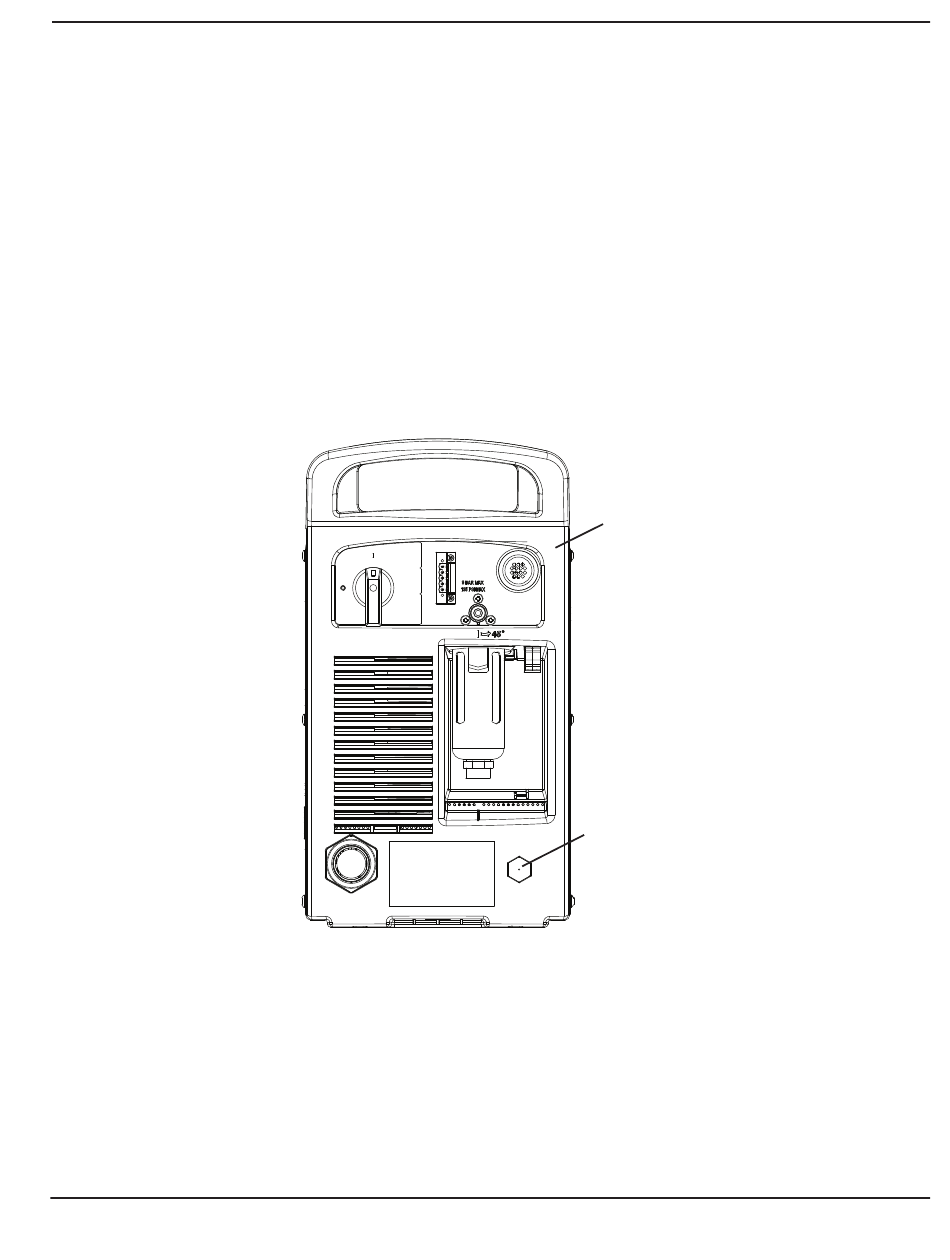

Panneau
arrière
Point d'accès
