Interface de machIne pour accès à la tensIon d'arc brute
11. À partir du côté ventilateur de la source de courant, saisir l'extrémité du câble. Tirer soigneusement pour faire
passer toute la longueur du câble à travers l'ouverture tout en poussant le câble dans l'ouverture du côté panneau
d'alimentation. Laisser suffisamment de câble du côté panneau d'alimentation pour acheminer les fils le long de la
base de la source de courant.

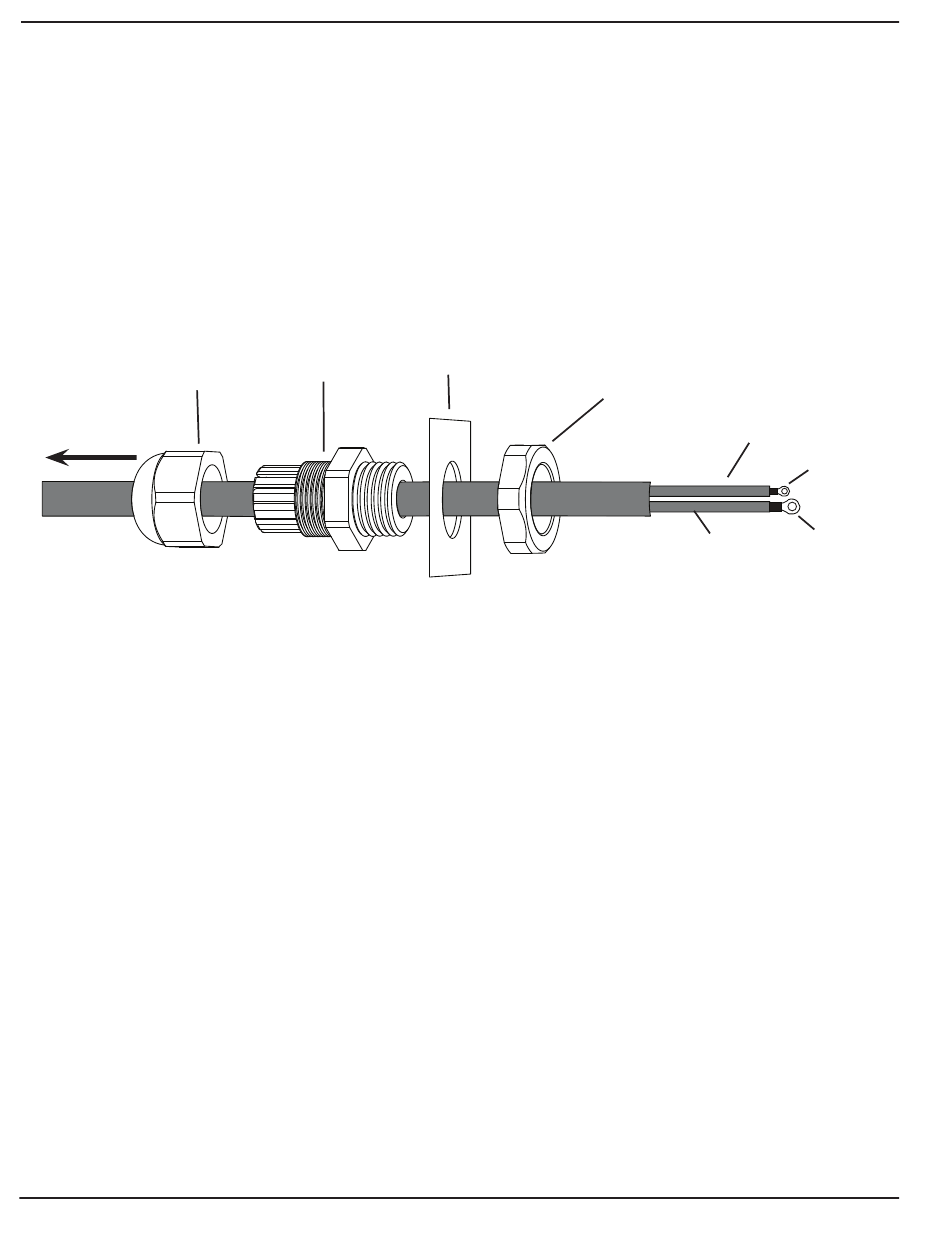

12. Passer le câble dans l'écrou du serre-câble, le point d'accès du panneau arrière, le serre-câble et l'écrou de
rétention du serre-câble. Tirer le câble dans le serre-câble, en laissant suffisamment de câble pour qu'il repose au
fond de la source de courant sans qu'il y ait de tension dans le câble.
13. Fixer le serre-câble sur l'intérieur de la source de courant à l'aide de l'écrou de rétention du serre-câble. Serrer à la
main, puis de nouveau un peu plus.
14. Serrer l'écrou de rétention du serre-câble sur le serre-câble afin de fixer le câble en place.
Écrou de rétention
du serre-câble
Direction du câble
15. Fixer le transformateur à la base de la source de courant à l'aide des deux vis. Serrer les vis à un couple de 23,0 kg cm.
16. Pousser le carénage de ventilation sur le boîtier du ventilateur.
17. Reconnecter les deux fils du transformateur au panneau d'alimentation. Serrer les vis à un couple de 34,6 kg cm.
18. Après avoir remis en place la barrière de composant et le couvercle de la source de courant dans les sections
qui suivent, vous pouvez raccorder l'autre extrémité du câble à l'équipement conformément aux instructions du
fabricant.
Note 1 : la sortie du panneau diviseur de tension interne est conçue pour éviter tout risque de choc électrique, problème
d'énergie et d'incendie et respecte la plupart des codes et normes pour le câblage externe hors du coffret
électrique. Les directives relatives au câblage externe pour une tension d'arc brute non protégée doivent être
révisées et approuvées par le service d'inspection local au moment de l'installation et avant l'utilisation.
Les bornes de câblage et les connexions de la tension d'arc brute ne doivent pas être exposées à un contact
accidentel sous des conditions normales ou de défaut unique. Le câblage externe d'une tension d'arc brute non
protégée (aucun diviseur de tension dans la source de courant) passé à l'intérieur de tuyaux entre les coffrets
électriques respectera généralement tous les codes et normes électriques internationaux. Si les risques liés
à la tension électrique active sont ignorés, les problèmes d'accessibilité et de défaut unique de cette sortie
non protégée peuvent causer la mort ou un incendie.
Note 2 : un panneau diviseur de tension à l'intérieur de la CNC ne protège que la CNC et NE protège PAS le câblage
externe entre la source de courant et la CNC. Une protection de surintensité peut être nécessaire afin de
protéger l'utilisateur ou la machine durant des défaillances.
Note 3 : le câblage externe hors du coffret électrique doit être adapté à l'installation et respecter les codes locaux et
nationaux (NFPA 70 NEC, NFPA 79, le Code canadien de l'électricité, CSA/CAN E60974-1, IEC 60204-1 et
BS 7671 par exemple) ou autres codes ou normes s'appliquant au site d'installation hébergeant l'équipement.
a-6
Panneau arrière de la
source de courant
Serre-câble
Écrou du serre-câble à l'intérieur
de la source de courant
Fil nº 1 (–)
Fil nº 2 (+)
Bulletin de service sur le terrain
BagueM4 (nº 8)
BagueM6
(¼ po)
