Structure et fonctionnement
Raccord torche pour soudage
Pos. Symbole Description
7
5.3.2
Variante de raccordement Microplasma 20, -50
Pos. Symbole Description
1
2
3
4
5
6
7
20
0
Prise de raccordement (4 mm / 0,16 inch)
Courant arc pilote
0
Raccord (M12x1)
Amenée du liquide de refroidissement (bleu)
Raccord (M12x1)
Retour du liquide de refroidissement (rouge)
Raccord (G 1/4" LH)
Gaz de protection (jaune)
Raccord (G 1/4" RH)
Gaz plasma (rouge)
Prise de raccordement (9 mm / 0,35 inch)
Raccord du courant de soudage
Prise de raccordement (5 broches)
Ligne pilote
Prise de raccordement (4 mm / 0,16 inch)
Courant arc pilote

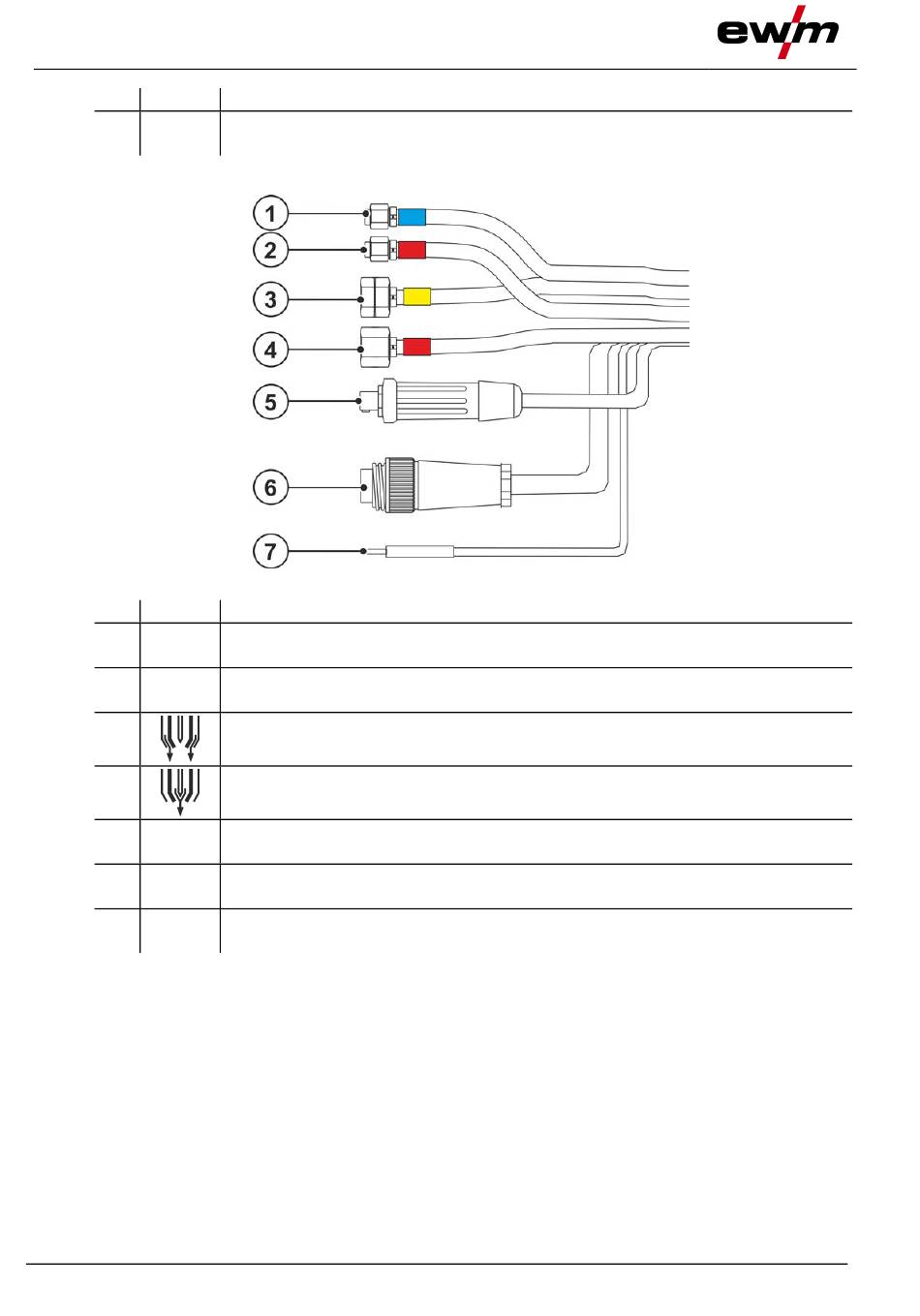

Illustration 5-5
099-008232-EW502
18.03.2025
