Demonteren van de zijgeleider
Gebruik een Torxsleutel T20 voor het losschroeven van
het afneembaar profiel
kan deels los gemaakt worden en in het afneembaar profiel
van de zijgeleider blijven.

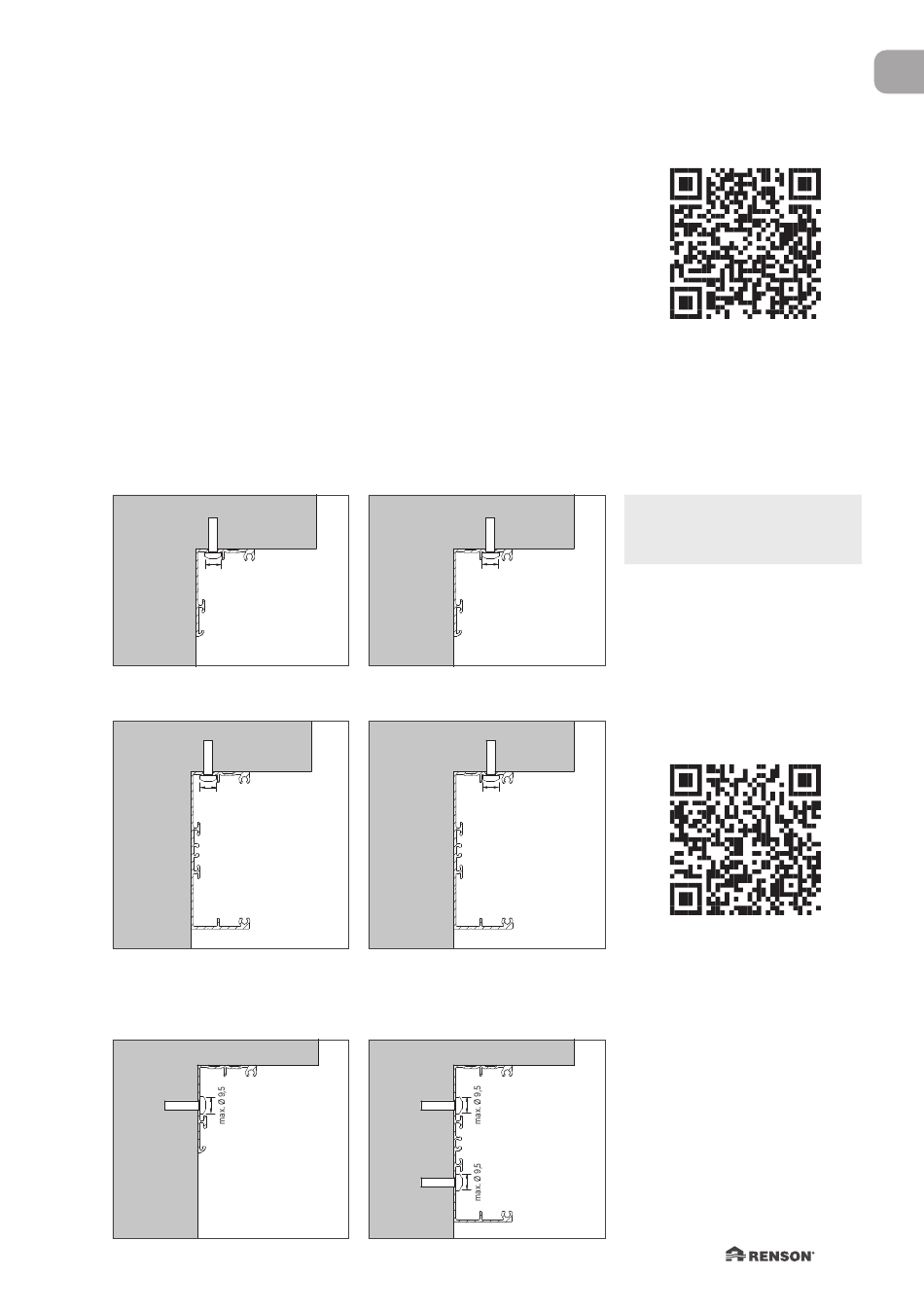

Doorboren van het vast profiel van de zijgeleider
Er zijn 2 schroefposities om optimaal te kunnen
bevestigen op verschillende types ramen (ALU / PVC / ...).
Beide posities worden aangeduid op de tekeningen.
MONTAGE OP RAAM (ALU)
MONTAGE OP RAAM (ALU)
Er zijn 2 mogelijkheden voor montage van de zijgeleider:
MONTAGE OP RAAM (ALU)
MONTAGE OP RAAM (ALU)
1. Montage via achterzijde, tegen het raamprofiel
• Smalle geleider
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
• Diepe geleider
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
MONTAGE OP ZIJKANT
2. Montage zijdelings, tegen de achterliggende constructie
• Smalle geleider
Montage op zijkant
van de zijgeleider. De schroef
➁
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
MONTAGE OP ZIJKANT
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
• Diepe geleider
Montage op zijkant
Fixscreen
Go MS 7
®
Bekijk het filmpje:
Max. hoogte van de
schroefkop = 4 mm
Bekijk het filmpje:
Bij een diepe geleider met
zijdelingse montage is
1 schroef voldoende,
geplaatst naargelang de
positie van het doek. De
tekening toont de beide
mogelijkheden.
NL
7
