Démontage des coulisses
Démontez d'abord le profil amovible
une clé torx 20.
La vis peut être partiellement desserrée et rester dans le
profil amovible de la coulisses.

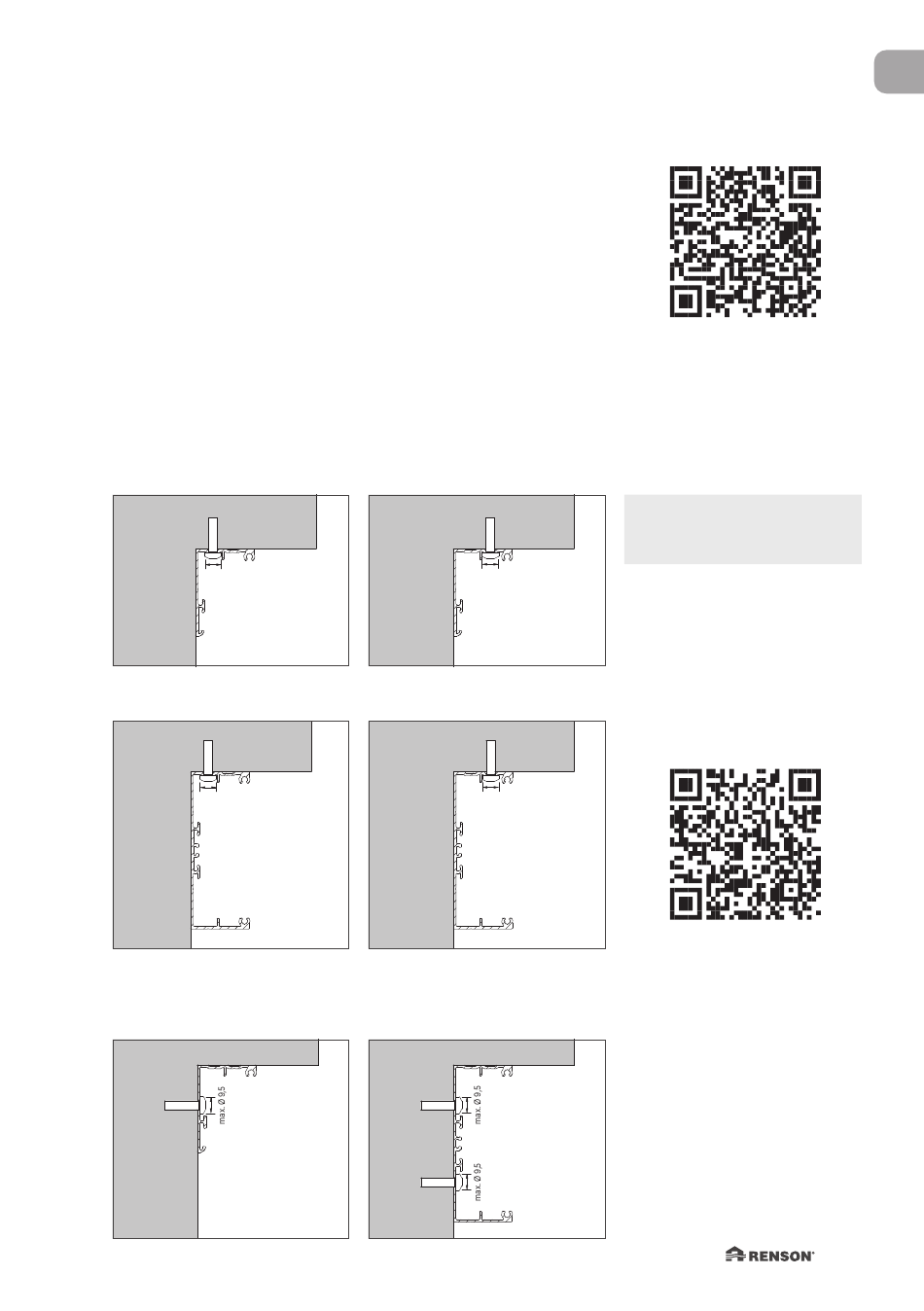

Perçage des coulisses profile fixe
Il y a 2 positions de vis pour une fixation optimale sur
différents types de fenêtres (ALU / PVC / ....). Les deux
positions sont indiquées sur les dessins.
MONTAGE OP RAAM (ALU)
MONTAGE OP RAAM (ALU)
Il y a 2 options pour le montage des coulisses :
MONTAGE OP RAAM (ALU)
MONTAGE OP RAAM (ALU)
1. Fixation de la coulisse par l'arrière
• Coulisse étroite
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
• Coulisse profonde
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
MONTAGE OP ZIJKANT
2. Fixation latérale
• Coulisse étroite
Montage sur le côté
de la coulisse avec
➁
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC)
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
MONTAGE OP ZIJKANT
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
max. Ø 9,5
• Coulisse profonde
Montage sur le côté
Fixscreen
Go M 7
®
Regardez le film :
Hauteur max. de la tête
de vis = 4 mm
Regardez le film :
Pour la coulisse profonde
avec montage latéral,
1 vis suffit, placée en
fonction de la position de la
toile. Le dessin montre les
deux possibilités.
FR
23
