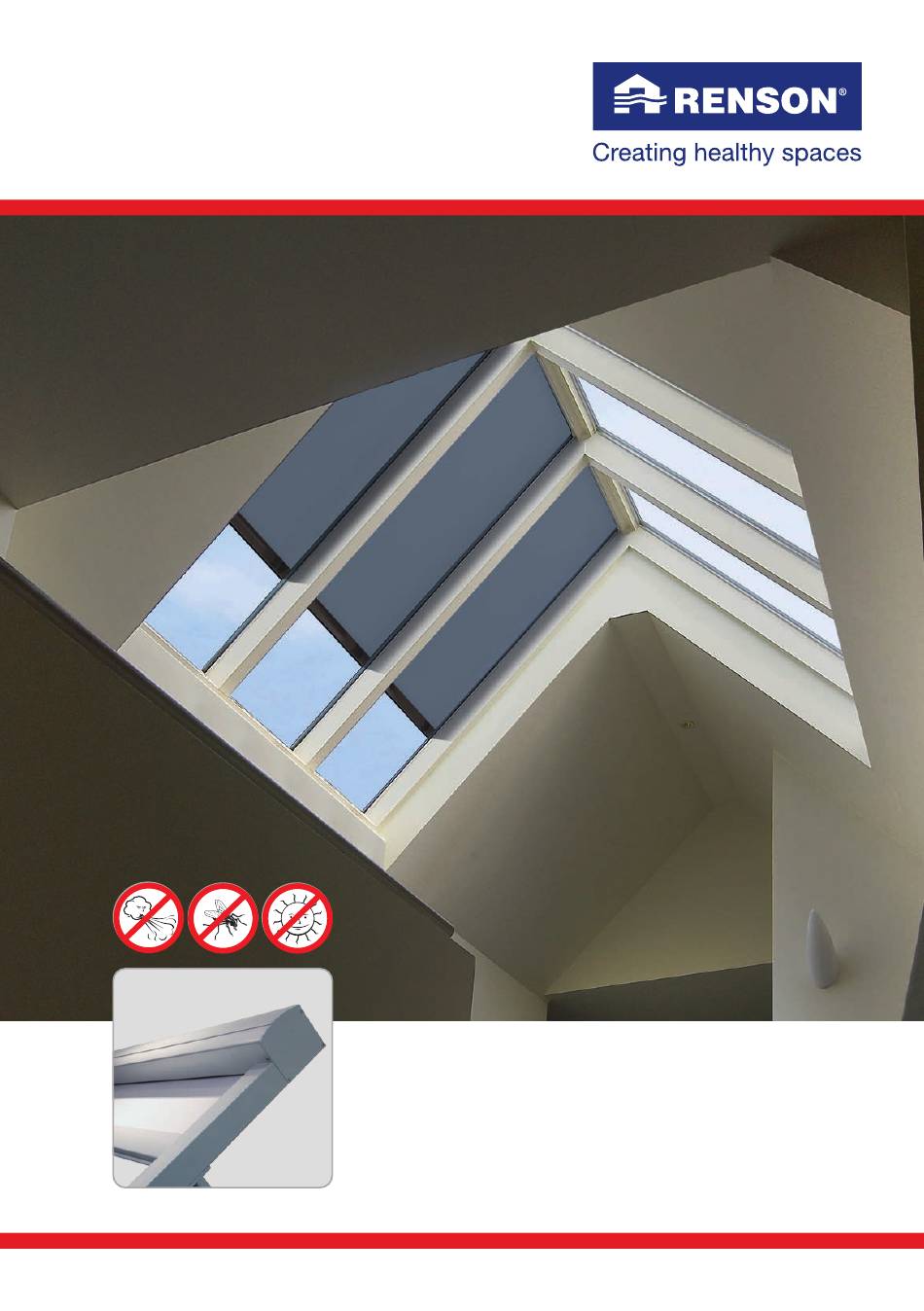

  • Page 1 Topfix ® Montage-instructies Instructions de montage...

  • Page 2: Table Des Matières

    Topfix ® Inhoudstafel 1 • Topfix enkel ....................3 ® 1.1 • Montage van de zijgeleider met montagevoeten ........4 1.2 • Rechtstreekse montage van de zijgeleider ..........6 1.3 • Leggen van het koord en afregelen van de voorspanning ......7 2 •...

  • Page 3: Topfix ® Enkel

    Topfix ® 1 • Topfix enkel ® De Topfix kan op verschillende manieren gemonteerd worden. Top-bottom, met de kast Bottom-top, met de kast Kast zijwaarts, dit is enkel bovenaan. onderaan. Dit enkel voor mogelijk met een hellingshoek binnentoepassingen. van 0-45°.

  • Page 4: Montage Van De Zijgeleider Met Montagevoeten

    Topfix ® 1.1 • Montage van de zijgeleider met montagevoeten ➊ Volgens het type veranda, bovenliggend of onderliggend glas (of polycarbonaat (PC)), bevestigt u de bijgeleverde montagevoeten. Let op een voldoende bevestiging van de vijzen voor een goede verankering in de drager.
  • Page 5 Topfix ® ➌ ➍ ➎ Schuif de zijgeleiders over de montagevoeten naar hun uiteindelijke positie. Zet ze voorlopig lichtjes vast. Plaats de veertjes op de mon- Open de kast. Draai de tagevoeten om te voorkomen schroef in de pen van de dat de zijgeleider wegschuift kast los.

  • Page 6: Rechtstreekse Montage Van De Zijgeleider

    Topfix ® 1.2 • Rechtstreekse montage van de zijgeleider ➋ ➌ ➊ Boor de zijgeleider voor. Boor de zijgeleider voor. Open de kast. Draai de Eerst met een boor diameter Eerst met een boor diameter schroef in de pen van de 5.5 (door 3 ribben) daarna...

  • Page 7: Leggen Van Het Koord En Afregelen Van De Voorspanning

    Topfix ® 1.3 • Leggen van het koord en afregelen van de voorspanning ➊ ➋ ➌ Clamcleat Katrolwiel Schuif de PVC-innerrail in de Leg het koord in het keer- Neem het koord en leg dit zijgeleider en over de rits die wielblok.
  • Page 8 Topfix ® Breng de voorspanning aan op de veren in de onderlat. Maak ➏ het touw los uit de clamcleat en trek de veer uit zodat het katrolwiel overeenkomt met de zwarte strip. Leg het touw weer vast in de clamcleat (controleer of de zijkant van het katrolwiel gelijk komt met de zijkant van de zwarte strip).

  • Page 9: Topfix ® Gekoppeld

    Topfix ® 2 • Topfix gekoppeld ® De Topfix kan op verschillende manieren gemonteerd worden. Top-bottom, met de kast Bottom-top, met de kast Kast zijwaarts, dit is enkel bovenaan. onderaan. Dit enkel voor mogelijk met een hellingshoek binnentoepassingen. van 0-45°.

  • Page 10: Montage Van De Zijgeleiders En Kast

    Plaats de geleiders (zijgeleiders en koppelgeleider) op de veranda of lichtstraat (zie montage-instructies Topfix enkel). ➌ ➋ ➍ Breng de Topfix met verpak- Schuif de kast aan 1 zijde Schuif de kast in het midden king en plank op de veranda gedeeltelijk in de zijgeleider: gedeeltelijk op de koppel- of lichtstraat.
  • Page 11 Schuif de kast aan de Schuif de kast volledig door Schroef de kast van de andere zijde in de zijgelei- in de geleiders. Topfix vast op de geleiders der. Zorg dat het touw mooi met een inbussleutel 5 (M8- onder het richtwiel gaat. ISO7380).

  • Page 12: Leggen Van Het Koord En Afregelen Van De Voorspanning

    Topfix ® 2.2 • Leggen van het koord en afregelen van de voorspanning ➊ ➋ ➌ Is dit niet het geval dan kan dit bijgeregeld worden aan de doekrol waarin zich geen motor bevindt. Deze moeten symmetrisch gekop- peld zijn d.w.z. dat de...
  • Page 13 Topfix ® Sluit de zijgeleiders af en schroef deze vast met de voorziene ➒ ➍ inbusschroeven M4x25 (inbussleutel 3). Laat de screen tot in zijn onderste eindpunt uitlopen (doek is volledig zichtbaar in deze positie). Breng de voorspanning aan op de veren in de onderlat. Maak ➓...

  • Page 14: Elektrische Bediening

    Topfix ® 3 • Elektrische bediening 3.1 • Technische kenmerken van de motoren Parameter Waarde Voedingsspanning 230 Volt AC Stroomsterkte 0,4 à 1,5 Ampère (volgens type motor) Vermogen 90 à 300 Watt (volgens type motor) Beschermingsklasse IP 44 Maximale looptijd ca.

  • Page 15: Eindafstelling Van De Eindpunten Van De Motor

    Topfix ® 4 • Eindafstelling van de eindpunten van de motor De eindpunten worden niet vooraf afgeregeld. Voor meer informatie zie de montage-instructies van de motor. Tip: in geval dat de elektriciteitswerken pas na de montage van de zonwering plaatsvinden, kan een voorlopige stroomkabel gebruikt worden om de eindpunten van de zonwering in te stellen.

  • Page 16: Onderhoud

    Topfix ® 6 • Onderhoud (zie ook ons garantiecertificaat*) Het systeem behoeft weinig onderhoud, maar om jarenlang te genieten van uw systeem adviseren wij wel volgende zaken: • Mocht het doek bij een onverwachte bui nat worden, kunt u het scherm gerust oprollen om nadien, bij beter weer, het scherm terug af te rollen om te laten drogen.

  • Page 17: Afdanking Van Het Product

    Topfix ® 7 • Afdanking van het product Uw screen kan volledig worden gerecycled. Informeer u bij uw gemeente of dichtstbijzijnde recyclingstation over de lokale milieuvoorschriften. Bij het demonteren van de screen dient u de installatie spanningsloos te maken. Materialen moeten gescheiden worden bij de vernietiging van het product. Brandbare materialen...
  • Page 18 Topfix ® Table des matières 1 • Topfix simple ................... 19 ® 1.1 • Montage de la coulisse avec des pieds de montage ......20 1.2 • Montage direct de la coulisse ............22 1.3 • Pose du cordon et réglage de la prétension ......... 23 2 •...

  • Page 19: Topfix ® Simple

    Topfix ® 1 • Topfix simple ® Le Topfix peut être monté de différentes façons. Top-bottom avec le caisson Bottom-top avec le caisson en Caisson latéral incliné, ceci en haut. bas. Ceci uniquement pour les est uniquement possible avec applications à l’intérieur.

  • Page 20: Montage De La Coulisse Avec Des Pieds De Montage

    Topfix ® 1.1 • Montage de la coulisse avec des pieds de montage ➊ Selon le type de véranda, structure à fleur ou structure en épine (ou polycarbonate (PC)), vous fixez les pieds de montage fournis. Attention à une fixation suffisante des vis pour un bon ancrage dans le support.
  • Page 21 Topfix ® ➌ ➍ ➎ Amenez les coulisses latérales dans leur position définitive via les pieds de mon- tage. Fixez-les provisoirement sans serrer. Placez les ressorts sur les Ouvrez le caisson. Dévissez pieds de montage pour la vis dans la tige du cais- éviter que la coulisse glisse...

  • Page 22: Montage Direct De La Coulisse

    Topfix ® 1.2 • Montage direct de la coulisse ➋ ➌ ➊ Préforez la coulisse latérale. Préforez la coulisse latérale. Ouvrez le caisson. Dévissez D’abord avec un foret de D’abord avec un foret de la vis dans la tige du cais- diamètre 5.5 (à...

  • Page 23: Pose Du Cordon Et Réglage De La Prétension

    Topfix ® 1.3 • Pose du cordon et réglage de la prétension ➊ ➋ ➌ Taquet Poulie Insérez la coulisse interne en Posez le cordon dans le bloc Prenez le cordon et posez-le HPVC dans la coulisse laté- de roue de renvoi.
  • Page 24 Topfix ® Soumettez les ressorts à la prétension dans la barre de ➏ charge. Détachez le cordon du taquet et tirez le ressort vers l’extérieur de manière à ce que la roue de poulie coïncide avec le trait noir. Refixez le cordon dans le taquet (contrôlez si le côté...

  • Page 25: Topfix ® Couplé

    Topfix ® 2 • Topfix couplé ® Le Topfix peut être monté de différentes façons. Top-bottom avec le caisson Bottom-top avec le caisson en Caisson latéral incliné, ceci en haut. bas. Ceci uniquement pour les est uniquement possible avec applications à l’intérieur.

  • Page 26: Montage Van De Zijgeleiders En Kast

    Topfix ® 2.1 • Montage van de zijgeleiders en kast ➊ Placez les coulisses (coulisses latérales et d’accouplement) sur la véranda ou le puit de lumière (voir instructions de montage Topfix simple). ➌ ➋ ➍ Amenez le Topfix avec Coulissez le caisson d’un Coulissez le caisson au cen- l’embal lage et la planche...
  • Page 27 ➎ ➏ ➐ Coulissez le caisson de Coulissez le caisson complè- Fixez le caisson du Topfix sur l’autre côté dans la coulisse tement dans les coulisses. les coulisses à l’aide d’une latérale. Faites en sorte que clé Allen n°5 (M8-ISO7380).

  • Page 28: Pose Du Cordon Et Réglage De La Prétension

    Topfix ® 2.2 • Pose du cordon et réglage de la prétension ➊ ➋ ➌ Si ce n’est pas le cas, ceci peut être ajusté au niveau du tube d’enroulement qui ne comporte pas de moteur. Ceux-ci doivent être accouplés symétrique ment, c’est-à-dire...
  • Page 29 Topfix ® Fermez les coulisses latérales et fixez-les avec les vis à six ➒ ➍ pans creux prévues M4x25 (clé Allen n°3). Déroulez le store jusqu’à son point d’arrêt inférieur (la toile est totalement visible dans cette position). Soumettez les ressorts à la prétension dans la barre de ➓...

  • Page 30: Commande Électrique

    Topfix ® 3 • Commande électrique 3.1 • Caractéristiques techniques des moteurs Paramètre Valeur Tension 230 Volt AC Ampérage 0,4 à 1,5 Ampère (selon le type de moteur) Puissance 90 à 300 Watt (selon le type de moteur) Classe de protection du moteur...

  • Page 31: Réglage Des Fins De Course Du Moteur

    Topfix ® 4 • Réglage des fins de course du moteur Les fins de course ne sont pas réglées à l’avance. Pour davantage d’information, reportez-vous aux instructions de montage du moteur. Conseil : au cas où les travaux d’électricité n’ont lieu qu’après le montage du screen, un câble conducteur temporaire peut être utilisé...

  • Page 32: Entretien

    Topfix ® 6 • Entretien (voir aussi notre certificat de garantie*) Le système demande peu d’entretien mais pour pouvoir profiter pendant des années de votre système, nous vous conseillons ceci: • Si la toile est mouillée à cause d’une averse inattendue, vous pouvez refermer votre store sans crainte et, quand le temps s’améliore, la dérouler pour la faire sécher.

  • Page 33: Elimination Du Produit

    Topfix ® 7 • Elimination du produit Votre screen est entièrement recyclable. Informez-vous auprès de votre commune ou de la déchet- terie au sujet des prescriptions locales en matière d’environnement. Lors du démontage du screen vous devez débrancher l’installation. Les matériaux doivent être triés lors de la destruction du produit. Les matériaux inflammables...
  • Page 34 Topfix ®...
  • Page 35 Topfix ®...
  • Page 36 Toutes les photos représentées illustrent un cliché d’une situation à un moment donné. Le produit réel peut varier suite à une adaptation éventuelle. Renson se réserve le droit d’apporter des modifications techniques au produit présenté. ® Vous pouvez télécharger les brochures les plus récentes sur www.renson.eu *L6000034*...
