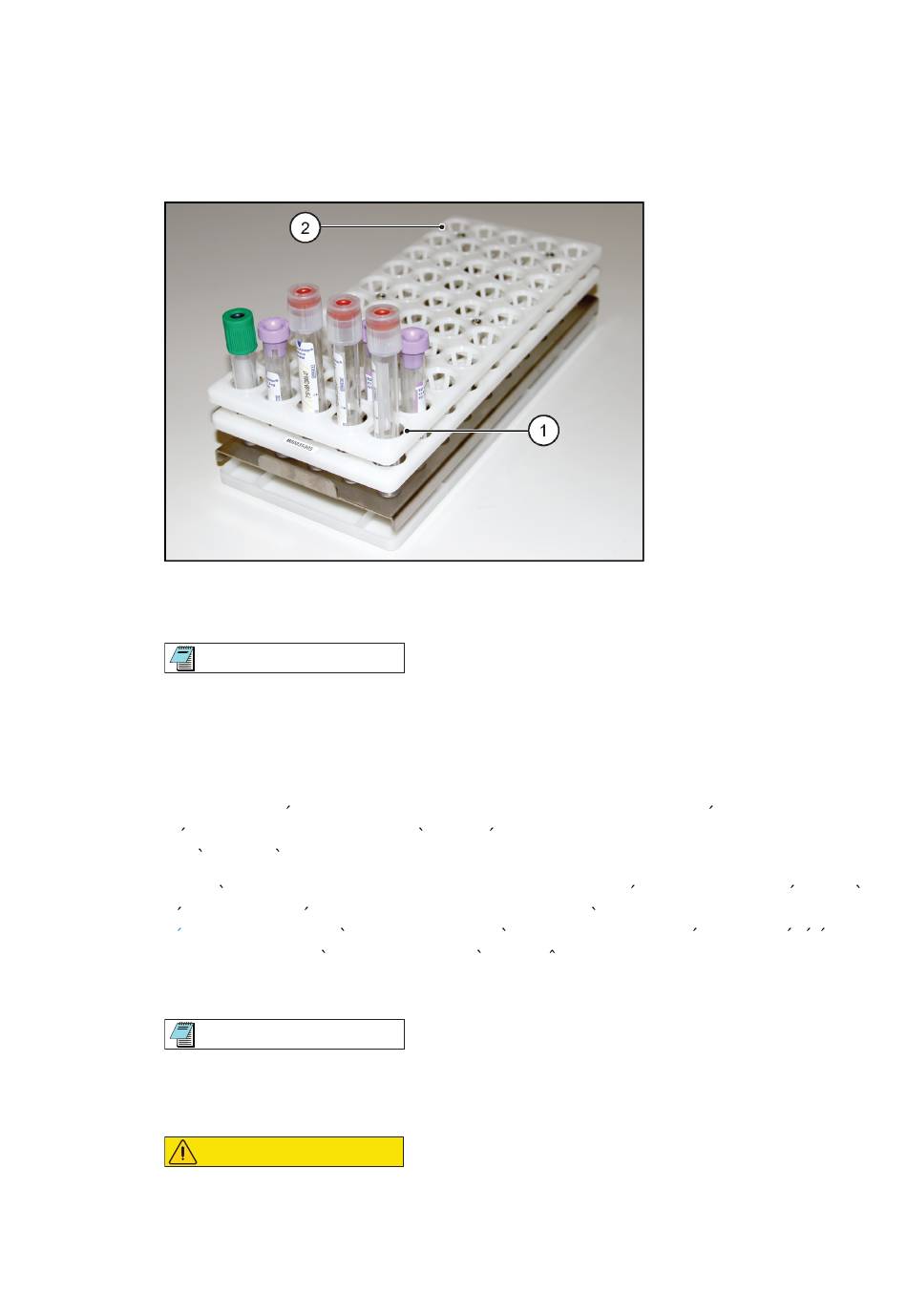

Figure 7 Positions des tubes dans le portoir de sortie
1. Position du tube nº 50 dans la rangée nº 10
2. Position du tube nº 1 dans la rangée nº 1
Remarque
Les numéros de position des tubes sont marqués sur le portoir à côté des orifices des
tubes.
Module de débouchage
Le module de débouchàgé permet de retirer les bouchons des tubes d'échàntillon des tubes
d'échàntillon individuels. Le systémé de débouchàgé saisit le bouchon, le fait pivoter et le
soulévé jusqu'à le retirer du tube.
Le systémé jette le bouchon par le toboggan du module de débouchàgé dans un récipiént à
déchéts contàminés fourni par le client (reportez-vous à la
débouchàgé). Si le systémé ne parvient pas à retirer le bouchon, l'opéràtion est répétéé
deux fois. Si le problémé persiste, le systémé s'àrrété, active une balise clignotante et une
alarme.
Remarque
Le module de débouchage détecte également les tubes d'échantillon sans bouchon et
les envoie directement vers le module de connexion DxI.
Attention
Le récipient à déchets contaminés doit être vidé fréquemment afin d'éviter tout
débordement et reflux.
