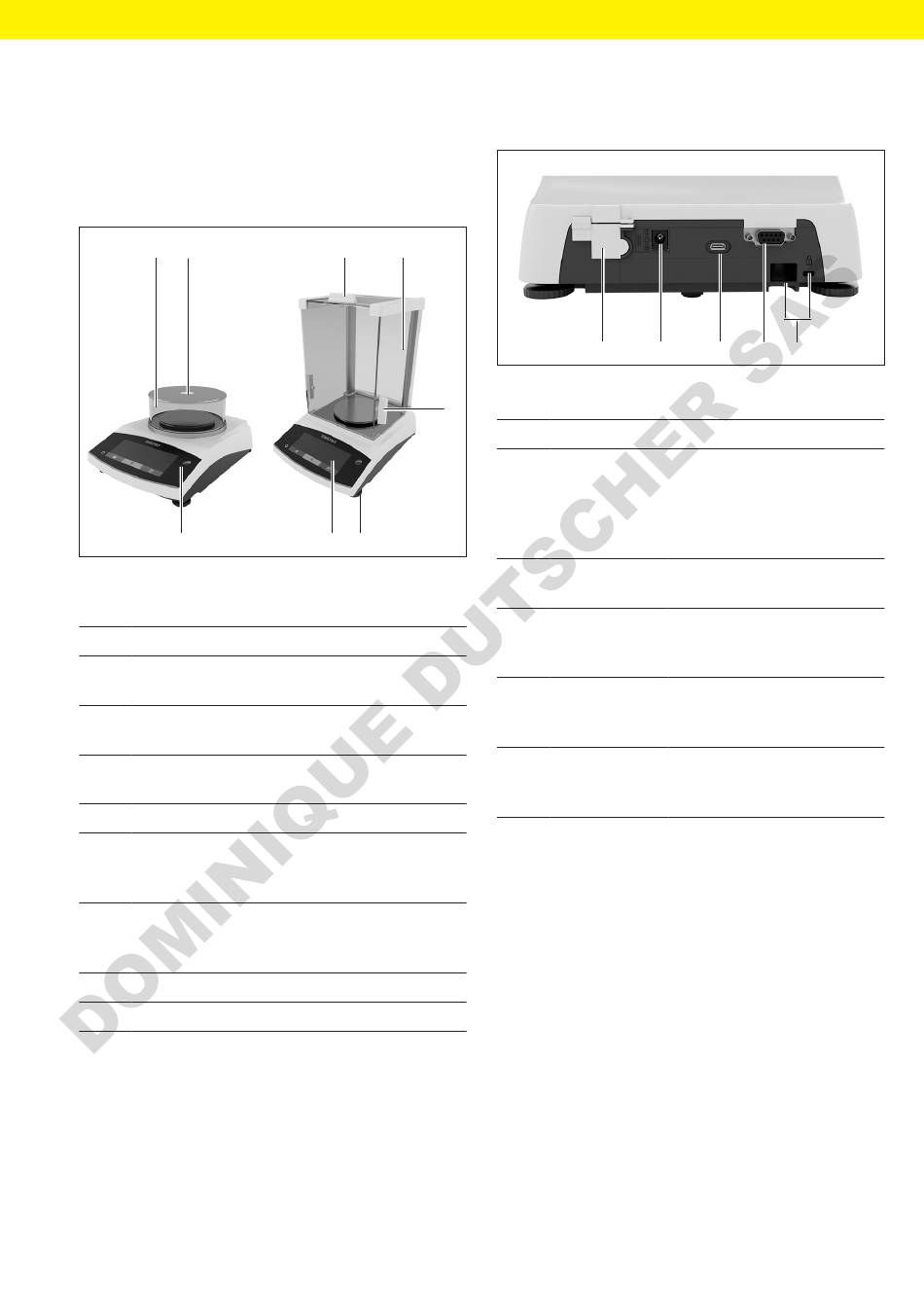

Gerätebeschreibung
3.1
Geräteübersicht
1
2
8
Abb. 1: Präzisionswaage mit rundem Windschutz und Analysenswaage
mit Analysenwindschutz (Beispiel)
Pos .
Bezeichnung
1
Runder Wind-
schutz
2
Deckel runder
Windschutz
3
Deckschieber
4
Seitenscheibe
5
Seitenschieber
6
Stellfuß
7
Bedieneinheit
8
Libelle
3
4
5
7
6
Beschreibung
Dient zum manuellen
Öffnen der Deckscheibe
Dient zum manuellen
Öffnen der Seitenschei-
be
Dient zum Nivellieren
der Waage, manuell ein-
stellbar
3.2
Geräteanschlüsse
1
2
Abb. 2: Präzisionswaage mit rundem Windschutz (Rückansicht)
Pos .
Bezeichnung
Beschreibung
1
Verriege-
Schützt das Gerät gegen
lungsschalter
Veränderungen der Geräte-
einstellungen. Ist bei
konformitäts bewerteten
Geräten versiegelt.
2
Spannungs-
Anschluss für Spannungs-
versorgung
versorgung des Geräts
3
USB-C-An-
Für den Anschuss an einen
schluss
Drucker, PC oder eine
Zweitanzeige
4
RS232-An-
9-polig, für den Anschluss
schluss
an einen Drucker, PC oder
eine Zweitanzeige
5
Befestigungs-
Für den Anschluss einer
buchse
einer Diebstahlsicherung
oder eines Kensington-Lock
Betriebsanleitung Entris® BCE
Gerätebeschreibung
3
4
5
57
