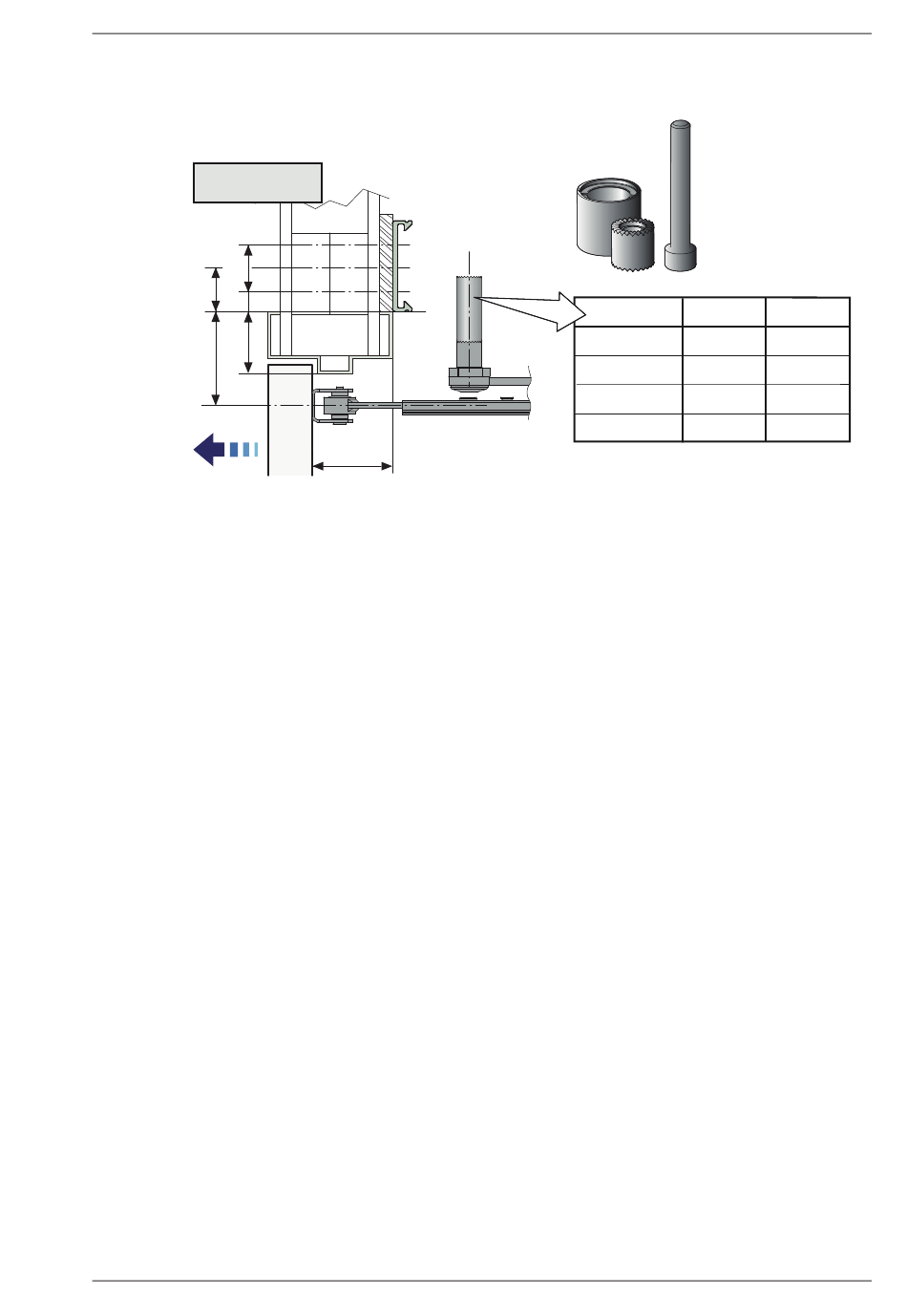

12.1 Bras d'entraînement PUSH
PUSH
37
33
14
X
Y
Remarque: La mesure Y doit être réduite de 20 mm si l'adaptateur inférieur du kit DAB805LA est
utilisé.
1020527-DIfr-FR-6.0
C L
2
0 - 367
Décalage
Edition 2024-11-30
12 Installation mécanique
X
_
2 - 25 mm
25 - 45 mm
20 mm
45 - 75 mm
50 mm
75 - 95 mm
70 mm
Y
51 mm
71 mm
101 mm
121 mm
