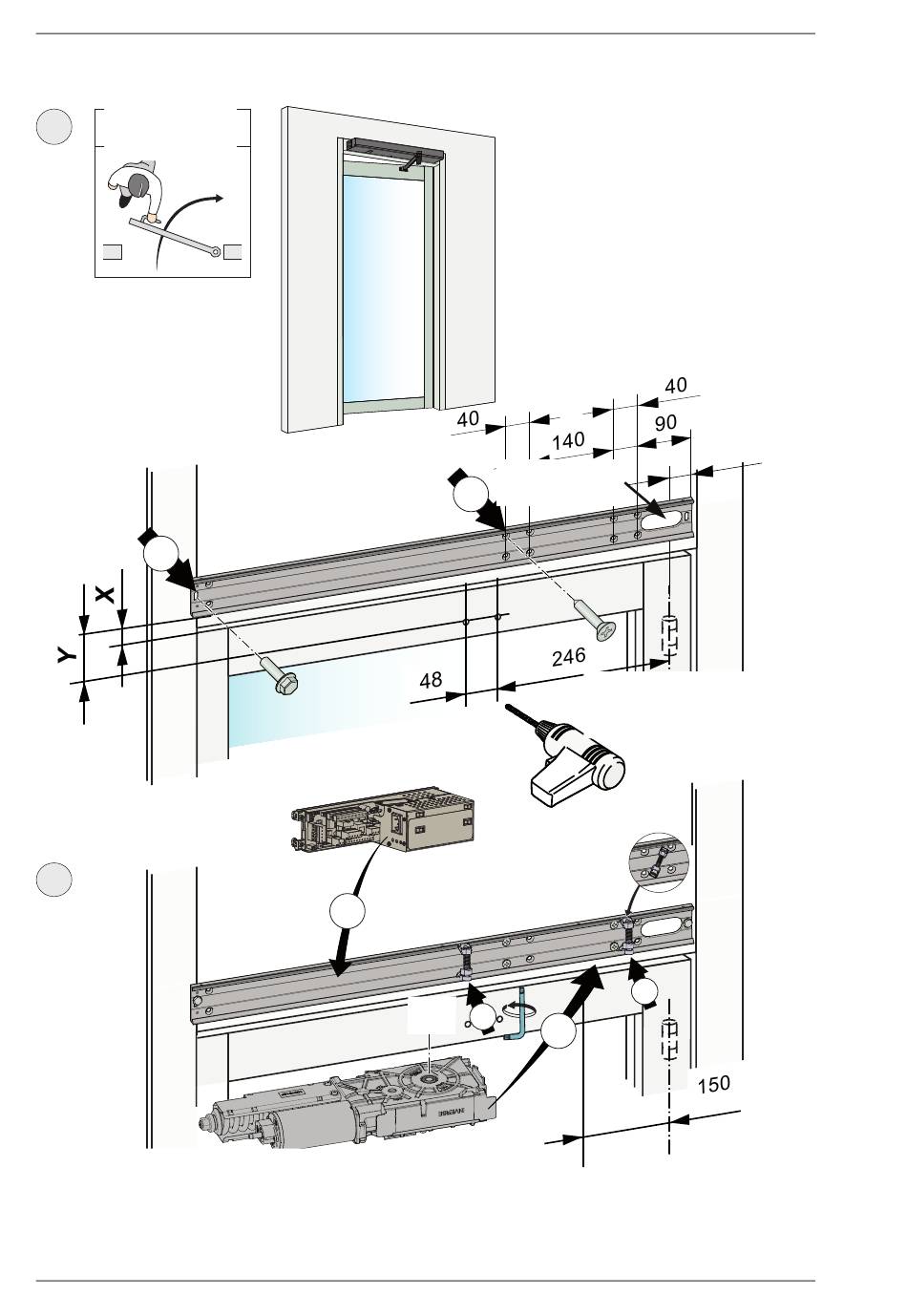

12 Installation mécanique
Suite. "Opérateur INVERSÉ avec système de bras PUSH"
DIN
A
DIN Left
Gauche
2
B
Remarque ! Faire attention lors de l'installation de l'unité d'entraîne-
ment avec la butée de bras en dessous. Il existe un risque de
desserrage et de chute de la butée de bras.
60
2x
5
C L 2
Edition 2024-11-30
Entrée des
2
câbles
4x
2x
Remarque ! La tête de vis doit
être au même niveau que la
surface de la plaque arrière.
3
4
8 Nm
C L 2
(mm)
(mm)
4 0
C L 1
3
C L 1
