6. Extension pour traumatologie

Le RotexTable® peut être conçu pour une prise en charge trau-
matologique des jambes. L'extension pour traumatologie permet
de pratiquer une intervention sur les jambes du patient sous
observation radioscopique dans le sens vertical ou horizontal. Le
RotexTable® peut donc ainsi être utilisé pour, par exemple, le trai-
tement des fractures de la jambe.
Les instructions d'utilisation fournies précédemment pour le
modèle normal sont également valables pour un Rotex Table®
équipé de l'extension pour traumatologie. Lorsque le Rotex-
Table® est conçu pour une prise en charge traumatologique,
le système coulissant du modèle normal est remplacé par un
système coulissant double face. En fonction des tâches devant
être effectuées, le système coulissant double face permet de fixer
le dispositif de rotation sur la face avant ou la face arrière de la
traverse horizontale.
Vous trouverez les informations détaillées au chapitre « Transfor-
mation pour opérations de la hanche » page 37 et « Transforma-
tion pour la traumatologie » page 39.

6.1 Position de transport

Afin d'éliminer les risques de basculement lors du déplacement,
la position du centre de gravité du système doit être aussi basse
que possible. De plus, le risque d'endommagement diminue
lorsque les dimensions extérieures du système sont beaucoup
plus compactes. Le RotexTable® doit donc être amené en posi-
tion de transport avant d'être déplacé.
v
Prudence !
Si le déplacement s'effectue avec l'extension
pour traumatologie montée, le RotexTable® peut
basculer et provoquer des blessures. Avant d'ef-
fectuer le déplacement, sélectionnez toujours la
position de transport afin de maintenir le centre de
gravité du système le plus bas possible.
Mode d'emploi Condor RotexTable® – Édition 2021-09-16

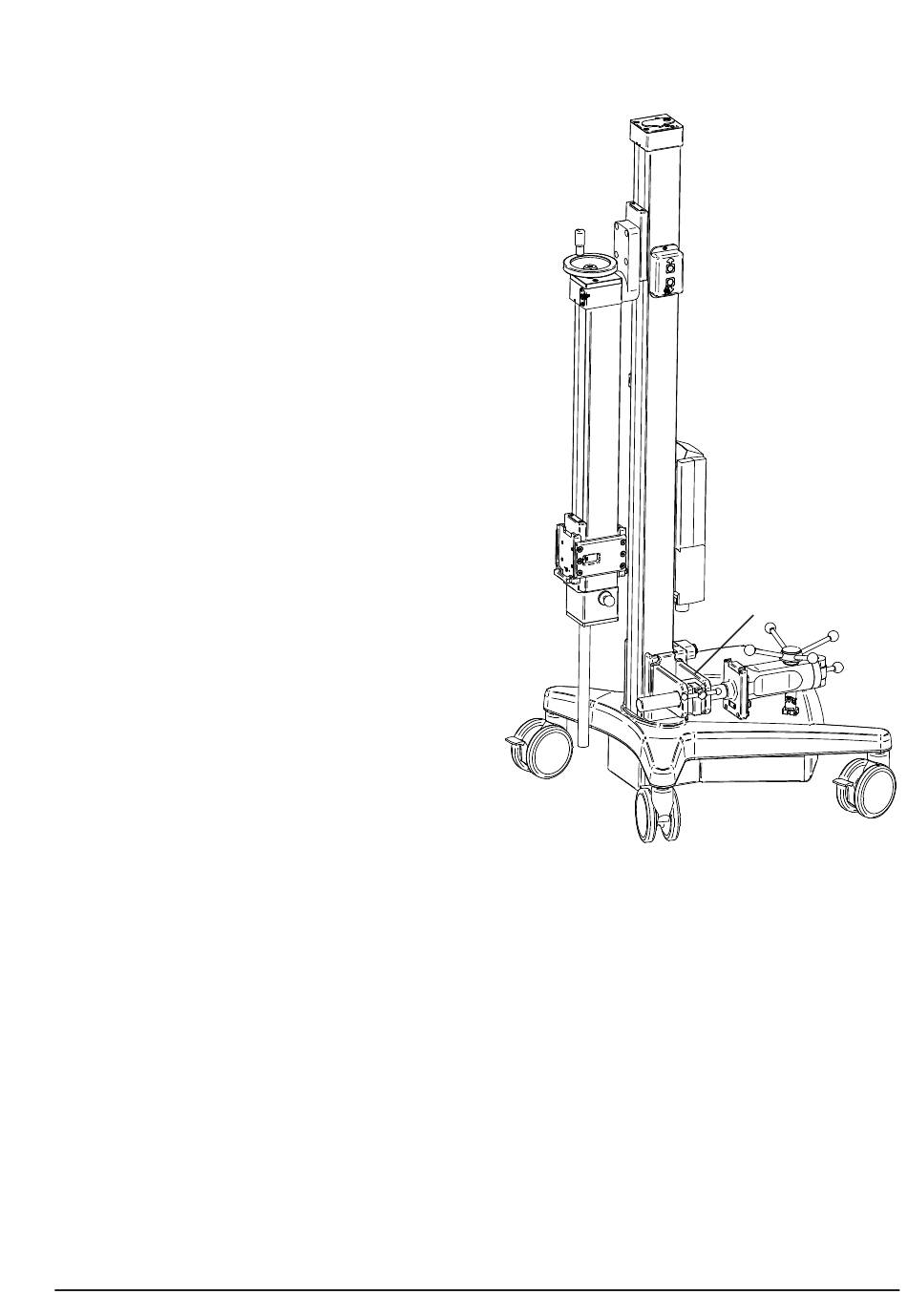

• Pour effectuer le réglage en position de transport, dégager
le dispositif de rotation (avec support vertical et support
double côté) du système coulissant double face situé sur la
traverse horizontale. Déplacez ensuite le dispositif de rota-
tion dans le support situé au bas de la traverse verticale.
FR
Dispositif de rotation
avec support vertical et
support double côté
