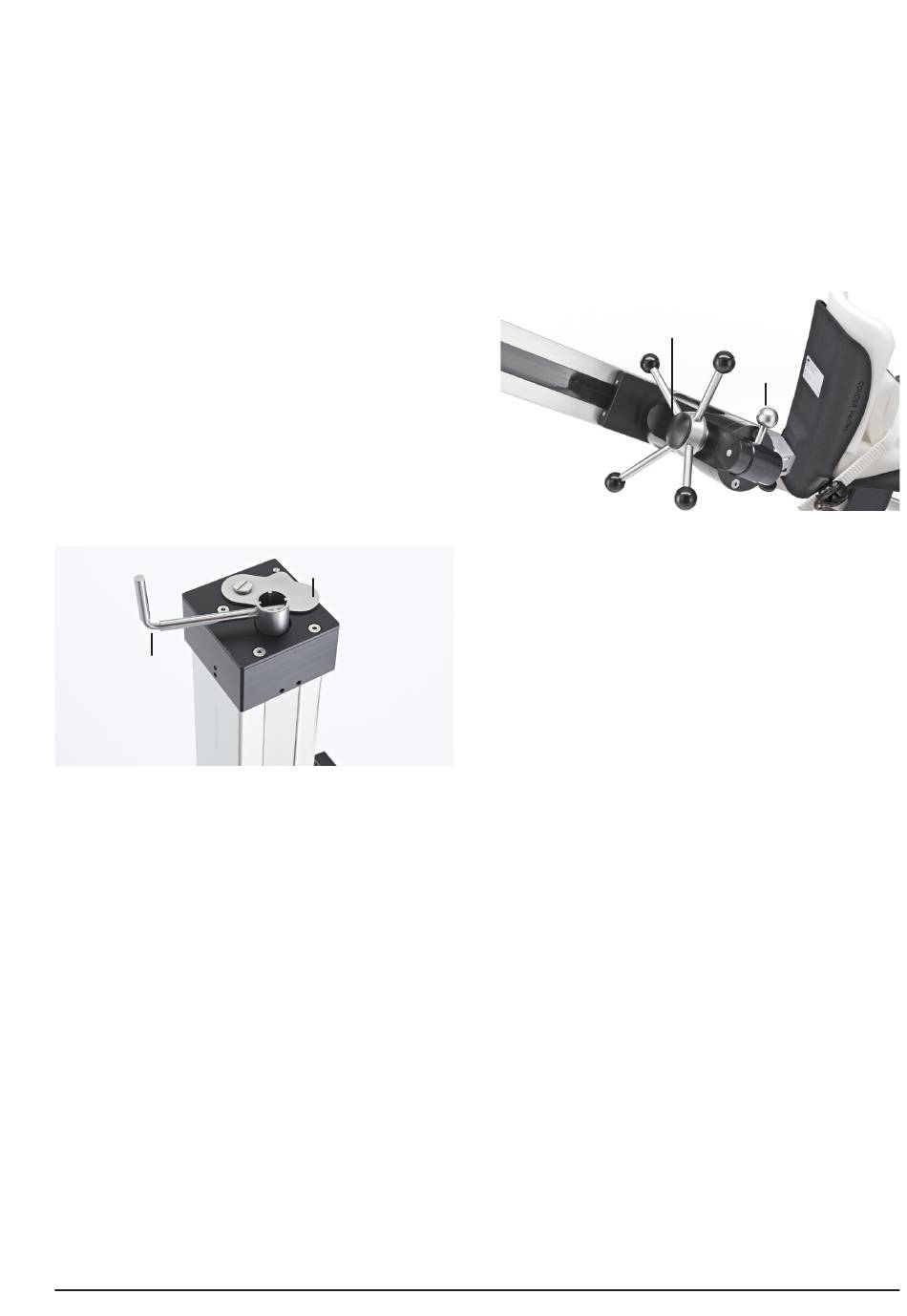

4.13 Réglage en hauteur de la traver-
se horizontale avec la manivelle
Si le système électrique tombe en panne, il est également
possible de régler la hauteur de la traverse horizontale
par le biais d'une manivelle.
conservée à proximité du RotexTable® afin d'être accessible en
cas de besoin.
v
Prudence !
Si le système coulissant est bloqué, par exemple
par un ruban adhésif destiné à fixer les housses
stériles, le réglage de la hauteur peut provoquer
des dommages. Lors du réglage, veillez à ce que le
système coulissant puisse être déplacé librement.
v
Prudence !
Si les doubles roulettes sont immobilisées lors
du réglage de la hauteur, le RotexTable® peut se
renverser. Avant de procéder au réglage de la
hauteur, assurezvous que les doubles roulettes ne
sont pas immobilisées. Le cas échéant, débloquez
les doubles roulettes.
Manivelle
v
Prudence !
Lors du déblocage du système coulissant, ce dernier
peut se déplacer librement vers le bas et entraîner
un risque de coincement. Lorsque vous débloquez
le système coulissant, maintenez-le toujours d'une
main.
• Débloquez le système coulissant à l'aide du clameau de fixa-
tion avec la rotule rouge.
• Insérez la manivelle sur la partie supérieure de la traverse
verticale dans son logement.
• Tournez la manivelle pour monter ou abaisser la traverse
h
horizontale manuellement.
Le logement de la manivelle est recouvert par
un cache. Lorsque le cache est déplacé sur le
côté, le système électrique est automatiquement
déconnecté, de sorte qu'il n'est plus possible de
procéder à un réglage électrique.
Mode d'emploi Condor RotexTable® – Édition 2021-09-16
Cette manivelle doit être
Cache du logement
FR
4.14 Rotation du pied fixe et du bas
de la jambe
Réglage du sens de rotation
Une fois que le pied du patient est fixé, il peut être tourné
avec précaution à l'aide du dispositif de rotation dans le
sens sélectionné. Lorsque le levier de commutation du
dispositif est positionné à l'horizontale, la rotation peut
être effectuée. Lorsque le levier de commutation est posi-
tionné en haut ou en bas, le cran d'arrêt s'enclenche
dans le sens réglé lors de la rotation.
Dispositif de rotation
avec 4 bras de levier
• Positionnez le levier de commutation du dispositif de rota-
tion dans le sens de rotation souhaité.
• À l'aide des bras de levier du dispositif de rotation, tournez
avec précaution le pied fixé du patient dans le sens souhaité.
• Le dispositif de rotation s'encliquette par petits crans.
• Pour annuler la fonction d'encliquetage, positionnez le levier
de commutation du dispositif de rotation à l'horizontale.
Levier de
commutation
pour
le dispositif
de rotation
