4.9 Fixation et positionnement de la
botte d'extension sur le RotexTable®
Après avoir fixé le pied du patient dans la botte d'extension,
celle-ci doit être fixée à l'appareil d'extension. La botte est
poussée latéralement au moyen d'un tenon de guidage sur la
glissière correspondante de l'appareil d'extension et fixée correc-
tement. En fonction de la chaussure, la fixation est assurée via un
boulon d'arrêt ou une vis de serrage (voir la notice d'utilisation de
RotexShoe® pour la description de l'image).
Assurez-vous impérativement de la fixation solide de la chaus-
sure d'extension au RotexTable® !
h

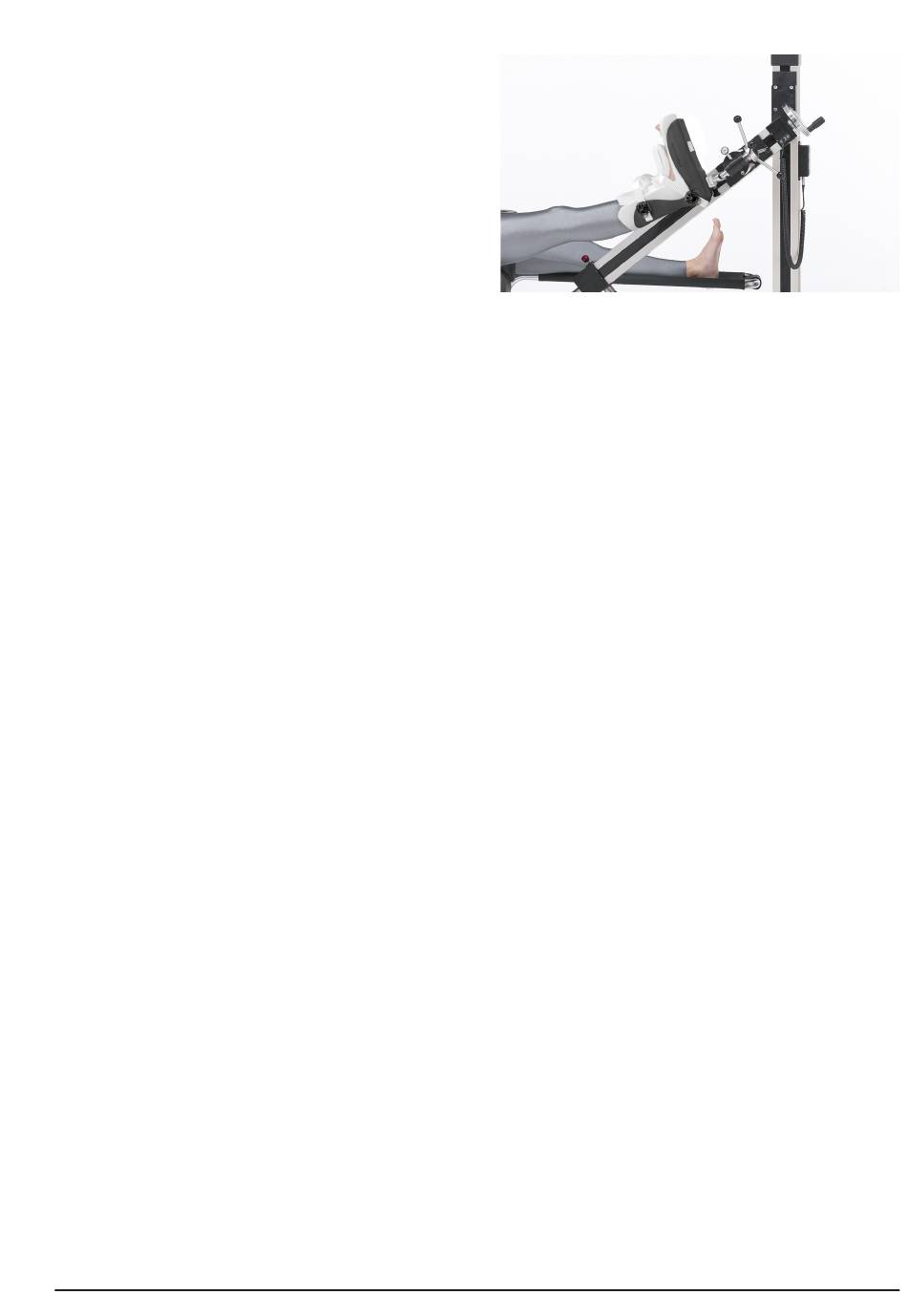

Le clameau de fixation situé sur la semelle de la
chaussure d'extension peut à présent être déplacé
latéralement sur la plaque d'adaptateur du dispo-
sitif de rotation au niveau du système coulissant de
la traverse horizontale. Lors de cette opération, le
système coulissant doit pouvoir être déplacé libre-
ment sur la traverse horizontale.
v
Prudence !
Lors du déblocage du système coulissant, ce dernier
peut se déplacer librement vers le bas et entraîner
un risque de coincement. Lorsque vous débloquez
le système coulissant, maintenez-le toujours d'une
main.
• Débloquez le système coulissant à l'aide du clameau de fixa-
tion avec la rotule rouge.
• Le système coulissant peut désormais être déplacé libre-
ment sur la traverse horizontale.
Mode d'emploi Condor RotexTable® – Édition 2021-09-16
v
• Une fois que le pied du patient est fixé dans la coque extéri-
eure en carbone, faites glisser le clameau de fixation présent
sur la semelle de la chaussure d'extension sur la plaque d'ad-
aptateur du dispositif de rotation.
• Vous devez alors entendre clairement un clic de l'axe de
verrouillage.
• Pour détacher le support du pied de la plaque d'adaptateur
du dispositif de rotation, tirez l'axe de verrouillage situé sur
le clameau de fixation vers le bas et dégagez le clameau de
fixation sur le côté de la plaque d'adaptateur.
FR
Prudence !
Les chaussures d'extension mal fixées peuvent se
détacher et blesser les patients. Veuillez contrôler
que le clameau est bien fixé sur la plaque d'adapta-
teur.
