SYSTÈME DE PURIFICATION UV
REMARQUE : cette maintenance périodique du système de purification UV n'est pas couverte par la garantie
du spa. Vous pouvez contacter votre revendeur ou votre centre de réparation Master Spas pour planifier cette
intervention de maintenance.
AVERTISSEMENT –
PURIFICATION UV, VÉRIFIEZ QUE LE SPA EST HORS TENSION.
MAINTENANCE
– Voir la Figure 1.
Le tube de quartz (6) doit être nettoyé tous les six mois d'utilisation.
DANGER
– Mettez le disjoncteur du spa en position OFF (ARRÊT).
INSTRUCTIONS DE NETTOYAGE DU TUBE DE QUARTZ (6).
A. Ouvrez le couvercle du dispositif de commande du spa et débranchez le dispositif du dispositif de
commande du spa.
B. Vidangez le spa.
AVERTISSEMENT – laissez refroidir la lampe UV-C (20) avant de la retirer de l'appareil.
DANGER – ne regardez jamais la lampe UV-C (20) lorsqu'elle est allumée. Cela peut causer des lésions
oculaires graves, voire la cécité.
C. Vidangez entièrement l'eau.
D. Retirez le couvercle du logement (14).
E. Veillez à utiliser des gants en latex pour manipuler la lampe UV-C (20).
F.
Débranchez le connecteur de la lampe UV-C (17) du connecteur de ballast (16).
G. Retirez délicatement le couvercle de la gaine (18) et la lampe UV-C (20) du tube de quartz (6).
H. Retirez l'écrou de compression du joint du tube de quartz (11).
I.
À mains nues, retirez délicatement le joint d'étanchéité du tube de quartz (8) et la rondelle
métallique (9) positionnés sur le tube de quartz. N'utilisez aucun outil en métal.
J.
Retirez délicatement le tube de quartz (6).
K. Nettoyez le tube de quartz (6) avec une serviette en papier ou un chiffon sec en coton. N'utilisez
pas de nettoyants abrasifs, car ils risquent de rayer la surface du tube de quartz. Si nécessaire, vous
pouvez utiliser un nettoyant ménager de type détartrant pour baignoire et douche. Rincez le tube de
quartz (6) à l'eau courante pour éliminer complètement les résidus des produits de nettoyage utilisés.
NE PAS PLONGER.
NE PLONGEZ PAS.
AVANT TOUTE INTERVENTION DE MAINTENANCE SUR LE SYSTÈME DE

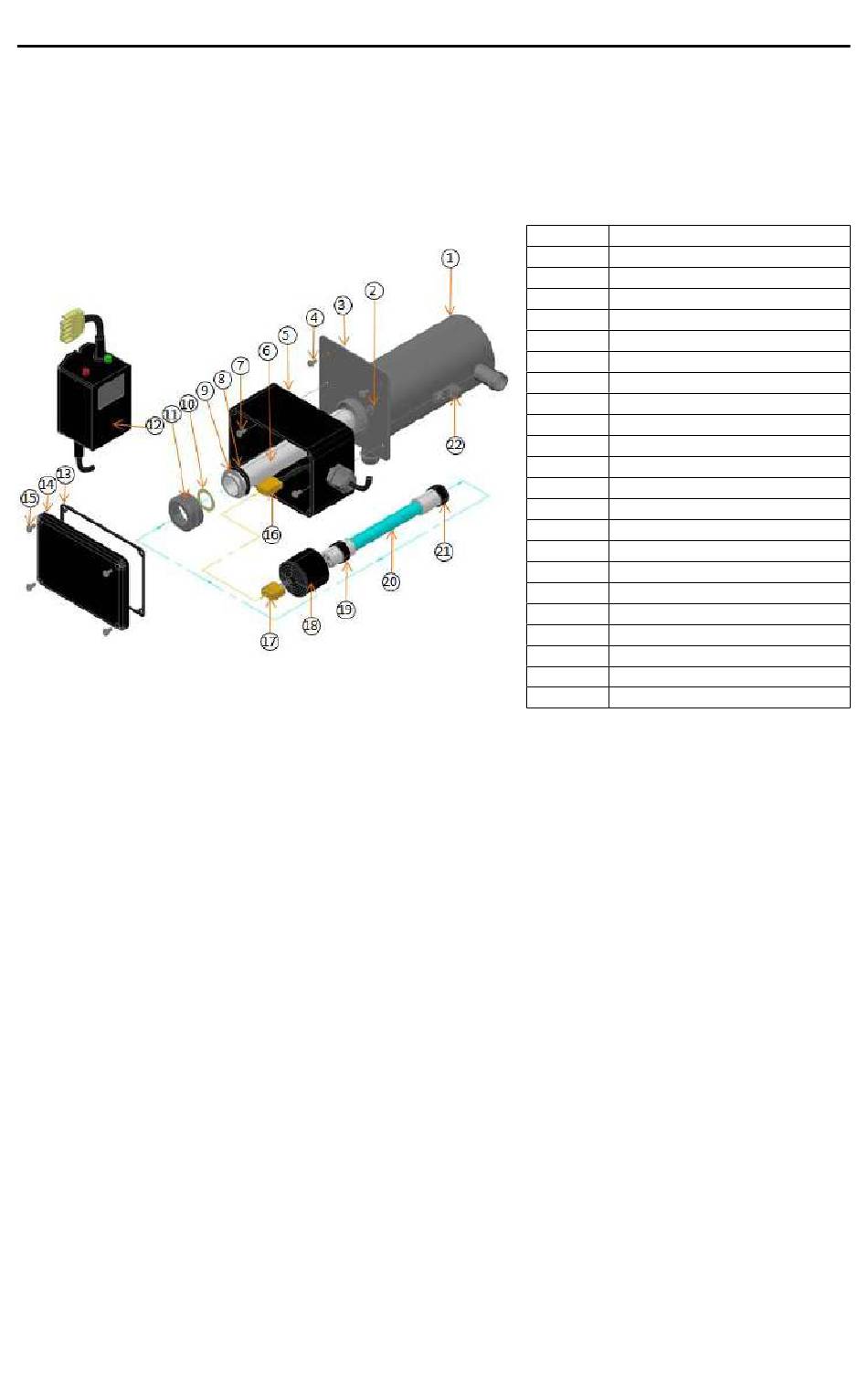

Figure 1 : vue éclatée
(SI ÉQUIPÉ)
LÉGENDE
KEY
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
87
DESCRIPTION
DESCRIPTION
CHAMBRE DE RÉACTION
REACTION CHAMBER
ÉCROU
NUT KEP
SUPPORT DE FIXATION
MOUNTING BRACKET
VIS DE MONTAGE (NON FOURNIE)
MOUNTING SCREW (NOT PROVIDED)
ENCEINTE ÉLECTRIQUE
ELECTRICAL ENCLOSURE
TUBE DE QUARTZ
QUARTZ TUBE
VIS 8-32 X 3/8"
SCREW 8-32 X 3/8"
JOINT D'ÉTANCHÉITÉ DU TUBE DE QUARTZ
QUARTZ SEAL GASKET
RONDELLE DE COMPRESSION
COMPRESSION WASHER
RONDELLE EN PLASTIQUE
PLASTIC WASHER
ÉCROU DE COMPRESSION
COMPRESSION NUT
BALLAST ÉLECTRONIQUE
ELECTRONIC BALLAST
JOINT DU LOGEMENT
ENCLOSURE GASKET
COUVERCLE DU LOGEMENT
ENCLOSURE COVER
VIS #8 X 5/8"
SCREW #8 X 5/8"
CONNECTEUR DE BALLAST
BALLAST CONNECTOR
CONNECTEUR DE LAMPE
LAMP CONNECTOR
SOUFFLET DE LA GAINE
BOOT COVER
JOINT SUPÉRIEUR
UPPER CUSHION
LAMPE UV
UV LAMP
JOINT INFÉRIEUR
LOWER CUSHION
COSSE DE TERRE
GROUND LUG
