Une pompe à entraînement par onduleur pour permettre la circulation du glycol dans la boucle fermée. Le VFD
de la pompe est situé dans son propre boîtier dédié.
•
Un vase d'expansion pour équilibrer toute variation de pression du glycol pendant le fonctionnement de l'unité.
•
Des appareils de chauffage électriques sur le vase d'expansion et les BPHE pour éviter le gel du liquide.
•
Soupape de sécurité, évents, drains et sorties de remplissage en boucle fermée.

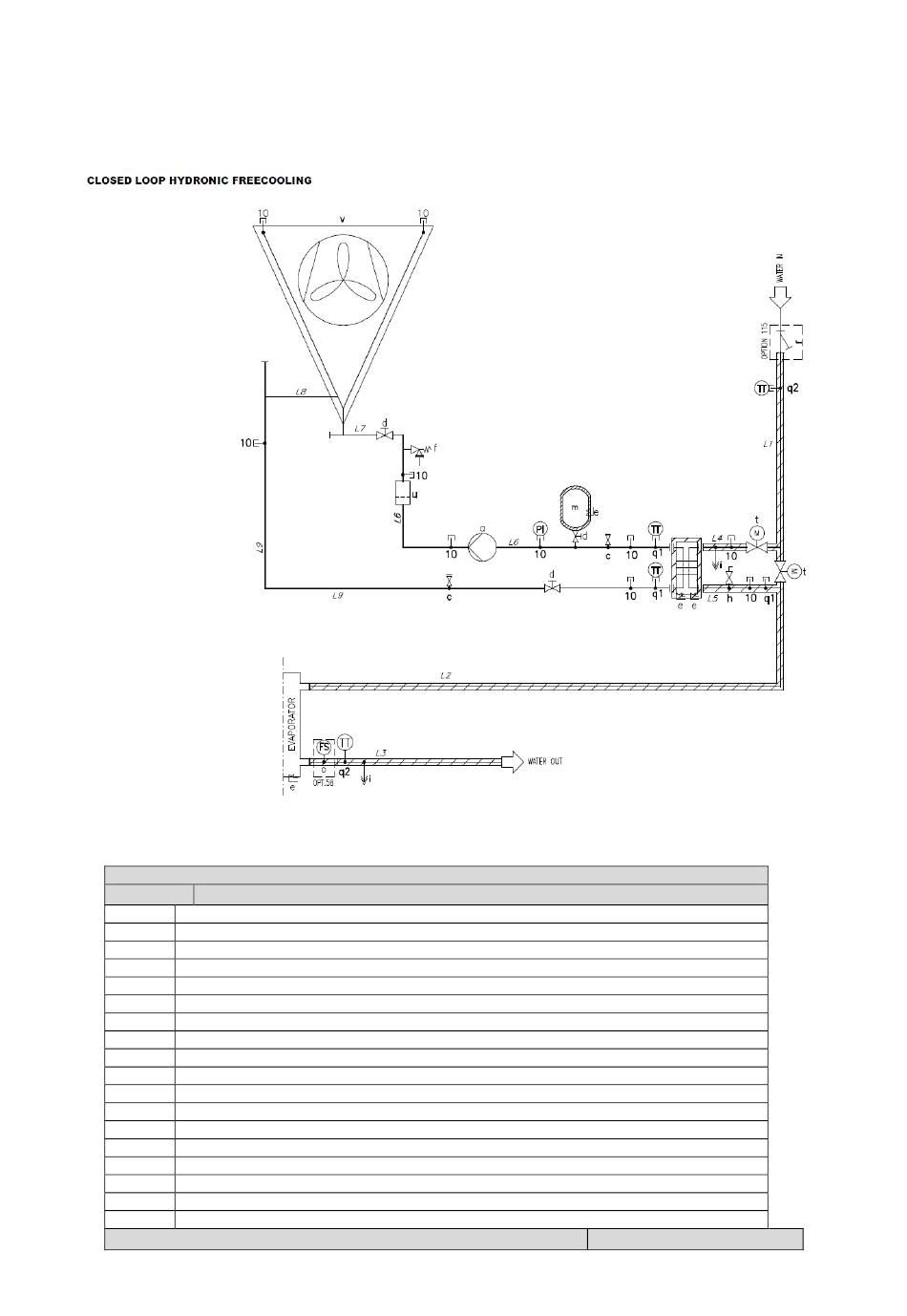

Le P&ID des unités sans glycol est indiqué ci-dessous :
LÉGENDE
ID DESCRIPTION
a POMPE ENTRAÎNÉE PAR INVERSEUR
RACCORD D'ACCÈS ¼" NPT
10
RACCORD PLUGUE ¼" NPT – 6mm
q1
RACCORD PLUGUE ¼" NPT – 4mm
q2
c VANNE RÉCEPTRICE 1''
d VALVE
VANNE DE SÉCURITÉ 6 BAR 253056 ¾" F
f
ÉVENT D'AIR 3/8" NPT
h
RACCORD BOUCHÉ 1/4" NPT
i
r FILTRE À EAU
t VANNE À DEUX VOIES MOTORISÉE
u FILTRE
v SERPENTIN FREECOOLING
RACCORD DE L'INTERRUPTEUR DE DÉBIT 1/2" or 1"G selon ST_0603
o
VASE D'EXPANSION
m
e CHAUFFAGE ÉLECTRIQUE
FS FLOWSWITCH
TT CAPTEUR DE TEMPÉRATURE
LÉGENDE - LISTE DES LIGNES
D-EIMAC01802-23_06FR- 34/54
Fig. 21– Circuit fermé Hydronic Free cooling P&ID (Opt. 231)
