Daikin EWATB-C Serie Manuel D'installation page 32

4.7.2 Installation du contacteur débitmétrique
Pour assurer un débit d'eau suffisant à travers l'évaporateur, il est essentiel qu'un commutateur de débit soit installé sur le
circuit d'eau. Le commutateur de débit peut être installé sur la tuyauterie d'eau d'entrée ou de sortie. Le contacteur
débitmétrique a pour fonction d'arrêter l'unité en cas d'interruption du débit d'eau, protégeant ainsi l'évaporateur du gel.
Le fabricant propose, en potion, un contacteur débitmétrique spécifiquement sélectionné.
Ce contacteur débitmétrique à palette est adapté pour les applications impliquant une utilisation continue en extérieur avec
des tuyaux de diamètres compris entre 1" et 6".
Le contacteur débitmétrique est muni d'un contact libre qui doit être branché électriquement aux bornes indiquées sur le
schéma électrique.
L'interrupteur de débit doit être configuré pour intervenir lorsque le débit d'eau de l'évaporateur est inférieur au débit
minimal déclaré pour l'unité en question.
4.7.3 Récupération de chaleur
Les unités peuvent également être munies d'un système de récupération de chaleur.
Ce système est appliqué avec un échangeur de chaleur refroidi par eau situé sur le tuyau de vidange du compresseur et
un dispositif spécifique de gestion de la pression de condensation.
Pour garantir le fonctionnement du compresseur à l'intérieur de son enveloppe, les unités de récupération de chaleur ne
peuvent fonctionner à une température de l'eau inférieure à 20 °C.
Le concepteur de l'installation et l'installateur du refroidisseur sont responsables du respect de ces valeurs (en utilisant par
exemple un clapet de dérivation)

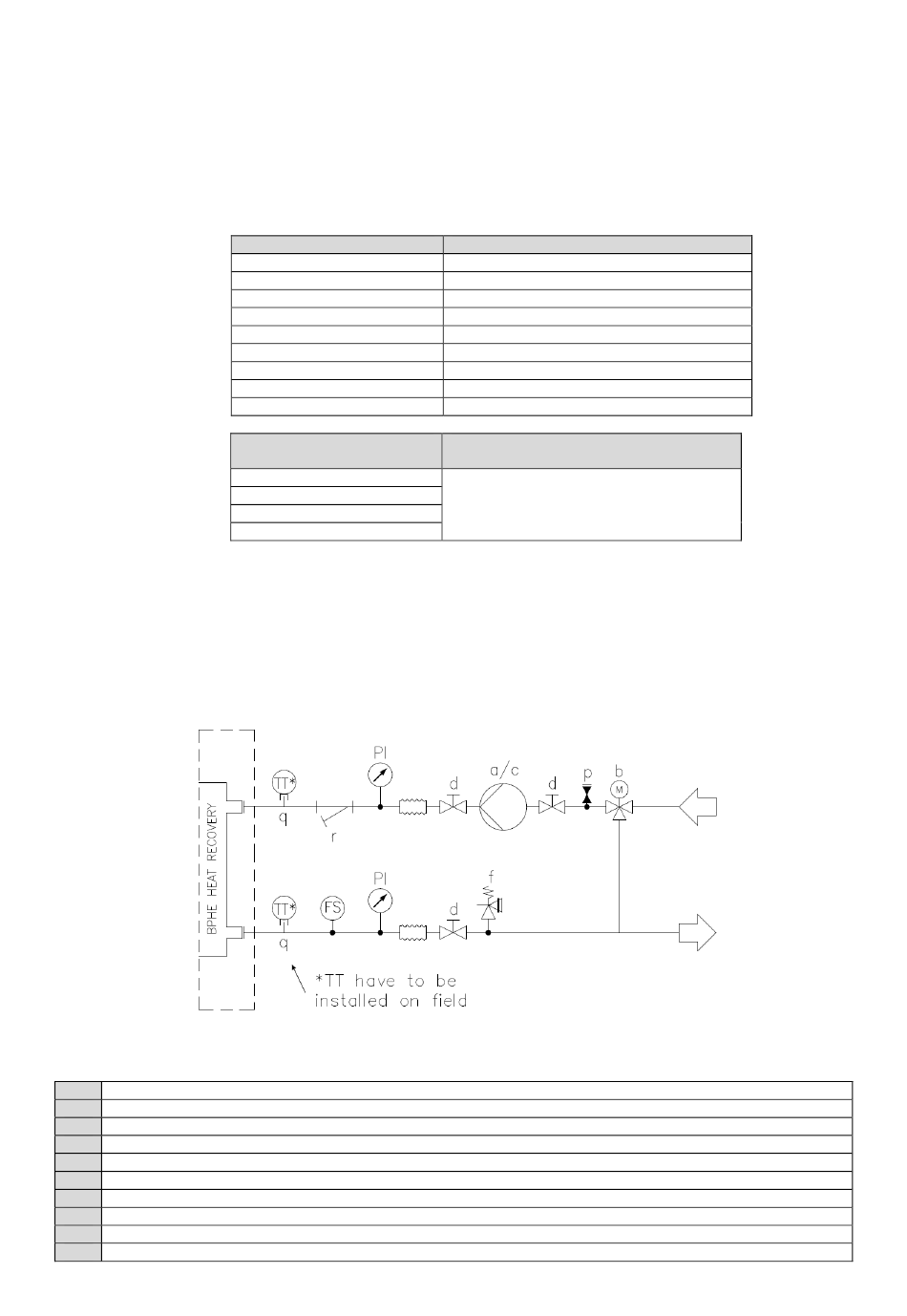

Fig. 20- Raccordement de la tuyauterie d'eau pour les échangeurs de récupération de chaleur (pression
LÉGENDE
TT Capteur de température (à installer sur la tuyauterie le plus près possible de la récupération de chaleur BPHE)
PI Manomètre
FS Contrôleur de débit
a Pompe unique
c Pompe double
d Soupape
f Soupape de sécurité
b Vanne 3 voies
p Raccord de soupape de remplissage automatique
r Filtre d'eau
D-EIMAC01802-23_06FR- 32/54
ModèleBPHE
ACK240EQ_AH_170_MONO
ACK240EQ_AH_202_MONO
ACK240DQ_AH_102_DUAL
ACK240DQ_AH_146_DUAL
ACK240DQ_AH_202_DUAL
ACK240DQ_AH_262_DUAL
ACK540DQ_AH_210_DUAL
ACK540DQ_AH_270_DUAL
ACK540DQ_AH_318_DUAL
Modèle DX S&T
EV.U.50190099/09.D_R32
EV.U.50191212/07.D_R32
EV.U.50191212/07.D_R32
EV.U.50191212/07.D_R32
maximale de 20 bar)
Débit d'eau minimal de l'évaporateur (l/s)
5.6
6
4.1
5.2
6
6.5
16.2
20
22.6
Débit d'eau minimal de l'évaporateur
(l/s)
13.4
