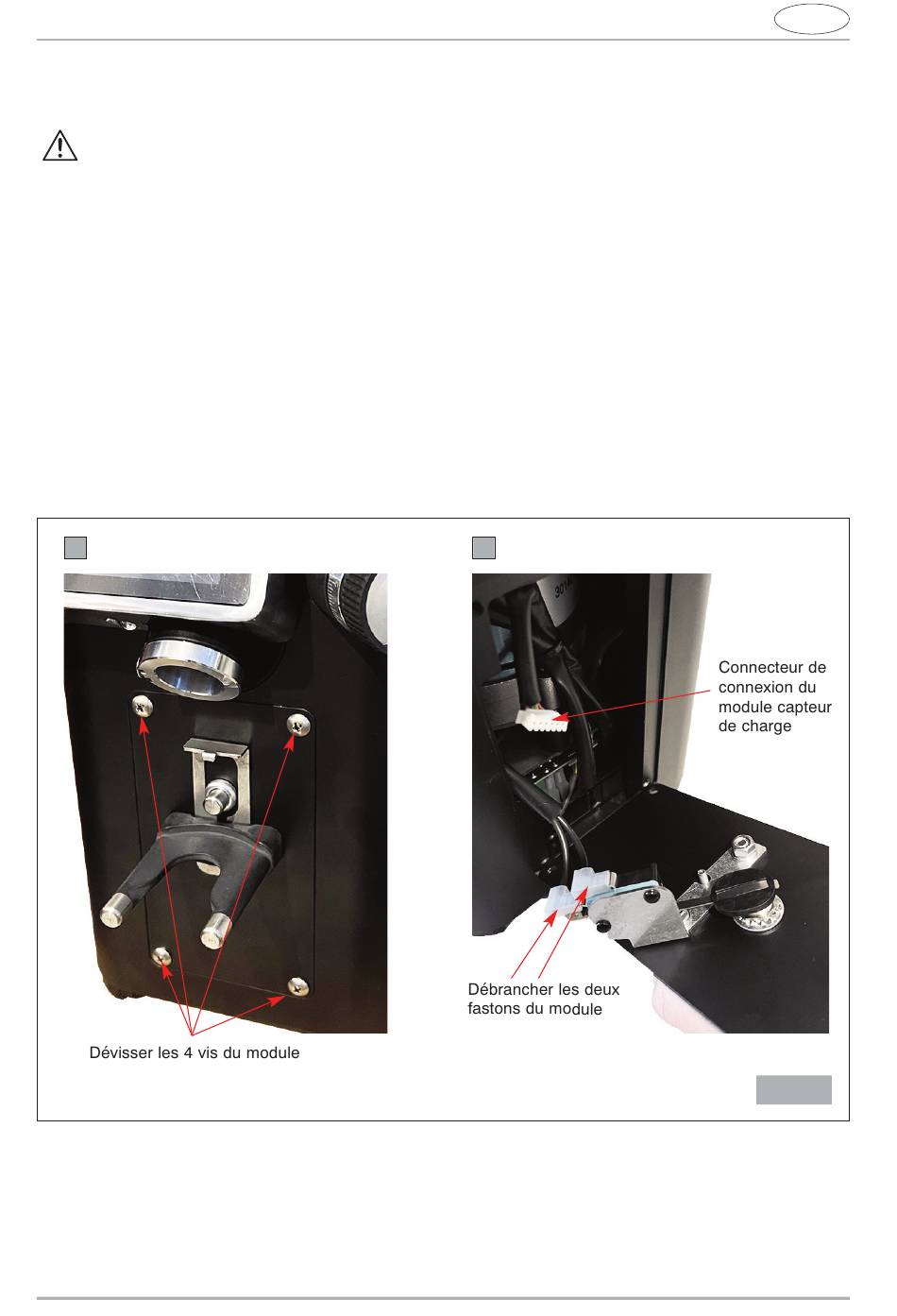

INSTALLATION DU MODULE WAM (voir Fig. 13 et 14)
Effectuez cette opération dans un endroit approprié avec l'appareil débranché du
réseau électrique.
Pour retirer le module PFA, dévisser les vis correspondantes (1, Fig. 13) à l'aide d'un
tournevis cruciforme. Retirer légèrement le module en le tenant d'une main et avec l'autre détacher
les deux fastons du module lui-même (2, Fig. 13). Garder le module dans un endroit sûr.
Insérer le câble avec les deux fastons dans l'appareil et sortir le connecteur du module capteur
de charge.
Prendre le module WAM, l'approcher de l'appareil et le connecter le connecteur sortant de
l'appareil au module (3, Fig. 14).
Insérer soigneusement le module dans l'appareil et serrer les vis correspondantes (4, Fig. 14).
Allumer l'appareil et étalonner le capteur de charge.
