LONGUEURS DES CONDUITS D'ÉVACUATION
Utilisez seulement des composants d'évacuation Wolf Steel
ou Simpson Duravent, Modèle DV-GS. Les minimums et
maximums des longueurs d'évents, pour les installations
verticales et horizontales, et les emplacements des
terminaisons pour les deux systèmes sont précisés dans
ce manuel et doivent être respectés. Pour le Simpson
Duravent, suivez la procédure d'installation fournie avec
les composants d'évacuation.
Lorsque vous utilisez les composants d'évacuation Wolf
Steel, n'utilisez que des composants flexibles/rigides
d'évacuation Wolf Steel ltée conjointement avec les en-
sembles de terminaison suivants : ENSEMBLE DE
TERMINAISON MURALE GD222, ENSEMBLE DE
TERMINAISON POUR TOIT DE PENTE 1/12 À 7/12 GD210,
ENSEMBLE DE TERMINAISON POUR TOIT DE PENTE
8/12 À 12/12 GD211, ENSEMBLE DE TERMINAISON POUR
TOIT PLAT GD212 ou ENSEMBLE PÉRISCOPIQUE GD201
(pour pénétration des murs sous le niveau du sol). Lorsque
vous utilisez des conduits flexibles conjointement avec les
différentes terminaisons, utilisez l'ensemble d'évents de
5 pieds GD220 ou l'ensemble d'évents de 10 pieds GD230.
Les composants rigides et flexibles Wolf Steel ne doivent
pas être combinés ensemble.
Les composants d'évacuation Wolf Steel et Simpson
Duravent ne doivent pas être combinés ensemble.
Ces ensembles d'évents permettent soit une évacuation
verticale, soit une évacuation horizontale du foyer. FIGURES
3a & 5a. La longueur horizontale maximale est de 20 pieds.
La hauteur totale permise pour un évent vertical est de 40
pieds. Le nombre maximal de raccordements de 4" est de
deux horizontalement ou trois verticalement (excluant les
raccordements au foyer et à la section de terminaison)
lorsque vous utilisez des composants flexibles en alu-
minium.
Pour une performance optimale du foyer et une
apparence optimale des flammes, gardez la longueur
des évents et le nombre de coudes au minimum.
La prise d'air de la terminaison extérieure doit
demeurer dégagée en tout temps. Vérifiez la prise
d'air de la terminaison au moins une fois l'an pour
vous assurer qu'elle n'est pas obstruée ni
endommagée.
Purgez toutes les conduites de gaz avec la porte
vitrée ouverte. Assurez-vous que l'arrivée de gaz au
brûleur est continue avant de fermer la porte.
L'ÉVACUATION
Lorsque les configurations de l'évacuation sont à
l'extrême, laissez plusieurs minutes (5-15) à la flamme
pour se stabiliser après l'allumage.
Le rayon minimal permis au coude de la gaine flexible
de prise d'air de sept pouces (7") de diamètre est
trois pouces et demi (3½").
Pour une performance optimale du foyer, toutes les
courses horizontales devraient avoir une élévation de
1" par pied lorsque vous utilisez des composants
flexibles d'évacuation Napoléon.
Une terminaison ne doit pas être installée directement
au-dessus d'un trottoir ou d'une entrée pavée, située
entre deux maisons et servant aux deux maisons. Les
codes ou réglementations locaux peuvent exiger des
dégagements différents.
Ne laissez pas le conduit intérieur se tasser contre les
courses horizontales ou verticales et les coudes.
Gardez-le tendu. Pour que le fonctionnement soit
sécuritaire, un espace vide de 1 ¼" est requis tout
autour, entre le conduit intérieur et le conduit
extérieur. Utilisez un espaceur coupe-feu lorsque les
murs intérieurs, le plancher ou le plafond sont
traversés.
Dégagements minimaux du foyer aux
matériaux combustibles :
Côtés, arrière, dessous et dessus
de l'appareil
Profondeur de l'enclave
Dessus, côtés et dessous de l'évent
Toutes les courses horizontales de l'évent
peuvent avoir une pente vers le haut de 0" au
pied dans tous les cas en utilisant des
composants RIGIDES OU FLEXIBLES
D'ÉVACUATION NAPOLÉON OU SIMPSON
DURAVENT lorsque l'évacuation se fait comme aux
Figures 3 et 4.
Un
dégagement
aux matériaux
combustibles
de 1"
seulement est
requis tout
autour du
conduit
d'évacuation.
5

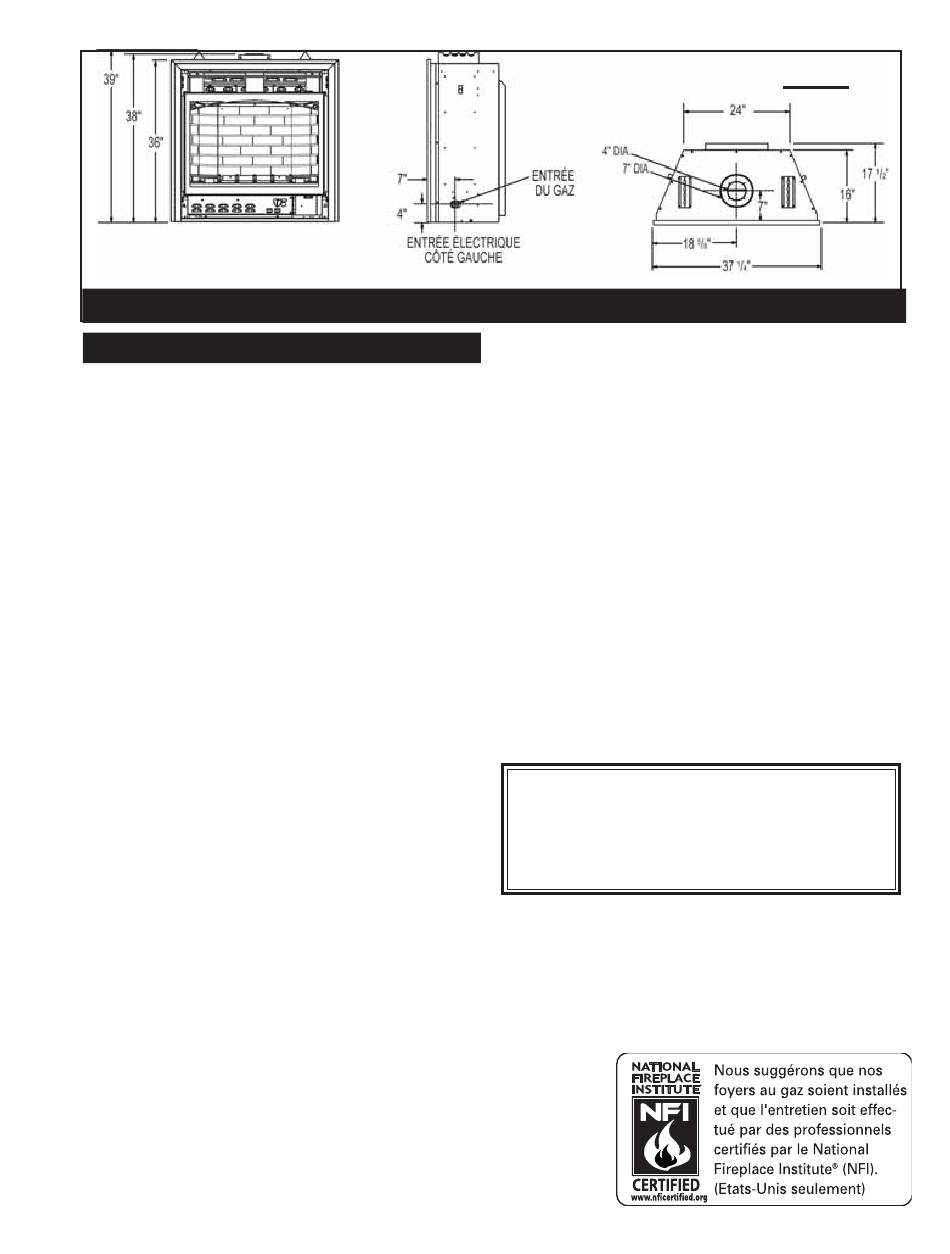

FIGURE 1
0 pouce
18 pouces
1 pouce
W415-0429 / A / 04.09.07
