Configuration - Suite
Fonction particulières à
signaux de tension

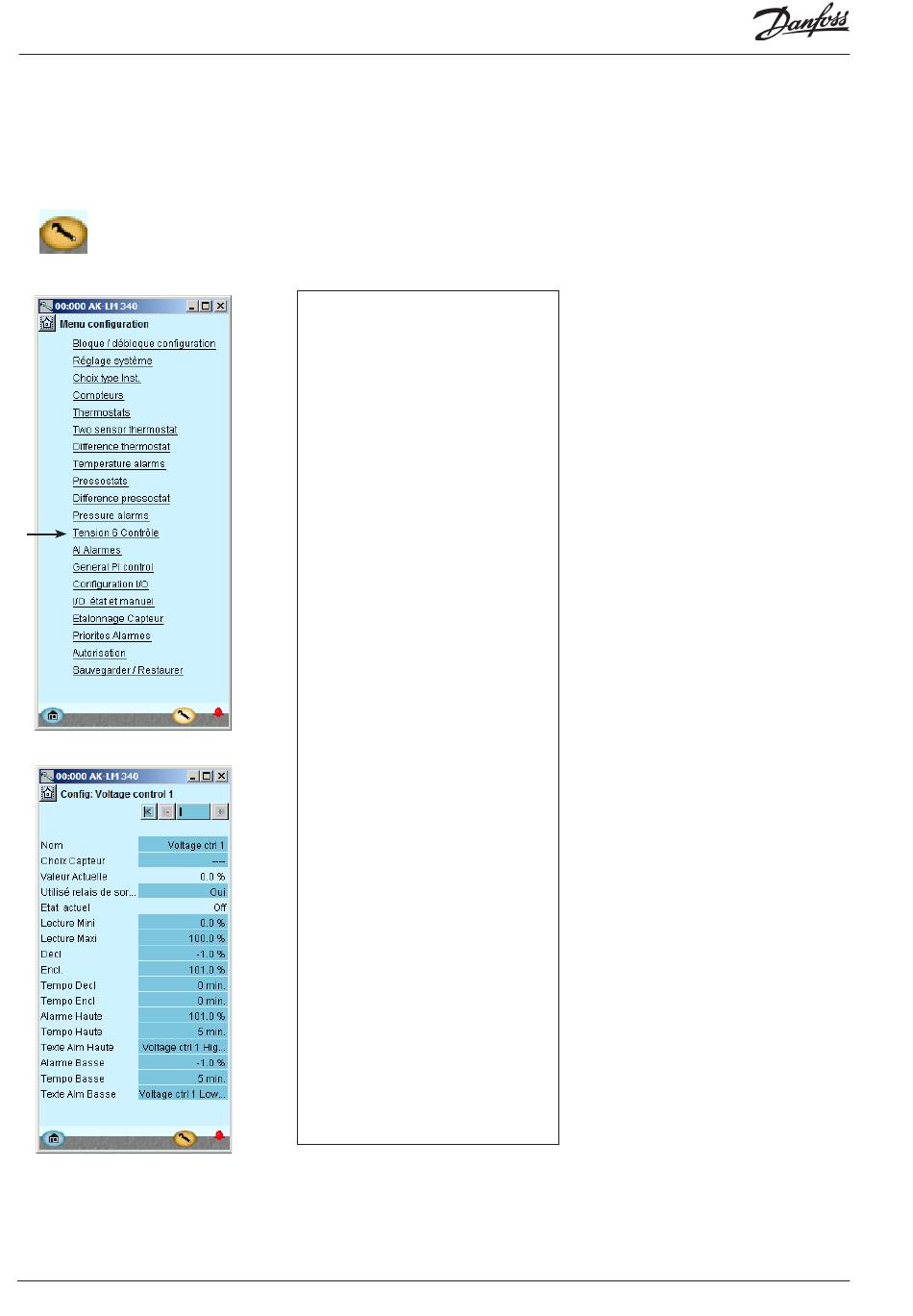

1. Appel du menu de configura-
tion
2. Choisir Tension et Controle
3. Voltage control
62
Notre exemple n'utilise pas cette fonction :
l'illustration n'est qu'une information.
Le nom de la fonction sera, par exemple, xx
et les textes d'alarmes seront inscrits plus bas
dans l'image).
Les valeurs « Lecture mini et maxi » sont les
réglages faits par vous, correspondant aux
valeurs minimum et maximum de la plage
de tension. Exemple : 2 V et 10 V. (La plage de
tension est définie lors du paramétrage E/S.)
RS8GV204 © Danfoss 2016-06
Entrées de tension
Les entrées de tension peuvent être utilisées pour
la surveillance des signaux de tension externes.
Chaque entrée de tension dispose de sa propre
sortie pour la commande du dispositif automa-
tique externe.
Pour chaque lecture/configuration d'entrée en
volts :
• Nom
• Choisir Capteur
• Valeur actuelle
= affichage de la mesure in %
• Utilisé relais de sortie
Déterminez si un relais doit être utilisé pour
cette fonction de la tension.
• Situation actuelle
= affichage du statut de la sortie
• Affichage minimum
Introduisez la valeur d'affichage en cas de signal
de tension min.
• Affichage maximum
Introduisez la valeur d'affichage en cas de signal
de tension max.
• Limite de déclenchement
Valeur de déclenchement de la sortie
• Limite d'enclenchement
Valeur d'enclenchement de la sortie
• Temporisation d'arrêt
Temporisation de l'arrêt
• Temporisation d'enclenchement
Temporisation à l'enclenchement
• Limite d'alarme élevée
Limite d'alarme élevée
• Temporisation d'alarme élevée
Temporisation pour alarme élevée
• Texte d'alarme élevée
Introduisez un texte pour alarme élevée
• Limite d'alarme basse
Limite d'alarme basse
• Temporisation d'alarme basse
Temporisation pour alarme basse
• Texte d'alarme basse
Introduisez un texte pour alarme basse
AK-LM 340
