Diodes luminescentes
Une série de diodes luminescentes permettent de suivre les
signaux reçus et émis par le régulateur.

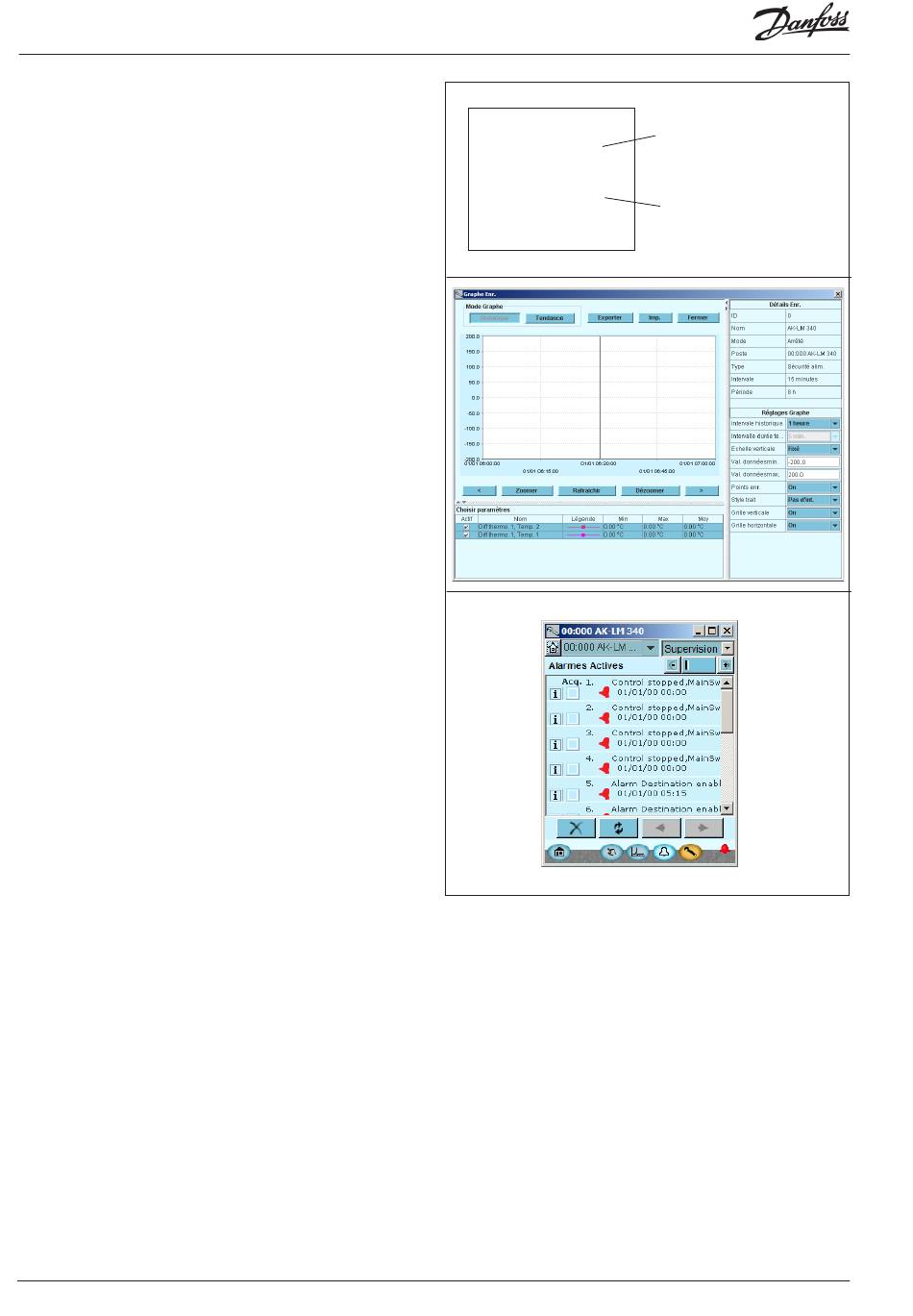

Enregistrement
La fonction Reg. permet de définir les mesures à afficher.
Vous pouvez envoyer les résultats à une imprimante ou les
exporter vers un fichier. Ce fichier peut être ouvert dans le
programme Excel.
(La fonction d'analyse est disponible uniquement via l'AK-ST 500).
Un journal doit généralement être créé sur l'unité du système.
L'unité du système comporte une plus grande mémoire et
contient plus de données.
Dans une situation d'entretien, on peut montrer les résultats de
mesures dans une fonction tendance. Les mesures sont alors
prises à l'instant et les résultats sont affichés immédiatement.
Alarme
Cet écran montre la liste de toutes les alarmes actives.
Pour confirmer que vous avez vu l'alarme, cochez la case
d'acquittement.
Pour en savoir plus sur une alarme actuelle, cliquez-la pour
appeler un écran explicatif.
Un écran similaire existe pour toutes les alarmes antérieures.
Vous pourrez y trouver les informations supplémentaires pour
connaître éventuellement l'historique des alarmes.
6
RS8GV204 © Danfoss 2016-06
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ I/O Extension
■ DO5
■ Alarm
■ DO6
■ DO7
■ DO8
■ Service Pin
Clignotement lent = en ordre
Clignotement rapide = réponse de la
passerelle
Allumée en permanence = erreur
Eteinte en permanence = erreur
Clignotement = alarme active, non
acquittée
Allumée en permanence = alarme
active, acquittée
AK-LM 340
