Montage

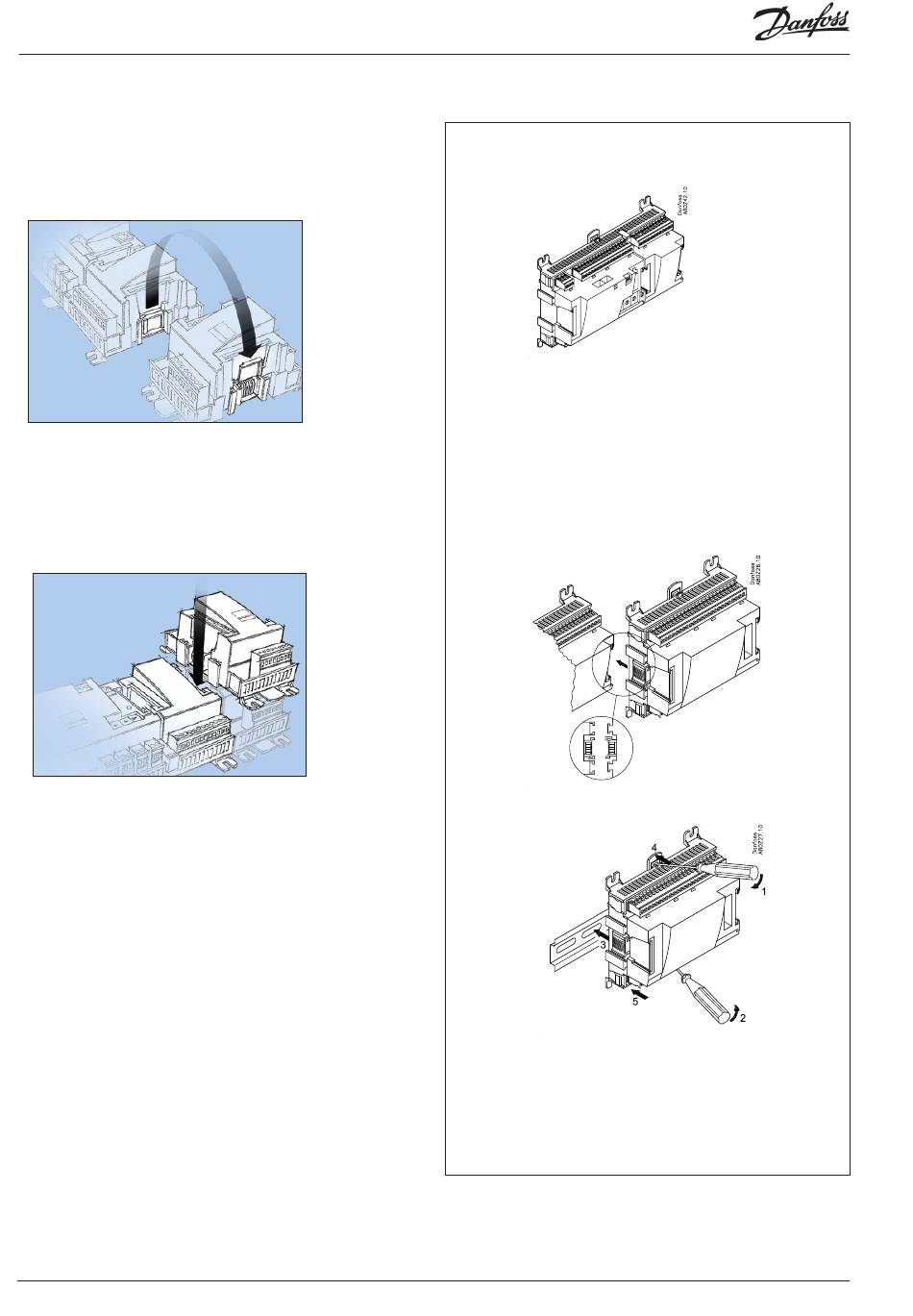

Montage d'un module E/S sur le module
de base
1. Pour déplacer le capuchon protecteur
Enlevez le capuchon du connecteur situé à droite du module
de base.
Placez le capuchon sur le connecteur à droite du module E/S
qui sera monté tout à fait à droite sur l'ensemble AK.
2. Connectez le module E/S sur le module de base
Pour cela, le module de base doit être hors tension.
44
RS8GV204 © Danfoss 2016-06
Dans notre exemple, ne pas connecter des modules d'expansion en
raison de module.
Pour installer des modules d'extension, tous les réglages suivants
seront déterminés dans l'ordre sélectionné.
Quand les deux clips du rail DIN sont en position ouverte, le module
peut s'intercaler sur le rail DIN, quelle que soit la série du module.
Le démontage se déroule de la même façon, les deux clips en position
ouverte.
AK-LM 340
