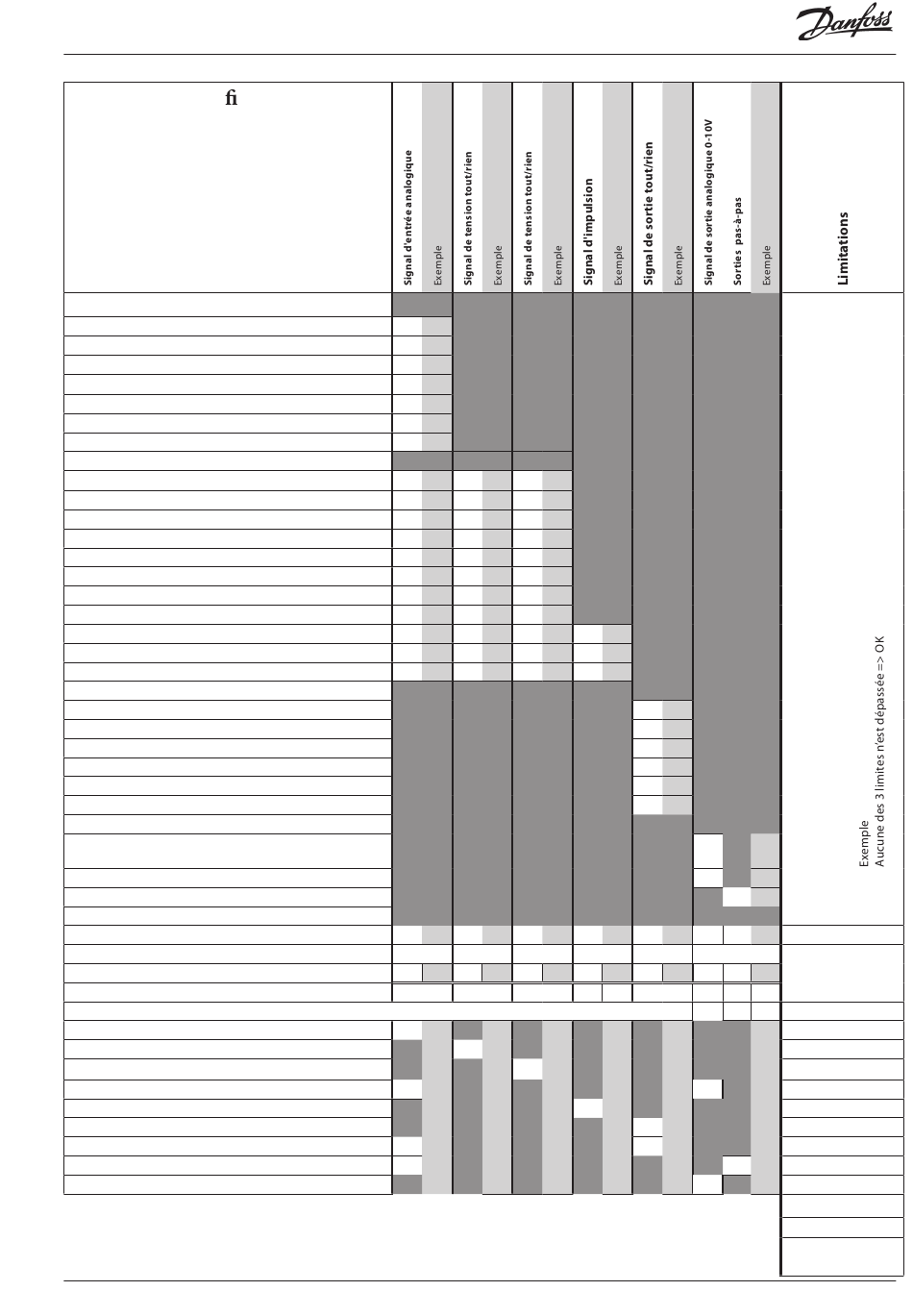

Schéma de spéci cation
Ce schéma vous aide à vérifier si le régulateur de
base comprend assez d'entrées et de sortie. Si ce
n'est pas le cas, il faut ajouter au régulateur un
ou plusieurs des modules d'extension mention-
nés.
Notez vos besoins en raccordements et faites en
la somme.
Entrées analogue
Sonde de température S1- S40
Signal de tension Volt-entrée 1-20
Transmetteurs de pression P1 - P20
Entrées tout/rien (DI1 - DI20)
Surveillance
Temporisations de dégivrage étendues
Signal de nettoyage du meuble
Signal de réarmement du relais d'alarme
Entrées d'impulsion
Mesure de l'énergie (1-4)
Sorties tout/rien
Relais des fonctions des thermostats (1-25)
Relais des signaux de tension (1-5)
Relais des fonctions des pressostats (1-25)
Relais des fonctions des entrées digitales (1-16)
Relais d'alarme (1-2)
Signal de commande analogique, 0-10 V
Variateur de vitesse, Comp, Vent., pompes, vannes, etc
Vannes à moteur pas-à-pas. Possible vanne parallèle
5
Total de raccordements pour la régulation
Nombre de raccordements d'un module régulateur
Raccordements complémentaires (éventuellement)
6
Les raccordements complémentaries sont obtenus d'un ou de plusieurs modules d'extension
AK-XM 101A (8 entrées analogiques)
AK-XM 102A (8 entrées digitales basse tension)
AK-XM 102B (8 entrées digitales haute tension)
AK-XM 107A (8 entrées pulse)
AK-XM 204A / B (8 sorties de relais)
AK-XM 205A / B (8 entrées anal. + 8 sorties relais)
AK-XM 205A / B (8 analog inputs + 8 relay outp.)
AK-XM 208C (8 entrées anal. + 4 sorties pas-à-pas)
AK_OB 110 (2 sorties analogiques)
AK-LM 340
4
2
Contact
6
11
11
0
RS8GV204 © Danfoss 2016-06
24 V
230 V
0
0
0
0
0
0
7
P = Max. 5
2
1
3
Au total = max. 120
8
8
0
0
0
0
Total
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
___ pcs. á 5 VA = __
___ pcs. á 5 VA = __
___ pcs. á 5 VA = __
___ pcs. á 0 VA = __
1 pcs. á 8 VA = 8
Au total =
Au total = 32 VA
maxi
