Configuration - Suite
Fonction pressostats par-
ticuléres

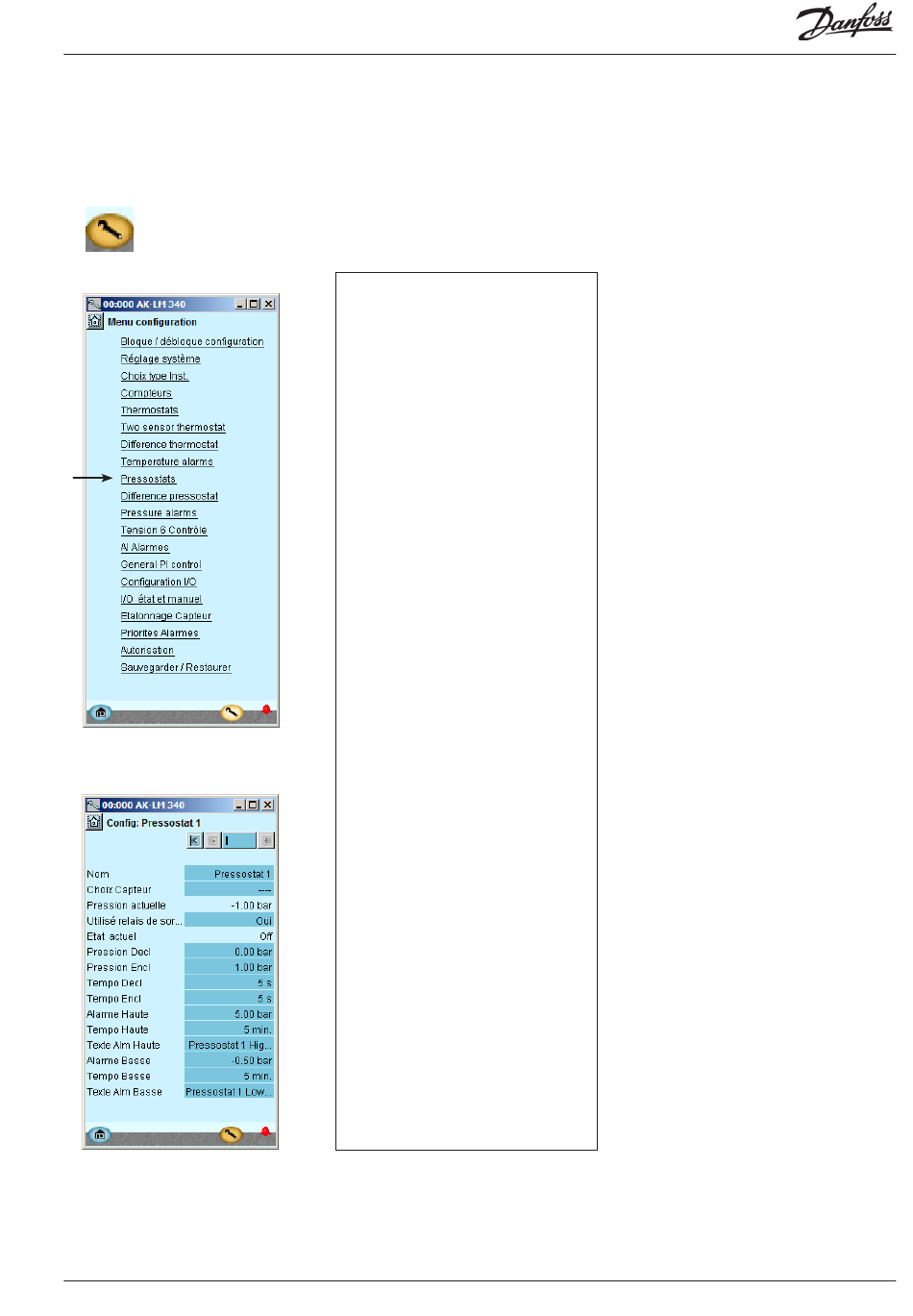

1. Appel du menu de configura-
tion
2. Choisir Pressostats
3. Pressostats
AK-LM 340
Notre exemple n'utilise pas cette fonction :
l'illustration n'est qu'une information.
Le nom de la fonction sera, par exemple, xx
et les textes d'alarmes seront inscrits plus bas
dans l'image).
RS8GV204 © Danfoss 2016-06
Pressostats
Les pressostats généraux peuvent être utilisés
pour les fonctions de pressostats avec sortie de
relais.
La fonction peut être connectée aux limites
d'alarmes et aux textes d'alarmes.
Pour chaque pressostat, il convient d'intro-
duire :
• Nom
• Le capteur auquel il est raccordé
actuelle
• Pression
.
Relevé de pression sur le capteur connecté au
pressostat
• Utilisé relais de sortie
Déterminez si un relais doit être utilisé pour cette
fonction du pressostat
• Situation actuelle
Etat actuel à la sortie du pressostat
• Pression de déclenchement
Valeur à de déclenchement du pressostat
• Pression d'enclenchement
Valeur d'enclenchement du presssostat
• Tempo Decl.
• Tempo encl.
• Limite d'alarme élevée
Limite d'alarme élevée
• Temporisation d'alarme élevée
Temporisation pour alarme élevée
Texte d'alarme élevée
•
Introduire un texte pour alarme élevée
Limite d'alarme basse
•
Limite d'alarme basse
•
Temporisation d'alarme basse
Temporisation pour alarme basse
Texte d'alarme basse
•
Introduire un texte pour alarme basse
