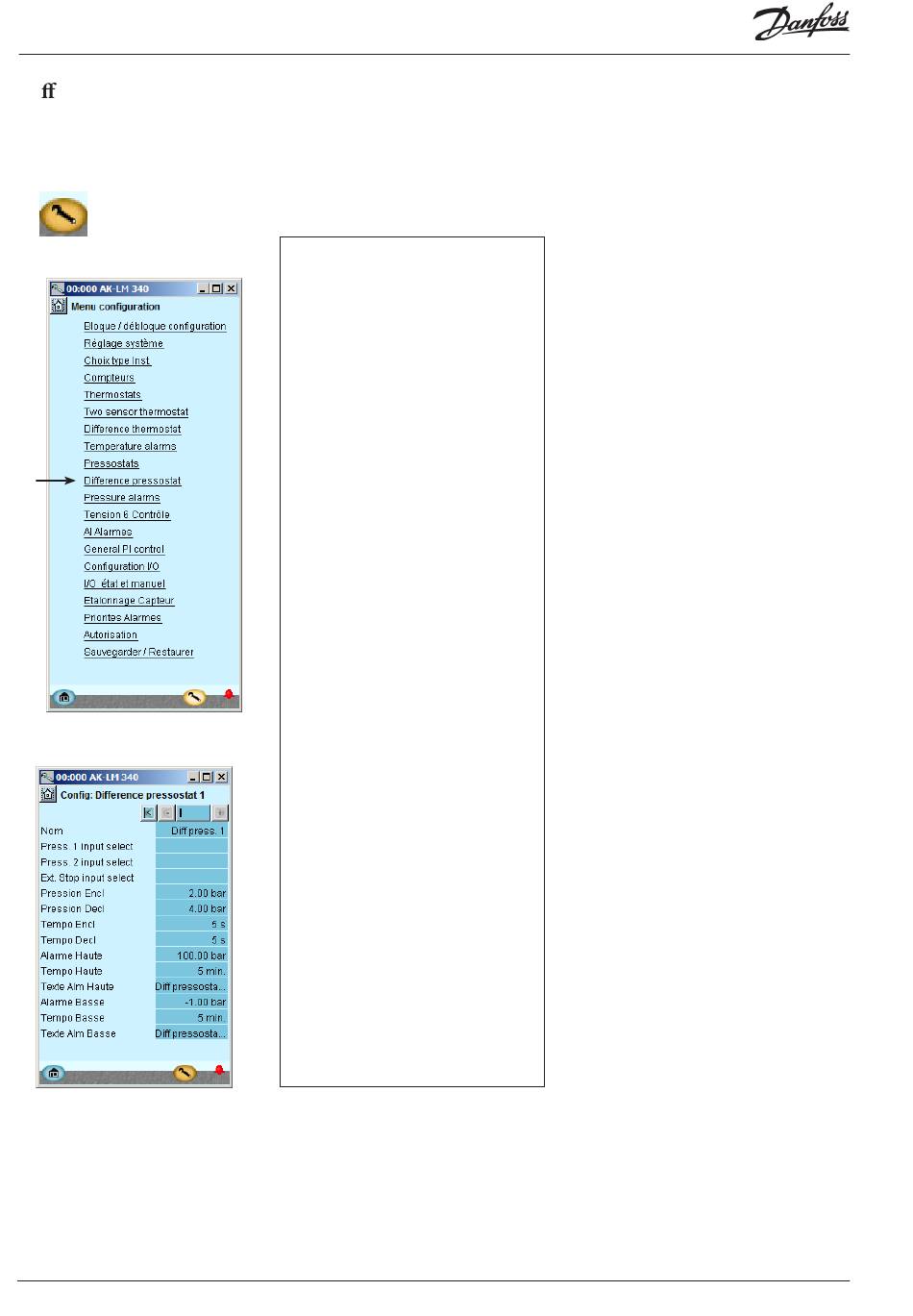

Configuration - Suite
Di erence pressostat
1. Appel du menu de configura-
tion
2. Choisir Difference pressostat
3. Difference pressostat
60
Dans notre exemple, nous utilisons les
réglages affichés.
RS8GV204 © Danfoss 2016-06
3 - Difference pressostat
Les pressostats différentiels généraux peuvent être
utilisés pour des fonctions avec sorties de relais.
La fonction peut être connectée aux limites
d'alarmes et aux textes d'alarmes.
Voici les affichages et réglages disponibles pour
chaque pressostat différentiel :
• Nom
• Quel capteur est connecté pour la pression 1
• Quel capteur est connecté pour la pression 2
(la différence est calculée comme suit : pression 1
moins pression 2)
• Ext. Stop input select
À la réception du signal, la régulation est arrêtée
et toutes les alarmes de la fonction sont ignorées.
• Pression Encl.
En cas de différence de pression faible, le relais se
déclenche mais uniquement lorsque la mesure est
restée faible pendant toute la durée de la tempo-
risation.
• Pression Decl.
En cas de différence de pression élevée, le relais
s'arrête à nouveau mais uniquement lorsque la
mesure est restée élevée pendant toute la durée
de la temporisation.
• Tempo Decl.
• Tempo encl.
• Limite d'alarme élevée
Limite d'alarme élevée
• Temporisation d'alarme élevée
Temporisation pour alarme élevée
•
Texte d'alarme élevée
Introduire un texte pour alarme élevée
Limite d'alarme basse
•
Limite d'alarme basse
•
Temporisation d'alarme basse
Temporisation pour alarme basse
Texte d'alarme basse
•
Introduire un texte pour alarme basse
AK-LM 340
