REVEX
1PH 280A
15
Limite de courant
La limite de courant est disponible sur le REVEX avec le mode de déclenchement à angle de phase uniquement.
Il contrôle l'angle d'allumage du thyristor pour maintenir les trois courants RMS sous la valeur définie.
Lorsque le courant dépasse cette valeur, la tension est diminuée jusqu'à atteindre la limite de courant définie.
15.1 Réglage de la limite de courant
Le réglage de la valeur limite de courant peut se faire de deux manières: Numérique ou Analogique.
•
Numérique: définissez le paramètre à partir du menu matériel
Réglez la valeur limite actuelle par le paramètre de 0 à 100% du courant. "Menu Operator" (Menu Opérateur)
Analogique: définissez le paramètre à partir du menu matériel
•
La valeur de la limite de courant est réglée avec l'entrée analogique 2 bornes 13 (-) et 15 (+).
Cette entrée analogique est de 0 – 10V et l'impédance d'entrée de 10Kohm.
Les fonctions de réglage par l'entrée analogique 2 sont également appelées Profil de limite de courant externe
car permet de changer le profil de la limite de courant pendant le processus.
Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.
15.2 Procédure de réglage de la limite de courant
• Donner l'alimentation et mettre la limite de courant à zéro:
- En mode analogique, mettre l'entrée analogique 2 à zéro
- En mode numérique, régler le paramètre=0
• Démarrer l'unité à thyristors..
• Régler l'entrée primaire ou la valeur de consigne à 100%
• Augmenter la limite de courant
- En mode analogique augmenter la valeur de l'entrée analogique
- En mode numérique augmenter le paramètre jusqu'à atteindre la valeur souhaitée du courant e cace.
• Arrêter l'unité à thyristors.
La procédure de limitation de courant est terminée.

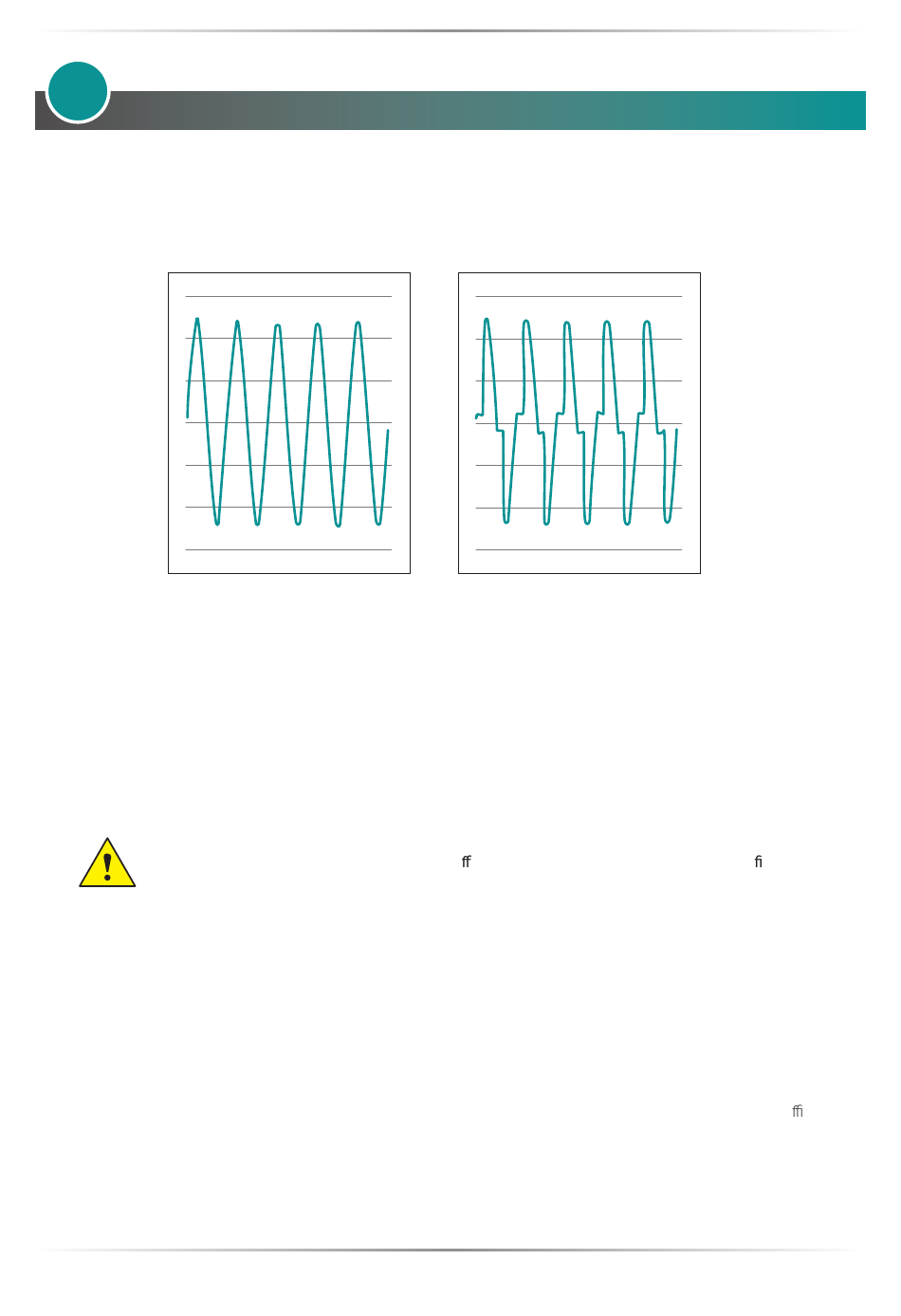

I load ≤ I limit set
I load > I limit set
61
Manuel Utilisateur
